Khi lựa chọn van công nghiệp, nhiều người thường bắt đầu bằng kích thước DN nhưng bỏ qua một thông số quan trọng khác là PN. Trong thực tế, cấp PN cần được xem xét cùng áp suất và nhiệt độ của hệ thống để xác định thiết bị phù hợp.

Vậy PN là gì? PN có ý nghĩa gì khi lựa chọn van? Làm thế nào để chọn cấp PN dựa trên áp suất và nhiệt độ?

Đây là kiến thức cần thiết khi lựa chọn van bi, van cửa, van hơi, van 1 chiều, van an toàn, van giảm áp, bẫy hơi và nhiều thiết bị đường ống khác.

PN là gì?

PN là viết tắt của Pressure Nominal, thường được dùng để biểu thị cấp áp suất danh nghĩa theo tiêu chuẩn kỹ thuật.

Các cấp PN thường gặp gồm PN10, PN16, PN25, PN40 và nhiều cấp khác tùy loại thiết bị và tiêu chuẩn.

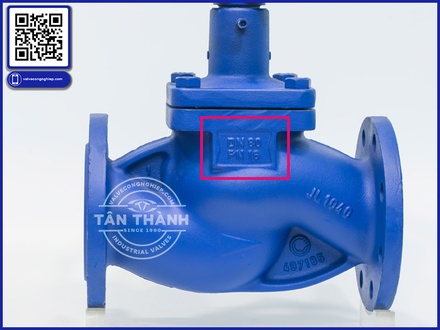

Khi thấy ký hiệu PN trên van, người dùng có thể xác định được cấp áp suất danh nghĩa của sản phẩm theo tiêu chuẩn tương ứng.

Tuy nhiên, PN không nên được hiểu đơn giản là áp suất làm việc tối đa trong mọi điều kiện.

Đây là điểm đặc biệt quan trọng khi lựa chọn van.

PN có ý nghĩa gì khi chọn van?

PN giúp người dùng xác định nhóm cấp áp suất danh nghĩa của thiết bị.

Ví dụ, nếu một hệ thống được thiết kế theo cấp PN16, người dùng có thể tìm kiếm các thiết bị phù hợp với cấp PN16 và kiểm tra khả năng đáp ứng thực tế của từng sản phẩm.

Tuy nhiên, để lựa chọn chính xác, cần biết:

• Áp suất vận hành.

• Áp suất tối đa.

• Nhiệt độ vận hành.

• Môi chất.

• DN.

• Vật liệu.

• Tiêu chuẩn thiết kế.

Trong đó, nhiệt độ là yếu tố không nên bỏ qua.

Vì sao nhiệt độ ảnh hưởng đến việc chọn PN?

Khả năng chịu áp của vật liệu không nhất thiết giữ nguyên ở mọi nhiệt độ.

Khi nhiệt độ tăng, giới hạn làm việc của một số vật liệu có thể thay đổi. Vì vậy, không nên chỉ nhìn vào PN được ghi trên thân van rồi kết luận ngay về áp suất làm việc.

Ví dụ, hệ thống nước ở nhiệt độ thông thường và hệ thống hơi nóng có thể có yêu cầu hoàn toàn khác nhau dù cùng kích thước DN.

Đây là lý do bảng áp suất – nhiệt độ của nhà sản xuất rất quan trọng.

Bước 1: Xác định áp suất làm việc

Trước khi chọn PN, cần xác định áp suất thực tế của hệ thống.

Nên biết ít nhất:

• Áp suất vận hành thông thường.

• Áp suất tối đa.

• Khả năng xuất hiện dao động áp suất.

• Áp suất khi khởi động hoặc dừng hệ thống.

Nếu chỉ biết DN mà không biết áp suất, việc chọn cấp PN sẽ thiếu cơ sở.

Bước 2: Xác định nhiệt độ

Sau áp suất, cần xác định nhiệt độ của môi chất.

Đối với hệ thống nước thông thường, nhiệt độ có thể không quá cao.

Nhưng với hệ thống hơi, dầu nóng hoặc các môi chất nhiệt độ cao, thông số này đặc biệt quan trọng.

Van hơi cần được lựa chọn dựa trên điều kiện nhiệt độ và áp suất thực tế, không chỉ dựa trên DN và PN.

Bước 3: Xác định môi chất

Mỗi loại môi chất có yêu cầu khác nhau đối với vật liệu van và gioăng làm kín.

Ví dụ, van sử dụng cho nước có thể có yêu cầu khác với van dùng cho hơi, khí hoặc hóa chất.

Do đó, cùng một cấp PN không có nghĩa mọi van đều phù hợp với mọi môi chất.

Bước 4: Xác định DN

Sau khi xác định điều kiện vận hành, cần xác định kích thước đường ống.

DN giúp lựa chọn kích thước danh nghĩa của van.

Ví dụ:

DN50 PN16

cho biết hai thông tin chính:

• DN50: kích thước danh nghĩa.

• PN16: cấp áp suất danh nghĩa.

DN và PN cần được xem xét đồng thời.

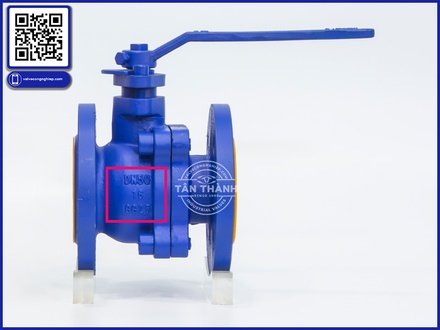

Chọn PN cho van bi

Van bi thường được sử dụng trong các hệ thống cần đóng mở nhanh.

Khi lựa chọn van bi, người dùng cần xác định:

DN + PN + áp suất + nhiệt độ + môi chất + vật liệu + kết nối.

Không nên chỉ tìm “van bi PN16” mà bỏ qua các thông tin còn lại.

Chọn PN cho van cửa

Van cửa phù hợp với các vị trí cần đóng mở dòng chảy.

Khi chọn van cửa, PN cần tương thích với điều kiện áp suất của hệ thống. Ngoài ra, vật liệu thân van cũng cần phù hợp với môi chất và nhiệt độ.

Ví dụ, van cửa gang và van cửa thép có thể được sử dụng trong những điều kiện khác nhau tùy thiết kế.

Chọn PN cho van 1 chiều

Van 1 chiều có nhiệm vụ hạn chế dòng chảy ngược.

Ngoài PN và DN, người dùng nên quan tâm đến:

• Áp suất làm việc.

• Hướng dòng chảy.

• Kiểu kết cấu.

• Tổn thất áp suất.

• Vị trí lắp đặt.

Đối với hệ thống bơm, việc lựa chọn van 1 chiều phù hợp có thể ảnh hưởng đến khả năng vận hành chung của đường ống.

Chọn PN cho bẫy hơi

Bẫy hơi là thiết bị được sử dụng trong hệ thống hơi để xả nước ngưng và hạn chế thất thoát hơi theo thiết kế.

Khi chọn bẫy hơi, PN và DN là hai thông số cần kiểm tra nhưng chưa đủ.

Cần biết thêm:

• Áp suất hơi.

• Nhiệt độ.

• Lưu lượng nước ngưng.

• Điều kiện lắp đặt.

• Kiểu kết nối.

Vì vậy, việc chọn bẫy hơi chỉ dựa trên “PN bao nhiêu” có thể chưa đầy đủ.

Chọn PN cho van an toàn

Với van an toàn, người dùng cần phân biệt PN và áp suất cài đặt.

PN thể hiện cấp áp suất danh nghĩa của thiết bị.

Trong khi đó, áp suất cài đặt là giá trị liên quan đến chức năng bảo vệ quá áp của van.

Do đó, khi lựa chọn van an toàn cần xác định rõ cả hai thông tin.

Chọn PN cho van giảm áp

Van giảm áp có nhiệm vụ giảm áp suất đầu vào xuống mức áp suất đầu ra mong muốn.

Các thông số quan trọng gồm:

• Áp suất đầu vào.

• Áp suất đầu ra.

• Lưu lượng.

• DN.

• PN.

• Nhiệt độ.

• Môi chất.

Không nên dùng PN để thay thế cho thông số áp suất đầu vào hoặc đầu ra.

Có nên chọn PN cao nhất?

Không nên mặc định rằng PN càng cao thì càng phù hợp.

Một thiết bị có cấp PN cao hơn không đồng nghĩa nó luôn là lựa chọn cần thiết cho mọi hệ thống.

Việc lựa chọn nên dựa trên thiết kế, áp suất, nhiệt độ, tiêu chuẩn và điều kiện vận hành thực tế.

Mục tiêu là lựa chọn thiết bị phù hợp với hệ thống, chứ không chỉ tìm cấp PN lớn nhất.

Ví dụ cách xác định thông số

Giả sử một hệ thống có:

• Đường kính danh nghĩa: DN100.

• Áp suất vận hành: cần xác định theo thiết kế.

• Nhiệt độ: cần xác định theo môi chất.

• Môi chất: nước.

• Kết nối: mặt bích.

Khi đó, người dùng có thể bắt đầu tìm kiếm nhóm van DN100 và xác định cấp PN phù hợp dựa trên điều kiện áp suất, nhiệt độ và tiêu chuẩn kết nối.

Nếu hệ thống chuyển sang hơi nóng, việc lựa chọn cần đánh giá lại vật liệu và khả năng chịu áp – nhiệt của van.

Tân Thành chia sẻ cách chọn PN

Trong thực tế tư vấn van công nghiệp, Tân Thành khuyến nghị không nên bắt đầu bằng câu hỏi “PN bao nhiêu là tốt nhất?”.

Thay vào đó, nên xác định:

Hệ thống dùng môi chất gì?

DN bao nhiêu?

Áp suất vận hành bao nhiêu?

Nhiệt độ bao nhiêu?

Kiểu kết nối nào?

Sau khi có các dữ liệu trên mới đối chiếu với thông số kỹ thuật của sản phẩm.

Đây là cách tiếp cận giúp việc lựa chọn van Tân Thành hoặc các dòng van công nghiệp khác có cơ sở rõ ràng hơn.

Những sai lầm khi chọn PN

Chỉ nhìn vào áp suất

Áp suất quan trọng nhưng chưa đủ. Nhiệt độ và vật liệu cũng cần được xem xét.

Cho rằng PN chính là áp suất làm việc

Đây là cách hiểu quá đơn giản. Cần đối chiếu tài liệu kỹ thuật và điều kiện áp suất – nhiệt độ.

Bỏ qua DN

Van có PN phù hợp nhưng DN không phù hợp thì vẫn không đáp ứng yêu cầu kết nối của hệ thống.

Không kiểm tra tiêu chuẩn mặt bích

Đặc biệt với van mặt bích, cần kiểm tra tiêu chuẩn kết nối cùng DN và PN.

Chọn PN càng cao càng tốt

Không phải lúc nào cấp PN cao hơn cũng là lựa chọn phù hợp. Thiết bị cần được lựa chọn theo điều kiện thiết kế.

Kết luận

Vậy PN là gì và PN có ý nghĩa gì khi chọn van công nghiệp?

PN là thông số thể hiện cấp áp suất danh nghĩa theo tiêu chuẩn. Khi lựa chọn van, PN cần được xem xét cùng áp suất, nhiệt độ, môi chất, DN, vật liệu và kiểu kết nối.

Từ van bi, van cửa, van hơi, van 1 chiều đến bẫy hơi, van an toàn và van giảm áp, mỗi loại thiết bị đều có những yêu cầu kỹ thuật riêng.

Hiểu đúng PN và biết cách đối chiếu PN với điều kiện vận hành sẽ giúp người dùng lựa chọn van công nghiệp có cơ sở hơn.

Công ty Tân Thành chia sẻ những kiến thức này như một tài liệu tham khảo dành cho người dùng, kỹ thuật viên và những ai đang tìm hiểu về thiết bị van và hệ thống đường ống công nghiệp.
