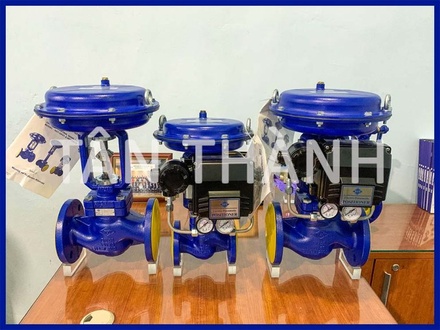

Lắp đặt van control không chỉ là nối hai mặt bích: Những chi tiết quyết định độ ổn định

1.000.000.000 VND

Còn hàng (123 sản phẩm)

Viết một đánh giá

---

Thêm vào giỏ hàng

Yêu thích

Một van control được lựa chọn đúng thông số nhưng lắp đặt không phù hợp vẫn có thể hoạt động không như kỳ vọng. Với loại van này, việc lắp đặt cần quan tâm đồng thời đến hướng dòng, vị trí actuator, khả năng tiếp cận positioner, tải đường ống, rung động, bypass và điều kiện bảo trì.

Khác với một số van chỉ thực hiện nhiệm vụ đóng/mở, control valve thường xuyên thay đổi vị trí để điều tiết dòng. Vì vậy, những sai lệch trong bố trí đường ống có thể ảnh hưởng đến khả năng điều khiển và độ ổn định của toàn bộ vòng điều khiển.

Các hướng dẫn lắp đặt control valve gần đây cũng nhấn mạnh rằng vị trí, hướng lắp, khả năng bảo trì và việc hạn chế tải cơ học lên thân van là những yếu tố quan trọng.

Không phải cứ lắp vừa đường ống là được

Một lỗi khá phổ biến là nhìn thấy hai mặt bích đúng kích thước rồi cho rằng van có thể lắp ở vị trí đó.

Nhưng trước khi lắp van công nghiệp, cần kiểm tra:

• Hướng dòng.

• Không gian tháo actuator.

• Không gian bảo trì.

• Vị trí positioner.

• Hướng thoát nước.

• Nhiệt độ môi trường.

• Rung động.

• Trọng lượng cụm van.

• Độ lệch của đường ống.

• Bố trí bypass nếu cần.

Đặc biệt với control valve có actuator lớn, toàn bộ cụm van có thể dài và nặng hơn đáng kể so với thân van.

Hướng dòng cần được xác nhận

Nhiều loại van điều khiển control có hướng dòng được nhà sản xuất quy định.

Không nên tự ý đảo van chỉ vì muốn thuận tiện cho việc lắp đặt.

Hướng dòng có thể liên quan đến:

• Thiết kế trim.

• Đặc tính dòng.

• Khả năng giảm áp.

• Độ ổn định.

• Tiếng ồn.

• Cavitation.

• Lực tác động lên plug/disc.

Vì vậy, trước khi lắp cần đối chiếu mũi tên trên thân van với bản vẽ và tài liệu kỹ thuật.

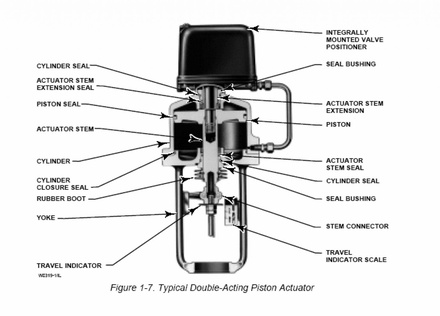

Actuator nên được đặt như thế nào?

Một cách bố trí phổ biến là actuator ở vị trí thuận lợi cho việc bảo trì và tránh tải không cần thiết lên stem.

Tuy nhiên, không nên biến một quy tắc thành nguyên tắc tuyệt đối cho mọi loại van.

Vị trí phù hợp còn phụ thuộc vào:

• Thiết kế van.

• Loại actuator.

• Trọng lượng actuator.

• Nhiệt độ.

• Không gian.

• Khả năng thoát nước.

• Khuyến cáo của nhà sản xuất.

Các hướng dẫn lắp đặt cũng lưu ý rằng vị trí actuator cần dựa trên cấu hình cụ thể của cả cụm valve-actuator-positioner.

Tải đường ống là một vấn đề bị bỏ qua

Một control valve không nên bị biến thành “điểm kéo” để ép hai đầu ống lệch nhau vào đúng vị trí.

Nếu đường ống không đồng tâm, việc dùng bulông mặt bích để kéo hai đầu ống về với nhau có thể truyền tải cơ học lên thân van.

Hậu quả có thể liên quan đến:

• Biến dạng.

• Tải lên thân.

• Ứng suất lên kết nối.

• Khó vận hành.

• Rò rỉ.

• Ảnh hưởng đến alignment của cụm van.

Các hướng dẫn commissioning control valve cũng nhấn mạnh rằng không nên dùng van hoặc bulông mặt bích để “kéo” đường ống bị lệch về đúng vị trí.

Bypass có thực sự cần thiết?

Trong nhiều hệ thống, control valve được bố trí thành một station gồm:

• Van chặn upstream.

• Control valve.

• Van chặn downstream.

• Bypass valve.

Mục đích của bypass có thể là hỗ trợ vận hành hoặc bảo trì trong những cấu hình cho phép.

Tuy nhiên, bypass không nên bố trí theo kiểu “có chỗ trống là lắp”.

Cần xem xét:

• Khả năng thao tác.

• Không gian tháo van.

• Hướng dòng.

• An toàn.

• Khả năng cô lập.

• Khả năng duy trì quá trình.

Đừng đặt actuator ở nơi không thể bảo trì

Một control valve có thể hoạt động nhiều năm nhưng cuối cùng vẫn cần:

• Calibration.

• Thay packing.

• Kiểm tra positioner.

• Kiểm tra actuator.

• Thay diaphragm hoặc seal.

• Kiểm tra stem.

• Bảo dưỡng trim.

Nếu actuator nằm sát tường, trần hoặc thiết bị khác, kỹ thuật viên có thể không tháo được cụm actuator.

Khi đó, một công việc bảo trì nhỏ có thể trở thành công việc tháo cả đoạn đường ống.

Vì vậy, khi thiết kế valve công nghiệp, cần nghĩ đến cả “ngày tháo van” chứ không chỉ “ngày lắp van”.

Rung động cần được quan sát ngay từ commissioning

Một van control có thể rung vì nhiều nguyên nhân:

• Dòng chảy không ổn định.

• Cavitation.

• Hai pha.

• Tốc độ dòng cao.

• Pipe support không phù hợp.

• Actuator.

• Positioner.

• Cộng hưởng.

Không nên mặc định rung là do actuator.

Khi phát hiện rung, cần ghi nhận:

• Van mở bao nhiêu %?

• Lưu lượng bao nhiêu?

• P1/P2?

• Nhiệt độ?

• Rung xảy ra liên tục hay theo một vùng hành trình?

• Có tiếng ồn không?

Những dữ liệu này giúp khoanh vùng nguyên nhân tốt hơn.

Có cần đoạn ống thẳng không?

Không nên áp dụng một con số cố định cho mọi control valve.

Yêu cầu đoạn ống thẳng phụ thuộc vào:

• Loại van.

• Thiết kế.

• Điều kiện dòng.

• Thiết bị đo gần đó.

• Quy định dự án.

• Hướng dẫn của nhà sản xuất.

Một số hướng dẫn kỹ thuật đưa ra các khoảng tham khảo như 10–20D upstream và 5D downstream trong một số trường hợp, nhưng chính tài liệu lắp đặt của từng van và yêu cầu hệ thống mới là cơ sở cần ưu tiên.

Control valve nên đặt trước hay sau thiết bị đo?

Đây là một chi tiết cần xem xét trong bố trí hệ thống.

Control valve tạo ra nhiễu dòng và có thể ảnh hưởng đến điều kiện dòng tại thiết bị đo đặt gần đó.

Vì vậy, vị trí van nên được xem xét cùng:

• Flow meter.

• Pressure transmitter.

• Temperature sensor.

• Mixing point.

• Pump.

• Heat exchanger.

Mục tiêu là tránh để nhiễu do van làm sai lệch điều kiện đo hoặc làm vòng điều khiển phản ứng không như dự kiến.

Checklist trước khi lắp van control

1. Kiểm tra van

• Model.

• DN.

• PN/Class.

• Vật liệu.

• Hướng dòng.

• Trim.

2. Kiểm tra actuator

• Kiểu actuator.

• Fail position.

• Stroke.

• Nguồn khí/điện.

• Positioner.

3. Kiểm tra đường ống

• Đồng tâm.

• Khoảng cách mặt bích.

• Support.

• Rung.

• Không gian tháo lắp.

4. Kiểm tra instrument

• Tín hiệu.

• Cable.

• Air tubing.

• Feedback.

• Positioner.

5. Kiểm tra vận hành

• Stroke test.

• Fail test.

• Leak test theo quy trình.

• Kiểm tra phản hồi tín hiệu.

Tân Thành và góc nhìn về lắp đặt valve công nghiệp

Tại Tân Thành, khi tư vấn van control, thông tin về đường ống và điều kiện lắp đặt cũng có giá trị không kém thông tin về DN.

Đặc biệt đối với cụm van có actuator và positioner, cần xác định trước:

• Không gian lắp đặt.

• Hướng đường ống.

• Hướng dòng.

• Vị trí actuator.

• Vị trí instrument.

• Khả năng tháo bảo trì.

Điều này giúp hạn chế tình trạng van đúng model nhưng khi đưa về công trường lại gặp khó khăn trong việc lắp đặt.

Kết luận

Lắp đặt van control không đơn giản là đưa van vào giữa hai mặt bích.

Hướng dòng, vị trí actuator, tải đường ống, bypass, đoạn ống, rung động và khả năng bảo trì đều có thể ảnh hưởng đến hiệu quả vận hành.

Vì vậy, với van công nghiệp, van điều khiển control, van control điện và các dòng valve công nghiệp, cần xem xét cả cụm thiết bị và hệ thống xung quanh thay vì chỉ tập trung vào bản thân van.
