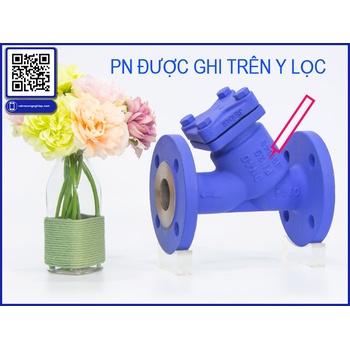

Trong một hệ thống đường ống công nghiệp, mỗi thiết bị đều có những thông số kỹ thuật riêng để đảm bảo khả năng kết nối và vận hành. Trong số đó, PN là một ký hiệu thường xuyên xuất hiện trên van, mặt bích và các thiết bị đường ống.

Vậy PN là gì trong đường ống? PN có ý nghĩa gì? Vì sao thông số này cần được quan tâm khi lựa chọn van công nghiệp?

Đối với những người mới tìm hiểu thiết bị đường ống, PN đôi khi bị hiểu đơn giản là áp suất làm việc của van. Trên thực tế, cách hiểu này chưa đầy đủ.

PN là gì trong hệ thống đường ống?

PN là viết tắt của Pressure Nominal, thường được dùng để chỉ cấp áp suất danh nghĩa của thiết bị hoặc hệ thống theo tiêu chuẩn kỹ thuật.

Các cấp PN thường gặp gồm PN10, PN16, PN25, PN40 và nhiều cấp khác.

Thông số này có vai trò quan trọng trong việc xác định khả năng tương thích giữa các thiết bị trong hệ thống.

Ví dụ, một hệ thống có thể sử dụng các thiết bị được thiết kế theo cấp PN16. Khi đó, van, mặt bích và các thành phần liên quan cần được lựa chọn phù hợp với tiêu chuẩn và điều kiện vận hành của hệ thống.

PN có ý nghĩa gì đối với hệ thống đường ống?

PN có ý nghĩa gì không chỉ là câu hỏi dành cho người mua van. Đây còn là thông số quan trọng trong quá trình thiết kế và lựa chọn thiết bị đường ống.

PN giúp phân loại thiết bị theo cấp áp suất danh nghĩa, từ đó hỗ trợ quá trình lựa chọn:

• Van công nghiệp.

• Mặt bích.

• Phụ kiện đường ống.

• Thiết bị đo.

• Một số thiết bị kết nối.

Tuy nhiên, PN không nên được sử dụng riêng lẻ để xác định áp suất vận hành thực tế.

PN và áp suất làm việc

Một sai lầm phổ biến là cho rằng:

PN16 có nghĩa là thiết bị luôn chịu được 16 bar trong mọi điều kiện.

Cách hiểu này có thể dẫn đến lựa chọn sai thiết bị.

Áp suất làm việc thực tế còn phụ thuộc vào nhiệt độ và vật liệu cũng như tiêu chuẩn áp dụng. Khi nhiệt độ thay đổi, giới hạn áp suất cho phép của một số vật liệu cũng có thể thay đổi.

Vì vậy, nếu hệ thống làm việc ở nhiệt độ cao, người dùng càng cần kiểm tra bảng thông số kỹ thuật của nhà sản xuất.

PN trong hệ thống sử dụng van bi

Van bi được sử dụng rộng rãi trong nhiều hệ thống đường ống nhờ khả năng đóng mở nhanh.

Khi lựa chọn van bi, PN cần được xem xét cùng:

• DN.

• Môi chất.

• Áp suất.

• Nhiệt độ.

• Vật liệu.

• Kiểu kết nối.

Ví dụ, không thể chỉ nói “cần van bi PN16” mà bỏ qua DN. Van bi DN25 và DN100 có kích thước hoàn toàn khác nhau dù có thể cùng thuộc cấp PN16.

PN trong hệ thống van cửa

Van cửa thường được dùng tại những vị trí cần đóng hoặc mở dòng chảy.

Khi chọn van cửa, thông số PN giúp xác định cấp áp suất danh nghĩa của van. Tuy nhiên, việc lựa chọn cuối cùng vẫn cần căn cứ vào điều kiện thực tế của đường ống.

Van cửa có thể được chế tạo bằng nhiều vật liệu như gang, thép hoặc inox tùy mục đích sử dụng.

PN trong hệ thống van 1 chiều

Van 1 chiều có nhiệm vụ kiểm soát hướng dòng chảy.

Trong hệ thống bơm, van 1 chiều thường được bố trí để hạn chế dòng chảy ngược. Việc chọn DN và PN phù hợp giúp thiết bị tương thích với hệ thống.

Ngoài PN, với van 1 chiều còn cần quan tâm đến tổn thất áp suất, hướng lắp đặt và đặc điểm kết cấu.

PN trong hệ thống hơi và bẫy hơi

Hệ thống hơi thường có điều kiện vận hành khắt khe hơn so với nhiều hệ thống nước thông thường.

Van hơi phải được lựa chọn dựa trên áp suất và nhiệt độ hơi. PN là một trong các thông số cần kiểm tra nhưng không phải thông số duy nhất.

Tương tự, bẫy hơi được sử dụng để loại bỏ nước ngưng và khí không ngưng trong hệ thống hơi. Khi chọn bẫy hơi, cần quan tâm đến:

• Áp suất hơi.

• Nhiệt độ.

• Lưu lượng nước ngưng.

• DN.

• PN.

• Kiểu kết nối.

• Điều kiện lắp đặt.

PN trong van an toàn

Van an toàn có vai trò bảo vệ thiết bị và đường ống trước tình trạng quá áp.

Đối với van an toàn, cần phân biệt rõ:

PN của van

và

áp suất cài đặt của van.

Đây là hai khái niệm khác nhau.

PN liên quan đến cấp áp suất danh nghĩa của thiết bị, còn áp suất cài đặt xác định thời điểm van bắt đầu thực hiện chức năng bảo vệ theo thiết kế.

PN trong van giảm áp

Van giảm áp có nhiệm vụ điều chỉnh áp suất đầu ra xuống mức mong muốn.

Khi lựa chọn van giảm áp, người dùng cần biết:

• Áp suất đầu vào.

• Áp suất đầu ra yêu cầu.

• Lưu lượng.

• DN.

• PN.

• Môi chất.

• Nhiệt độ.

PN chỉ là một phần trong tổng thể thông số kỹ thuật.

Tại sao phải chọn PN phù hợp?

Nếu lựa chọn thiết bị không phù hợp với điều kiện hệ thống, có thể phát sinh nhiều vấn đề về khả năng vận hành, kết nối hoặc độ an toàn.

Việc xác định PN phù hợp giúp quá trình lựa chọn thiết bị có cơ sở kỹ thuật rõ ràng hơn.

Đặc biệt với hệ thống có áp suất và nhiệt độ cao, việc lựa chọn thiết bị cần được thực hiện dựa trên tài liệu kỹ thuật thay vì chỉ dựa vào tên sản phẩm.

Tân Thành chia sẻ cách xác định PN

Tân Thành cho rằng trước khi lựa chọn van công nghiệp, người dùng nên tổng hợp các thông tin cơ bản của hệ thống:

Môi chất → DN → áp suất → nhiệt độ → PN → vật liệu → kiểu kết nối.

Sau đó mới lựa chọn loại van phù hợp.

Ví dụ, nếu hệ thống nước có đường kính DN100 và điều kiện vận hành tương ứng với cấp PN16, người dùng có thể tìm nhóm van DN100 PN16 phù hợp.

Nếu là hệ thống hơi, việc lựa chọn cần đi sâu hơn vào áp suất và nhiệt độ thực tế.

PN có giống nhau trên mọi loại van không?

Không nên mặc định rằng mọi sản phẩm có cùng PN sẽ có khả năng làm việc giống nhau.

Ví dụ, một van bi PN16, van cửa PN16 và van 1 chiều PN16 có thể cùng thuộc cấp PN16 nhưng cấu tạo, chức năng và điều kiện sử dụng hoàn toàn khác nhau.

Tương tự, van an toàn và van giảm áp có những thông số vận hành riêng cần được xem xét.

Do đó, PN nên được hiểu là một trong những thông số kỹ thuật quan trọng, không phải toàn bộ thông tin của sản phẩm.

Kết luận

Vậy PN là gì trong đường ống?

PN là thông số thể hiện cấp áp suất danh nghĩa theo tiêu chuẩn áp dụng. Đây là một thông tin quan trọng khi lựa chọn van công nghiệp, mặt bích và các thiết bị đường ống.

Tuy nhiên, PN cần được xem xét cùng DN, nhiệt độ, vật liệu, môi chất và điều kiện vận hành.

Từ van bi, van cửa, van 1 chiều, van hơi đến bẫy hơi, van an toàn và van giảm áp, hiểu đúng PN có ý nghĩa gì sẽ giúp quá trình lựa chọn thiết bị chính xác và có cơ sở kỹ thuật hơn.

Đây cũng là một trong những kiến thức về van công nghiệp được Công ty Tân Thành chia sẻ nhằm hỗ trợ người dùng khi tìm hiểu thiết bị đường ống.
