Trong các hệ thống cấp nước, HVAC, điều hòa trung tâm, chiller hay hệ thống sưởi làm mát, việc phân phối lưu lượng không đồng đều là nguyên nhân khiến thiết bị hoạt động kém hiệu quả, tiêu tốn nhiều năng lượng và giảm tuổi thọ toàn hệ thống. Đó cũng là lý do van cân bằng (Balancing Valve) ra đời và ngày càng được sử dụng phổ biến.

Là đơn vị có nhiều năm hoạt động trong lĩnh vực van công nghiệp, Công ty Tân Thành thường xuyên chia sẻ các kiến thức chuyên môn nhằm giúp kỹ sư, nhà thầu và người sử dụng hiểu rõ hơn về nguyên lý hoạt động của từng loại van. Mặc dù Tân Thành không kinh doanh van cân bằng, nhưng việc tìm hiểu về thiết bị này vẫn rất hữu ích đối với những ai đang thiết kế hoặc vận hành hệ thống đường ống.

Trong bài viết này, hãy cùng tìm hiểu van cân bằng là gì, cấu tạo, nguyên lý hoạt động, ứng dụng cũng như phân biệt giữa van cân bằng thủy lực và van cân bằng nhiệt.

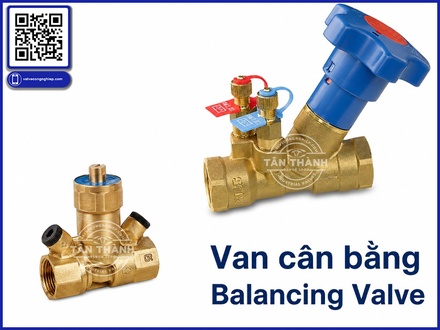

Van cân bằng là gì?

Van cân bằng (Balancing Valve) là thiết bị dùng để điều chỉnh và cân bằng lưu lượng chất lỏng trong từng nhánh của hệ thống đường ống nhằm đảm bảo mỗi khu vực đều nhận được đúng lưu lượng theo thiết kế.

Nói một cách đơn giản, thay vì để nước hoặc chất tải nhiệt chảy theo đường có trở lực nhỏ nhất, van cân bằng sẽ giúp phân phối dòng chảy đồng đều đến tất cả các nhánh.

Điều này giúp:

• Duy trì lưu lượng thiết kế.
• Giảm hiện tượng chênh lệch áp suất.
• Tăng hiệu suất trao đổi nhiệt.
• Hạn chế tiếng ồn trong đường ống.
• Tiết kiệm điện năng cho máy bơm.

Đây là một trong những thiết bị quan trọng trong các hệ thống HVAC hiện đại.

Cấu tạo của van cân bằng

Mặc dù có nhiều kiểu thiết kế khác nhau, đa số van cân bằng đều gồm các bộ phận chính sau:

Thân van

Thân van là bộ phận chịu áp lực trực tiếp từ môi chất.

Vật liệu chế tạo thường gồm:

• Gang
• Đồng
• Thép
• Inox 304
• Inox 316

Việc lựa chọn vật liệu phụ thuộc vào môi trường làm việc cũng như nhiệt độ và áp suất của hệ thống.

Đĩa van

Đĩa van là chi tiết trực tiếp điều chỉnh tiết diện dòng chảy.

Khi xoay tay điều khiển, vị trí của đĩa sẽ thay đổi, từ đó thay đổi lưu lượng nước đi qua.

Trục van

Trục van truyền chuyển động từ tay quay xuống đĩa van.

Thông thường được chế tạo bằng inox nhằm chống ăn mòn.

Tay quay hoặc tay vặn

Giúp người vận hành dễ dàng điều chỉnh lưu lượng theo nhu cầu.

Cổng đo áp suất

Đây là điểm đặc trưng của nhiều dòng van cân bằng.

Thông qua hai đầu đo áp, kỹ thuật viên có thể đo chênh áp và tính toán lưu lượng thực tế.

Nguyên lý hoạt động của van cân bằng

Van cân bằng hoạt động dựa trên nguyên lý thay đổi tiết diện dòng chảy.

Khi tay quay được điều chỉnh:

• Tiết diện lớn → lưu lượng tăng.
• Tiết diện nhỏ → lưu lượng giảm.

Sau khi đạt lưu lượng mong muốn, van sẽ được cố định tại vị trí đã cài đặt.

Trong quá trình vận hành, lưu lượng luôn được duy trì gần với giá trị thiết kế, giúp toàn bộ hệ thống hoạt động ổn định hơn.

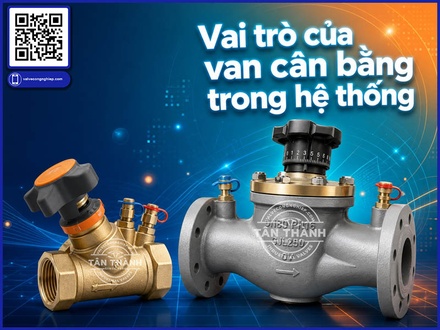

Vai trò của van cân bằng trong hệ thống

Việc lắp đặt van cân bằng mang lại nhiều lợi ích đáng kể.

Đảm bảo phân phối lưu lượng đồng đều

Mỗi nhánh đường ống đều nhận được đúng lượng nước cần thiết.

Điều này đặc biệt quan trọng đối với các tòa nhà nhiều tầng hoặc hệ thống đường ống phức tạp.

Tăng hiệu quả trao đổi nhiệt

Khi lưu lượng đúng thiết kế, dàn lạnh, AHU, FCU hoặc bộ trao đổi nhiệt sẽ hoạt động hiệu quả hơn.

Tiết kiệm năng lượng

Máy bơm không cần tạo áp suất quá lớn để bù cho sự mất cân bằng trong hệ thống.

Điều này góp phần giảm điện năng tiêu thụ.

Giảm tiếng ồn

Dòng chảy được điều tiết hợp lý giúp hạn chế hiện tượng rung và tiếng ồn trong đường ống.

Tăng tuổi thọ thiết bị

Khi áp suất và lưu lượng ổn định, các thiết bị như máy bơm, van điều khiển hay bộ trao đổi nhiệt sẽ ít bị quá tải hơn.

Van cân bằng thủy lực là gì?

Van cân bằng thủy lực là loại van sử dụng nguyên lý thủy lực để duy trì lưu lượng hoặc áp suất ổn định trong hệ thống.

Thiết bị thường được ứng dụng trong:

• Hệ thống cấp nước.
• Hệ thống HVAC.
• Hệ thống làm mát.
• Hệ thống chiller.
• Hệ thống bơm tuần hoàn.

Khác với van cân bằng thông thường chỉ điều chỉnh bằng tay, một số dòng van cân bằng thủy lực có thể tự động phản ứng trước sự thay đổi áp suất trong hệ thống.

Nhờ đó, lưu lượng luôn được duy trì ổn định ngay cả khi nhu cầu sử dụng thay đổi liên tục.

Van cân bằng nhiệt là gì?

Van cân bằng nhiệt (Thermostatic Balancing Valve) là loại van có khả năng điều chỉnh lưu lượng dựa trên nhiệt độ của môi chất.

Thiết bị thường được sử dụng trong:

• Hệ thống nước nóng sinh hoạt.
• Hệ thống tuần hoàn nước nóng.
• Hệ thống chống vi khuẩn Legionella.
• Hệ thống sưởi.

Khi nhiệt độ thay đổi, phần tử cảm biến nhiệt bên trong van sẽ tự động điều chỉnh độ mở.

Nhờ vậy, lưu lượng nước được cân bằng theo nhiệt độ thực tế thay vì phải điều chỉnh thủ công.

Đây là giải pháp giúp nâng cao hiệu quả truyền nhiệt và giảm thất thoát năng lượng.

So sánh van cân bằng thủy lực và van cân bằng nhiệt

Mặc dù đều có nhiệm vụ cân bằng hệ thống, nhưng hai loại van này hoạt động theo những nguyên lý khác nhau.

Ứng dụng của van cân bằng

Hiện nay van cân bằng được ứng dụng trong nhiều lĩnh vực như:

• Hệ thống điều hòa trung tâm.
• Hệ thống HVAC.
• Nhà máy công nghiệp.
• Chung cư cao tầng.
• Trung tâm thương mại.
• Khách sạn.
• Bệnh viện.
• Nhà máy thực phẩm.
• Nhà máy dược phẩm.
• Hệ thống nước nóng tuần hoàn.

Đây đều là những hệ thống yêu cầu lưu lượng chính xác để đảm bảo hiệu quả vận hành.

Những lưu ý khi lựa chọn van cân bằng

Việc lựa chọn van cân bằng cần dựa trên nhiều yếu tố kỹ thuật thay vì chỉ quan tâm đến kích thước.

Một số tiêu chí thường được xem xét gồm:

• Đường kính danh nghĩa (DN).
• Áp suất làm việc.
• Nhiệt độ môi chất.
• Lưu lượng thiết kế.
• Kiểu kết nối (ren hoặc mặt bích).
• Chất liệu thân van.
• Khả năng đo lưu lượng.
• Môi trường sử dụng.

Ngoài ra, việc tính toán lưu lượng và tổn thất áp suất cũng cần được thực hiện ngay từ giai đoạn thiết kế để hệ thống đạt hiệu quả tối ưu.

Khi nào nên sử dụng van cân bằng?

Van cân bằng thường được cân nhắc trong các trường hợp:

• Hệ thống có nhiều nhánh đường ống.
• Lưu lượng phân phối không đồng đều.
• Các thiết bị ở cuối tuyến hoạt động kém hiệu quả.
• Chiller hoặc hệ thống HVAC tiêu tốn nhiều điện năng.
• Cần duy trì lưu lượng thiết kế lâu dài.

Nếu hệ thống có quy mô lớn, việc sử dụng van cân bằng phù hợp sẽ giúp tối ưu hiệu suất và giảm chi phí vận hành trong thời gian dài.

Kết luận

Van cân bằng là thiết bị đóng vai trò quan trọng trong việc phân phối lưu lượng và ổn định áp suất của hệ thống đường ống. Tùy theo yêu cầu sử dụng, người thiết kế có thể lựa chọn van cân bằng điều chỉnh bằng tay, van cân bằng thủy lực hoặc van cân bằng nhiệt để đáp ứng mục tiêu vận hành của từng công trình.

Thông qua việc chia sẻ những kiến thức chuyên ngành về van công nghiệp, Công ty Tân Thành mong muốn mang đến nguồn thông tin hữu ích, giúp kỹ sư, nhà thầu và người quan tâm hiểu rõ hơn về nguyên lý hoạt động cũng như vai trò của các loại van trong thực tế. Việc nắm vững đặc điểm của từng thiết bị sẽ góp phần nâng cao hiệu quả thiết kế, vận hành và bảo trì các hệ thống đường ống hiện đại.

•
