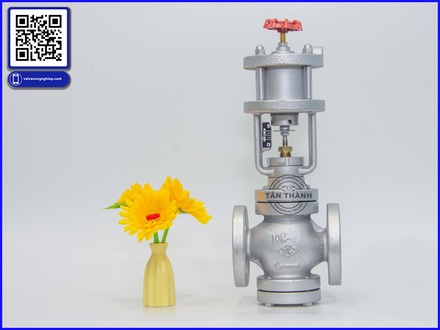

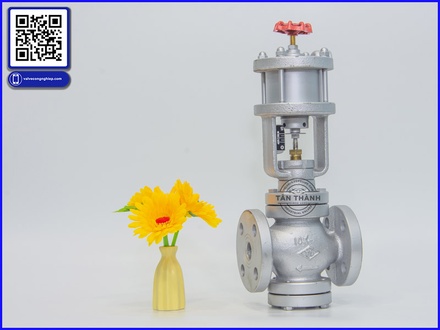

Ảnh hưởng của chênh áp đến hiệu suất van dù khí nén trong hệ thống hơi

1.000.000.000 VND

Còn hàng (22 sản phẩm)

Viết một đánh giá

---

Thêm vào giỏ hàng

Yêu thích

Trong quá trình lựa chọn van dù khí nén, chênh áp trước và sau van là thông số thường bị bỏ qua vì người dùng thường tập trung vào DN, áp suất danh nghĩa và nhiệt độ.

Tuy nhiên, chênh áp lại ảnh hưởng trực tiếp đến lực tác động lên cơ cấu đóng mở, khả năng điều tiết, độ ổn định của van và tuổi thọ của các chi tiết bên trong.

Đặc biệt với hệ thống sử dụng hơi nóng, việc van phải làm việc trong điều kiện chênh áp lớn hoặc thường xuyên điều tiết ở mức mở nhỏ có thể tạo ra tải trọng và tốc độ dòng đáng kể.

Vì vậy, khi lựa chọn van cầu hơi, cần xem xét chênh áp như một phần của bài toán tổng thể.

1. Chênh áp là gì trong thực tế vận hành?

Có thể hiểu đơn giản:

ΔP = áp suất trước van – áp suất sau van

Ví dụ, nếu áp suất phía trước van là 8 bar và phía sau là 5 bar thì chênh áp qua van là 3 bar.

Con số này không đứng độc lập.

Khi lưu lượng thay đổi, áp suất phía sau van có thể thay đổi và khiến ΔP thay đổi theo.

Do đó, một van có thể trải qua nhiều trạng thái chênh áp khác nhau trong cùng một chu kỳ vận hành.

2. Vì sao chênh áp ảnh hưởng đến actuator?

Khi môi chất tạo lực lên đĩa hoặc plug, actuator phải tạo đủ lực để thắng các lực tác động ngược lại.

Nếu chênh áp tăng, yêu cầu lực có thể tăng theo thiết kế của van.

Điều này đặc biệt quan trọng với bộ điều khiển khí nén.

Nếu actuator được lựa chọn dựa trên điều kiện vận hành quá nhẹ nhưng thực tế van thường xuyên làm việc ở chênh áp cao, có thể xuất hiện tình trạng:

• Van khó đóng kín.

• Van không đạt đủ hành trình.

• Đóng mở chậm.

• Actuator phải làm việc gần giới hạn.

• Tăng hao mòn cơ khí.

3. Không nên chỉ nhìn áp suất danh nghĩa

Ví dụ một hệ thống có van PN16 không có nghĩa rằng mọi điều kiện vận hành trong phạm vi 16 bar đều giống nhau.

Cần phân biệt giữa:

• Áp suất danh nghĩa của van.

• Áp suất thực tế trước van.

• Áp suất sau van.

• Nhiệt độ môi chất.

• Chênh áp.

• Lưu lượng.

Một van công nghiệp được lựa chọn đúng phải phù hợp với tổng thể các điều kiện này.

4. Chênh áp lớn và van mở nhỏ

Đây là một trong những trạng thái cần chú ý.

Khi van chỉ mở một phần, diện tích dòng chảy bị thu hẹp.

Nếu đồng thời chênh áp lớn, tốc độ dòng qua vùng tiết lưu có thể tăng cao.

Với môi chất hơi, điều này có thể làm tăng nguy cơ xói mòn seat và trim nếu van không được thiết kế cho điều kiện đó.

Do đó, việc sử dụng van điều tiết liên tục ở mức mở rất nhỏ cần được xem xét kỹ.

5. Tại sao van cầu thường được sử dụng cho điều tiết?

Thiết kế chuyển động tuyến tính của van cầu cho phép thay đổi khoảng mở theo hành trình của stem.

Điều này phù hợp với các ứng dụng cần kiểm soát lưu lượng.

Tuy nhiên, khả năng điều tiết tốt không có nghĩa là van có thể chịu mọi chênh áp ở mọi trạng thái mở.

Vẫn cần xác định lưu lượng, ΔP và đặc tính trim phù hợp.

6. Chênh áp và hiện tượng xói mòn

Khi dòng hơi đi qua vùng tiết lưu với tốc độ cao, năng lượng của dòng tác động lên các bề mặt bên trong.

Theo thời gian, seat hoặc plug có thể bị ảnh hưởng.

Dấu hiệu thường gặp có thể bao gồm:

• Van đóng không kín.

• Lưu lượng tăng dù tín hiệu không đổi.

• Đặc tính điều khiển thay đổi.

• Xuất hiện tiếng ồn bất thường.

• Cần tăng hành trình để đạt cùng lưu lượng.

Nếu van được sử dụng trong điều kiện khắc nghiệt, cần lựa chọn vật liệu và trim phù hợp ngay từ đầu.

7. Chênh áp ảnh hưởng đến khả năng điều khiển như thế nào?

Một van điều khiển tốt không chỉ cần “mở được” mà phải thay đổi lưu lượng theo cách có thể dự đoán.

Khi điều kiện chênh áp thay đổi mạnh, quan hệ giữa hành trình van và lưu lượng cũng có thể thay đổi.

Đây là lý do các hệ thống điều khiển thường cần xem xét đặc tính dòng của van và điều kiện vận hành thực tế.

Với van hơi, điều này càng quan trọng nếu van được sử dụng để kiểm soát nhiệt độ của thiết bị trao đổi nhiệt, jacket hoặc các thiết bị gia nhiệt.

8. Vai trò của positioner

Positioner giúp van phản hồi chính xác hơn theo tín hiệu điều khiển.

Khi tín hiệu yêu cầu thay đổi, positioner điều chỉnh lượng khí vào actuator để đưa van đến vị trí tương ứng.

Tuy nhiên, positioner không thể bù cho một actuator bị chọn thiếu lực hoặc một thân van không phù hợp với điều kiện chênh áp.

Nói cách khác, positioner giúp kiểm soát vị trí nhưng không thay thế việc sizing đúng actuator.

9. Làm thế nào để lựa chọn actuator phù hợp?

Khi lựa chọn actuator cho van dù khí nén, cần xem xét:

• DN van.

• Thiết kế van.

• Chênh áp tối đa.

• Áp suất khí cấp.

• Yêu cầu lực đóng kín.

• Hành trình.

• Fail Open/Fail Close.

• Tần suất đóng mở.

Actuator cần có đủ dự phòng lực theo yêu cầu thiết kế chứ không nên chọn vừa sát giới hạn.

10. Chênh áp thay đổi trong quá trình vận hành

Một lỗi phổ biến là chỉ lấy một giá trị ΔP tại thời điểm khảo sát.

Trong thực tế, hệ thống có thể hoạt động theo nhiều chế độ:

• Khởi động.

• Chạy tải thấp.

• Chạy tải cao.

• Thay đổi sản lượng.

• Dừng máy.

Mỗi trạng thái có thể tạo ra chênh áp khác nhau.

Do đó, khi chọn valve công nghiệp, cần xác định cả điều kiện bình thường và điều kiện bất lợi có thể xảy ra.

11. Có phải ΔP càng thấp thì càng tốt?

Không thể kết luận đơn giản như vậy.

Van điều khiển cần có một mức chênh áp phù hợp để tạo khả năng điều chỉnh lưu lượng.

Nếu toàn bộ hệ thống được thiết kế với chênh áp quá nhỏ, khả năng điều tiết của van có thể bị hạn chế.

Ngược lại, chênh áp quá lớn lại có thể làm tăng tổn thất áp suất, tiếng ồn và nguy cơ xói mòn.

Mục tiêu là lựa chọn cấu hình phù hợp với yêu cầu của quá trình.

12. Những dữ liệu nên gửi khi yêu cầu chọn van

Nếu cần tư vấn van cầu hơi, nên cung cấp:

1. DN đường ống.

2. Loại hơi.

3. Áp suất đầu vào.

4. Áp suất đầu ra.

5. Nhiệt độ.

6. Lưu lượng tối thiểu.

7. Lưu lượng bình thường.

8. Lưu lượng tối đa.

9. Chế độ On/Off hoặc tuyến tính.

10. Áp suất khí điều khiển.

11. Tín hiệu điều khiển.

12. Yêu cầu fail-safe.

Càng đầy đủ dữ liệu, việc lựa chọn van và actuator càng chính xác.

Kết luận

Chênh áp là một trong những thông số quan trọng khi lựa chọn van dù khí nén, đặc biệt đối với các hệ thống hơi có yêu cầu điều tiết.

Không thể chỉ dựa vào DN hoặc áp suất danh nghĩa để quyết định actuator và cấu hình van. Chênh áp, lưu lượng, nhiệt độ, đặc tính trim và chế độ vận hành cần được xem xét đồng thời.

Tân Thành khuyến nghị khi lựa chọn van cầu hơi hoặc các dòng van công nghiệp điều khiển khí nén, người dùng nên cung cấp đầy đủ thông số vận hành để xác định đúng cấu hình. Một lựa chọn phù hợp từ đầu sẽ giúp hạn chế tình trạng van thiếu lực, điều tiết không ổn định và giảm nguy cơ hao mòn sớm trong hệ thống.
