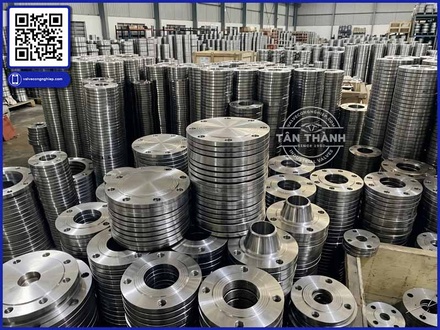

Không phải mọi hệ thống đường ống đều sử dụng cùng một kiểu mặt bích. Tùy phương pháp kết nối, điều kiện vận hành, thiết bị đi kèm và yêu cầu bảo trì, người sử dụng có thể lựa chọn những dạng mặt bích khác nhau.

Trong các hệ thống sử dụng tiêu chuẩn Nhật Bản, mặt bích JIS xuất hiện với nhiều dạng kết cấu và mục đích sử dụng. Việc lựa chọn đúng loại giúp quá trình thi công thuận lợi, tăng độ ổn định của mối nối và giảm nguy cơ phát sinh sự cố trong quá trình vận hành.

Bên cạnh JIS, trên thị trường còn phổ biến mặt bích DIN và mặt bích ANSI. Do đó, khi lựa chọn phụ kiện cho hệ thống, cần xác định rõ tiêu chuẩn trước khi quan tâm đến kiểu kết nối.

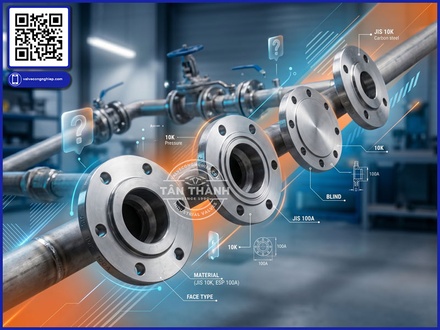

1. Mặt bích cổ hàn

Mặt bích cổ hàn là một trong những dạng được sử dụng trong các hệ thống yêu cầu kết nối hàn chắc chắn.

Phần cổ của mặt bích được thiết kế để liên kết với đường ống bằng phương pháp hàn. Kết cấu này giúp truyền ứng suất từ mặt bích vào đường ống tốt hơn so với một số kiểu kết nối đơn giản.

Loại mặt bích này thường được cân nhắc trong các hệ thống có yêu cầu cao về độ ổn định của mối nối.

Khi lựa chọn cần chú ý đến:

• Đường kính đường ống.

• Chiều dày thành ống.

• Vật liệu.

• Cấp áp.

• Điều kiện nhiệt độ.

• Phương pháp hàn.

2. Mặt bích ren

Mặt bích ren được thiết kế để kết nối với đường ống có ren mà không cần thực hiện mối hàn trực tiếp tại vị trí kết nối.

Đây có thể là phương án thuận tiện trong một số hệ thống mà việc hàn gặp hạn chế.

Tuy nhiên, khả năng chịu áp và phạm vi sử dụng cần được xác định theo tiêu chuẩn và điều kiện thực tế.

Không nên mặc định rằng mặt bích ren có thể sử dụng cho mọi hệ thống chỉ vì việc lắp đặt đơn giản hơn.

3. Mặt bích mù

Mặt bích mù không có lỗ thông dòng ở trung tâm và được sử dụng để bịt kín đầu đường ống hoặc một vị trí cần đóng kín.

Ưu điểm của loại này là có thể tháo lắp khi cần kiểm tra hoặc mở rộng hệ thống.

Trong quá trình lựa chọn, cần quan tâm đến:

• DN.

• Cấp áp.

• Tiêu chuẩn.

• Vật liệu.

• Kích thước lỗ bulông.

• Điều kiện làm việc.

Đặc biệt với đường ống áp lực, mặt bích mù phải đáp ứng đúng yêu cầu thiết kế.

4. Mặt bích rời

Mặt bích rời có kết cấu cho phép sử dụng linh hoạt hơn trong một số phương án thi công.

Ưu điểm nổi bật của dạng này là khả năng điều chỉnh vị trí lỗ bulông tương đối thuận tiện trong quá trình lắp đặt.

Tuy nhiên, người sử dụng cần lựa chọn đúng phần ống, vòng bích và các chi tiết đi kèm để đảm bảo khả năng làm kín.

5. Lựa chọn mặt bích theo môi chất

Môi chất là một trong những yếu tố cần được xem xét khi lựa chọn.

Hệ thống nước

Đối với đường nước, việc lựa chọn có thể tập trung vào áp suất, nhiệt độ, vật liệu và yêu cầu chống ăn mòn.

Hệ thống hơi

Hơi nóng đặt ra yêu cầu cao hơn về khả năng chịu nhiệt của mặt bích, gioăng và bulông.

Không nên lựa chọn chỉ dựa vào áp suất ở điều kiện nhiệt độ thường.

Hệ thống hóa chất

Đối với hóa chất, khả năng tương thích vật liệu là yếu tố rất quan trọng.

Một loại vật liệu phù hợp với nước chưa chắc phù hợp với môi chất có tính ăn mòn.

Hệ thống PCCC

Hệ thống phòng cháy chữa cháy thường yêu cầu các thiết bị và phụ kiện đồng bộ với thiết kế hệ thống. Mặt bích cần phù hợp với van, đường ống và tiêu chuẩn được quy định trong công trình.

6. Chọn mặt bích theo vật liệu

Mặt bích có thể được sản xuất từ nhiều vật liệu khác nhau.

Thép carbon

Có độ bền cơ học tốt và được sử dụng phổ biến trong nhiều hệ thống công nghiệp.

Inox

Có khả năng chống ăn mòn tốt hơn trong nhiều môi trường và thường được cân nhắc khi yêu cầu vệ sinh hoặc chống ăn mòn cao.

Gang

Có thể được sử dụng trong nhiều hệ thống đường nước và các ứng dụng phù hợp với đặc tính vật liệu.

Việc lựa chọn vật liệu cần căn cứ vào điều kiện thực tế chứ không chỉ dựa vào giá thành.

7. Chọn theo cấp áp

Đây là yếu tố quan trọng khi lựa chọn mặt bích JIS.

Hệ thống có áp suất làm việc khác nhau sẽ yêu cầu cấp áp khác nhau. Người sử dụng cần xem xét đồng thời áp suất và nhiệt độ.

Không nên lựa chọn một cấp áp chỉ vì “cao hơn thì tốt hơn”. Mặt bích cần đồng bộ với thiết bị và tiêu chuẩn thiết kế của hệ thống.

8. Kiểm tra kích thước trước khi đặt hàng

Một bộ thông số nên được kiểm tra gồm:

• DN.

• Đường kính ngoài.

• Đường kính trong.

• Chiều dày.

• PCD.

• Số lượng lỗ.

• Đường kính lỗ.

• Kiểu kết nối.

• Cấp áp.

• Vật liệu.

Nếu thiếu một trong những thông tin quan trọng, khả năng lựa chọn sai sẽ tăng.

9. Mặt bích JIS có thể lắp với mặt bích DIN không?

Không nên mặc định rằng có thể.

Mặc dù cùng có các kích thước DN tương ứng, mặt bích JIS và mặt bích DIN có thể khác nhau về PCD, số lỗ, đường kính lỗ và kích thước tổng thể.

Nếu hệ thống cần chuyển đổi tiêu chuẩn, phải kiểm tra cụ thể từng kích thước.

Trong một số trường hợp, giải pháp chuyển tiếp có thể được sử dụng nhưng cần được thiết kế phù hợp.

10. Mặt bích JIS và ANSI có gì cần lưu ý?

Tương tự DIN, mặt bích ANSI sử dụng hệ thống kích thước và cấp áp riêng.

Các ký hiệu Class trên mặt bích ANSI không nên được quy đổi trực tiếp sang cấp JIS chỉ bằng cách nhìn vào con số.

Khi thay thế giữa hai tiêu chuẩn, cần xem xét:

• Áp suất.

• Nhiệt độ.

• Vật liệu.

• Kích thước.

• PCD.

• Số lượng lỗ.

• Bề mặt làm kín.

11. Những trường hợp lựa chọn sai thường gặp

Sai DN

Đường ống DN100 nhưng lựa chọn mặt bích không đúng kích thước danh nghĩa.

Đúng DN nhưng sai tiêu chuẩn

Đây là lỗi phổ biến khi thay thế phụ kiện.

Đúng tiêu chuẩn nhưng sai cấp áp

Mặt bích không đáp ứng điều kiện làm việc có thể gây rủi ro cho hệ thống.

Chọn sai vật liệu

Môi trường ăn mòn có thể khiến mặt bích xuống cấp nhanh chóng.

Không kiểm tra gioăng

Mặt bích phù hợp nhưng gioăng không phù hợp vẫn có thể gây rò rỉ.

12. Cách lựa chọn mặt bích theo từng bước

Bước 1: Xác định tiêu chuẩn hệ thống.

Bước 2: Xác định DN.

Bước 3: Xác định áp suất và nhiệt độ.

Bước 4: Chọn loại mặt bích phù hợp với phương pháp kết nối.

Bước 5: Xác định vật liệu.

Bước 6: Kiểm tra PCD, số lỗ và đường kính lỗ.

Bước 7: Kiểm tra kiểu bề mặt làm kín.

Bước 8: Xác định loại gioăng.

Bước 9: Đối chiếu với van và thiết bị cần kết nối.

Bước 10: Kiểm tra lại toàn bộ thông số trước khi lắp đặt.

13. Kinh nghiệm lựa chọn từ Tân Thành

Từ góc nhìn kỹ thuật của Công ty Tân Thành, việc lựa chọn mặt bích hiệu quả nhất là không tách rời mặt bích khỏi toàn bộ hệ thống.

Một mặt bích không hoạt động độc lập. Nó kết nối với đường ống, van, gioăng, bulông và thiết bị khác.

Vì vậy, khi lựa chọn cần đặt câu hỏi:

• Nó kết nối với thiết bị nào?

• Thiết bị đó sử dụng tiêu chuẩn gì?

• Đường ống có kích thước bao nhiêu?

• Môi chất là gì?

• Áp suất và nhiệt độ làm việc bao nhiêu?

• Hệ thống yêu cầu vật liệu nào?

• Có cần tháo lắp thường xuyên không?

Trả lời đầy đủ các câu hỏi trên sẽ giúp việc lựa chọn chính xác hơn rất nhiều.

Kết luận

Có nhiều dạng mặt bích JIS phục vụ các phương án kết nối khác nhau. Việc lựa chọn không nên chỉ dựa vào hình dạng hoặc kích thước DN mà cần xem xét tiêu chuẩn, cấp áp, vật liệu, phương pháp kết nối và điều kiện vận hành.

Đặc biệt, khi hệ thống có nhiều thiết bị nhập khẩu từ các quốc gia khác nhau, cần phân biệt rõ mặt bích JIS, mặt bích DIN và mặt bích ANSI để tránh nhầm lẫn trong quá trình thi công và bảo trì.

Một lựa chọn đúng ngay từ đầu sẽ giúp mối nối ổn định, thuận tiện bảo trì và giảm nguy cơ rò rỉ trong quá trình vận hành.

Công ty Tân Thành khuyến nghị người sử dụng luôn đối chiếu thông số kỹ thuật thực tế với tiêu chuẩn của hệ thống trước khi lựa chọn hoặc thay thế mặt bích.
