Tìm hiểu về các loại van cửa phai Penstock

Không phải tất cả van cửa phai Penstock đều có cùng kết cấu. Tùy theo vị trí lắp đặt, chiều dòng nước, kích thước cửa, chiều cao cột nước và phương thức vận hành, Penstock có thể được thiết kế theo nhiều dạng khác nhau.

Việc phân loại giúp người đọc hiểu rõ hơn về cấu trúc và nguyên lý hoạt động của thiết bị.

Trong thực tế, khi tìm hiểu về van công nghiệp, nhiều người quen thuộc với van cổng, van bướm hay van cầu nhưng ít chú ý đến những thiết bị chuyên dụng như cửa phai.

Phân loại theo phương thức lắp đặt

Một cách phân loại phổ biến là dựa vào vị trí cửa được bố trí trong công trình.

Penstock lắp trên tường

Loại này thường được gắn trực tiếp lên bề mặt tường hoặc kết cấu bê tông.

Khung cửa được cố định vào công trình, trong khi cánh cửa chuyển động trong rãnh dẫn hướng.

Dạng này có thể được sử dụng tại các cửa thông của bể hoặc mương.

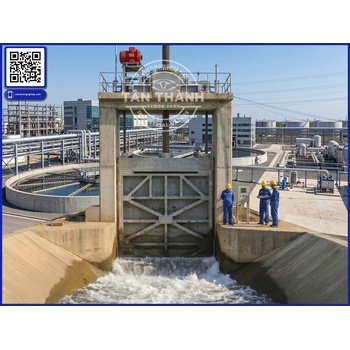

Penstock đặt trong mương

Ở dạng này, cửa được bố trí trực tiếp trong tuyến mương dẫn nước.

Hai bên cửa thường có kết cấu dẫn hướng giúp cánh cửa chuyển động ổn định.

Đây là hình thức thường gặp trong các hệ thống xử lý nước và nước thải.

Phân loại theo hướng áp lực nước

Áp lực nước tác động lên cửa là yếu tố quan trọng trong thiết kế.

Cửa có thể được thiết kế để chịu áp lực từ một phía hoặc tùy theo cấu trúc có khả năng làm việc với điều kiện áp lực khác nhau.

Việc xác định hướng áp lực giúp lựa chọn kết cấu cánh, khung và hệ thống làm kín phù hợp.

Phân loại theo phương thức vận hành

Vận hành bằng tay

Đây là dạng sử dụng cơ cấu nâng hạ thủ công.

Người vận hành tác động vào tay quay hoặc cơ cấu tương ứng để đưa cửa lên hoặc xuống.

Cách này có kết cấu tương đối trực quan và phù hợp với những vị trí không yêu cầu tự động hóa cao.

Vận hành cơ khí

Đối với cửa lớn, cơ cấu truyền động có thể được sử dụng để tạo lực nâng cần thiết.

Điều này giúp giảm sức người và hỗ trợ vận hành ổn định.

Vận hành tự động

Một số công trình có yêu cầu điều khiển từ xa hoặc tích hợp hệ thống tự động hóa.

Khi đó, Penstock có thể được kết hợp với bộ truyền động và hệ thống điều khiển phù hợp.

Phân loại theo kích thước

Kích thước Penstock phụ thuộc vào kích thước cửa nước mà thiết bị cần kiểm soát.

Một cửa nhỏ có thể sử dụng kết cấu đơn giản.

Trong khi đó, cửa lớn cần được tính toán kỹ hơn về:

• Trọng lượng cánh.
• Áp lực nước.
• Lực nâng.
• Độ cứng khung.
• Độ ổn định.
• Kết cấu liên kết với công trình.

Không nên đánh giá một Penstock chỉ bằng kích thước danh nghĩa mà bỏ qua điều kiện tải thực tế.

Vật liệu chế tạo Penstock

Vật liệu là yếu tố quan trọng đối với tuổi thọ của cửa phai.

Tùy môi trường, nhà thiết kế có thể cân nhắc vật liệu có khả năng chống ăn mòn phù hợp.

Đối với hệ thống nước thải, nguy cơ ăn mòn có thể cao hơn so với một số môi trường nước sạch.

Ngoài vật liệu chính, gioăng và các chi tiết cơ khí cũng phải phù hợp với điều kiện làm việc.

Penstock và khả năng làm kín

Một trong những yêu cầu quan trọng của cửa phai là hạn chế lượng nước rò qua khi cửa đóng.

Tuy nhiên, mức độ kín thực tế không chỉ phụ thuộc vào gioăng.

Các yếu tố liên quan gồm:

• Độ phẳng bề mặt.
• Độ chính xác khi lắp đặt.
• Độ thẳng của khung.
• Tình trạng gioăng.
• Cặn bẩn tại vị trí làm kín.
• Áp lực nước.
• Độ ổn định của cánh cửa.

Do đó, bảo trì đúng cách có vai trò quan trọng trong việc duy trì khả năng làm kín.

So sánh Penstock với van cổng

Trong tài liệu kỹ thuật, Penstock đôi khi được đặt cạnh van cổng Gate Valve vì cả hai đều có bộ phận chắn dòng chuyển động lên xuống.

Tuy nhiên, sự khác biệt về cấu tạo là khá rõ.

Gate Valve có thân van và được lắp trực tiếp trên đường ống.

Penstock thường không có dạng thân van kín như Gate Valve mà là một bộ cửa gồm khung, cánh và cơ cấu nâng.

Vì vậy, hai thiết bị không nên được xem là hoàn toàn tương đương.

Penstock có phải van công nghiệp không?

Cách gọi phụ thuộc vào phạm vi phân loại của từng tài liệu.

Nếu sử dụng khái niệm rộng về thiết bị kiểm soát dòng chảy trong công nghiệp, Penstock có thể được xem là thiết bị chuyên dụng thuộc nhóm thiết bị kiểm soát nước.

Tuy nhiên, về mặt kỹ thuật, Penstock có đặc điểm riêng và không nên đồng nhất với các loại van công nghiệp dạng đường ống.

Đây cũng là lý do khi tìm kiếm thông tin về van cửa, van cổng, Gate Valve, người dùng có thể bắt gặp Penstock nhưng cần kiểm tra kỹ cấu tạo trước khi xác định thiết bị.

Những lưu ý khi thiết kế và lắp đặt

Một hệ thống cửa phai hoạt động ổn định cần được xem xét từ giai đoạn thiết kế công trình.

Trước tiên phải xác định kích thước cửa.

Tiếp theo là tính toán áp lực nước và lực tác động lên cánh.

Vị trí khung phải được cố định chắc chắn.

Rãnh dẫn hướng cần bảo đảm cánh chuyển động đúng quỹ đạo.

Bề mặt làm kín cần được kiểm tra để tránh tình trạng cửa đóng nhưng nước vẫn rò nhiều.

Ngoài ra, không gian xung quanh cơ cấu nâng cũng cần đủ để nhân viên vận hành và bảo trì.

Bảo trì Penstock như thế nào?

Bảo trì định kỳ giúp phát hiện sớm các vấn đề.

Một số hạng mục nên được kiểm tra gồm:

Cánh cửa: kiểm tra biến dạng, ăn mòn hoặc bám cặn.

Khung cửa: kiểm tra độ ổn định và tình trạng liên kết.

Gioăng: kiểm tra tình trạng lão hóa, biến dạng hoặc hư hỏng.

Trục nâng: kiểm tra khả năng vận hành và tình trạng bôi trơn theo thiết kế.

Rãnh dẫn hướng: vệ sinh cặn và vật thể có thể cản trở chuyển động.

Bộ truyền động: kiểm tra hoạt động của cơ cấu nâng hạ.

Tân Thành chia sẻ kiến thức về van cửa phai

Theo góc nhìn kỹ thuật, Penstock là thiết bị có mối liên hệ rất chặt với công trình nơi nó được lắp đặt.

Điều này khác với nhiều loại van công nghiệp đường ống, vốn có thể được lựa chọn dựa trên các thông số như DN, PN, vật liệu, kiểu kết nối và môi trường lưu chất.

Với Penstock, ngoài thông số thiết bị còn phải xem xét kích thước cửa, kết cấu bê tông, hướng dòng nước và áp lực tác động.

Kết luận

Van cửa phai Penstock có thể được phân loại dựa trên vị trí lắp đặt, hướng áp lực, phương thức vận hành, kích thước và vật liệu chế tạo.

Mỗi dạng có những đặc điểm riêng nhằm đáp ứng điều kiện của từng công trình.

Việc phân biệt Penstock với van cửa, van cổng và Gate Valve cũng rất quan trọng, bởi dù đều có chức năng kiểm soát dòng chảy nhưng thiết kế và môi trường ứng dụng không giống nhau.

Tân Thành chia sẻ những nội dung trên như một tài liệu tham khảo về thiết bị kiểm soát dòng nước, giúp người đọc có thêm cơ sở khi tìm hiểu hệ thống van công nghiệp và các thiết bị chuyên dụng trong công trình xử lý nước.
