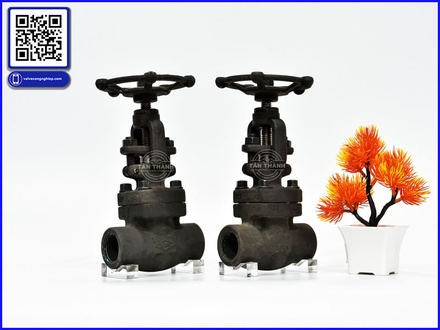

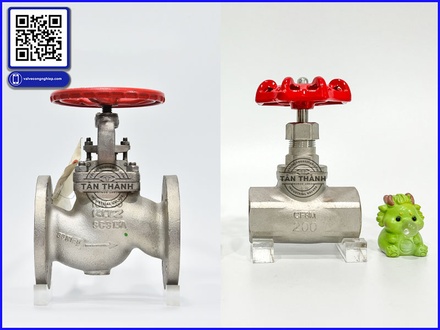

Cách đọc thông số van cầu Globe Valve: DN, PN, Class, vật liệu và kiểu kết nối

1.000.000.000 VND

Còn hàng (500 sản phẩm)

Viết một đánh giá

---

Thêm vào giỏ hàng

Yêu thích

Một trong những nguyên nhân khiến việc lựa chọn van cầu Globe Valve trở nên khó khăn là trên catalogue thường xuất hiện rất nhiều thông số kỹ thuật.

Người mua có thể nhìn thấy DN, PN, Class, body material, trim, end connection, temperature rating, pressure rating… nhưng không phải ai cũng hiểu mỗi thông số ảnh hưởng như thế nào đến khả năng sử dụng của van.

Đối với van cầu hơi, việc đọc đúng thông số càng quan trọng vì hơi nước thường làm việc ở nhiệt độ và áp suất cao.

Bài viết này tập trung vào cách phân tích thông số thay vì chỉ giải thích định nghĩa Globe Valve.

1. DN là gì và tại sao chưa đủ để chọn van?

DN là kích thước danh nghĩa của van và đường ống.

Ví dụ:

• DN15.

• DN20.

• DN25.

• DN40.

• DN50.

• DN80.

• DN100.

Khi người dùng nói “tôi cần van cầu DN50”, thông tin này mới chỉ xác định một phần.

Vẫn chưa biết:

• Van dùng cho môi chất gì?

• Áp suất bao nhiêu?

• Nhiệt độ bao nhiêu?

• Vật liệu gì?

• Kết nối gì?

Vì vậy, không nên chọn van chỉ dựa vào DN.

2. PN và Class có giống nhau không?

PN và Class đều liên quan đến cấp áp lực nhưng thuộc những hệ quy chiếu khác nhau.

Trong catalogue, có thể bắt gặp:

PN10, PN16, PN25, PN40...

hoặc:

Class 150, Class 300, Class 600...

Không nên tự động quy đổi hai hệ thống bằng cách lấy một con số nhân chia đơn giản.

Áp suất cho phép thực tế còn phụ thuộc vào vật liệu và nhiệt độ.

Đặc biệt, khi nhiệt độ tăng, khả năng chịu áp của vật liệu có thể thay đổi.

3. Pressure rating cần đọc cùng nhiệt độ

Đây là một điểm rất quan trọng đối với van hơi Globe Valve.

Một van có thể được công bố chịu một mức áp suất nhất định tại điều kiện tham chiếu.

Khi nhiệt độ tăng, giới hạn áp suất cho phép có thể giảm.

Do đó, khi sử dụng van cho hơi nóng, phải xem xét bảng pressure-temperature rating của nhà sản xuất nếu có.

Không nên lấy một con số áp suất rồi áp dụng cho mọi nhiệt độ.

4. Body Material – vật liệu thân van

Thông số vật liệu thân quyết định nhiều đến khả năng ứng dụng.

Các nhóm thường gặp:

• Gang.

• Đồng.

• Thép carbon.

• Thép không gỉ.

• Các hợp kim khác.

Van cầu gang

Van cầu gang thường được sử dụng trong các hệ thống nước và ứng dụng phù hợp với giới hạn vật liệu.

Van cầu đồng

Van cầu đồng thường phổ biến ở các đường ống nhỏ.

Van cầu thép

Van cầu thép thường được sử dụng trong nhiều hệ thống công nghiệp có yêu cầu cao hơn về độ bền.

Không nên đánh giá vật liệu chỉ theo tên gọi mà phải xem đúng cấp vật liệu.

5. Trim quan trọng như thế nào?

Trim là nhóm các bộ phận bên trong van tiếp xúc hoặc tác động trực tiếp đến dòng môi chất.

Tùy thiết kế, trim có thể liên quan đến:

• Đĩa.

• Ghế.

• Ty.

• Các chi tiết bên trong khác.

Nếu thân van tốt nhưng vật liệu bên trong không phù hợp với môi chất, tuổi thọ van vẫn có thể bị ảnh hưởng.

Đặc biệt đối với hệ thống có nhiệt độ cao, sự giãn nở nhiệt của các chi tiết cần được tính đến.

6. Kiểu kết nối ảnh hưởng đến việc lắp đặt

Globe Valve có thể được thiết kế với nhiều kiểu kết nối.

Phổ biến gồm:

• Ren.

• Mặt bích.

• Hàn socket.

• Hàn đối đầu trong một số thiết kế.

Đối với đường ống lớn, kết nối mặt bích thường được sử dụng rộng rãi.

Đường ống nhỏ có thể sử dụng kết nối ren tùy hệ thống.

Việc lựa chọn phải đồng bộ với tiêu chuẩn đường ống.

7. Mặt bích của van có thể không giống nhau

Một lỗi rất dễ xảy ra là mua đúng DN nhưng sai tiêu chuẩn mặt bích.

Ví dụ, hệ thống có thể sử dụng:

• JIS.

• DIN.

• ANSI/ASME.

Các tiêu chuẩn có thể có kích thước và bố trí lỗ khác nhau.

Vì vậy, khi đặt van cầu Globe Valve mặt bích, cần xác định tiêu chuẩn của cả van và đường ống.

8. Van cầu chữ ngã và hướng lắp

Globe Valve thường có hướng dòng được chỉ rõ trên thân.

Khi lắp đặt, kỹ thuật viên cần kiểm tra:

• Mũi tên dòng chảy.

• Vị trí tay van.

• Khoảng không bảo trì.

• Hướng tháo nắp.

• Khả năng tiếp cận packing.

Việc lắp đặt đúng giúp van vận hành thuận lợi hơn và hạn chế sai sót trong bảo trì.

9. Van hơi chữ ngã cần quan tâm gì?

Với van cầu chữ ngã, nên đặc biệt chú ý:

Nhiệt độ → áp suất → vật liệu → gioăng → packing → hướng dòng → cấp áp lực.

Nếu hệ thống có hơi bão hòa hoặc hơi quá nhiệt, điều kiện làm việc có thể khác nhau đáng kể.

Vì vậy, không nên chỉ nói “dùng cho hơi” mà cần xác định loại hơi và thông số vận hành.

10. Globe Valve dùng để đóng/mở hay điều tiết?

Đây là câu hỏi cần được đặt ra trước khi chọn model.

Nếu van chỉ dùng để đóng mở, cấu hình có thể khác với van thường xuyên điều tiết.

Nếu van hoạt động như một van điều khiển, cần xem xét thêm:

• Lưu lượng.

• Chênh áp.

• Đặc tính dòng.

• Tiếng ồn.

• Xói mòn.

• Cavitation nếu là chất lỏng.

• Actuator.

Việc xác định nhiệm vụ giúp tránh chọn sai sản phẩm.

11. Làm thế nào để so sánh hai báo giá?

Giả sử có hai báo giá:

Sản phẩm A: 3 triệu đồng.

Sản phẩm B: 4,5 triệu đồng.

Không thể kết luận A rẻ hơn nên tốt hơn.

Cần kiểm tra:

• Cùng DN?

• Cùng PN/Class?

• Cùng vật liệu?

• Cùng tiêu chuẩn?

• Cùng kiểu kết nối?

• Cùng thương hiệu?

• Cùng xuất xứ?

• Cùng cấu hình bên trong?

• Cùng điều kiện bảo hành?

Chỉ khi tương đồng về thông số mới có thể so sánh giá van công nghiệp một cách công bằng.

12. Vì sao nên chú ý đến nguồn gốc?

Đối với những hệ thống quan trọng, việc lựa chọn van công nghiệp chính hãng giúp doanh nghiệp dễ dàng truy xuất thông tin kỹ thuật và đối chiếu catalogue.

Nguồn gốc rõ ràng cũng giúp quá trình bảo trì và thay thế thuận lợi hơn.

Tân Thành định hướng cung cấp các sản phẩm van công nghiệp với thông tin kỹ thuật rõ ràng để khách hàng có cơ sở lựa chọn.

13. Checklist trước khi đặt van cầu

Trước khi đặt hàng, có thể sử dụng checklist sau:

□ Môi chất: Hơi/nước/dầu/khí.

□ DN: Kích thước danh nghĩa.

□ Áp suất: Áp suất làm việc thực tế.

□ Nhiệt độ: Nhiệt độ vận hành.

□ PN/Class: Cấp áp lực.

□ Body: Vật liệu thân.

□ Trim: Vật liệu chi tiết bên trong.

□ Connection: Ren/mặt bích/hàn.

□ Standard: Tiêu chuẩn kết nối.

□ Operation: Tay quay/actuator.

□ Quantity: Số lượng.

Checklist này đơn giản nhưng có thể giúp giảm đáng kể khả năng chọn nhầm model.

14. Giá van cầu phụ thuộc vào những yếu tố nào?

Giá van công nghiệp không có một mức cố định.

Đối với Globe Valve, giá có thể phụ thuộc vào:

• Kích thước.

• Vật liệu.

• Áp suất.

• Nhiệt độ.

• Thương hiệu.

• Xuất xứ.

• Tiêu chuẩn.

• Kiểu kết nối.

• Kiểu điều khiển.

• Số lượng.

Ví dụ, một van cầu đồng DN25 kết nối ren chắc chắn sẽ có cấu hình khác một van cầu thép DN100 mặt bích Class cao.

Do đó, khi cần báo giá, cung cấp càng đầy đủ thông số càng tốt.

15. Tân Thành và việc lựa chọn van công nghiệp

Tân Thành cung cấp và tư vấn các dòng van công nghiệp phục vụ hệ thống đường ống.

Đối với khách hàng đang tìm van công nghiệp chính hãng, việc xác định rõ thông số trước khi lựa chọn sẽ giúp quá trình tư vấn nhanh và chính xác hơn.

Đặc biệt với Globe Valve, chỉ cần cung cấp môi chất, DN, áp suất, nhiệt độ và kiểu kết nối, việc xác định nhóm sản phẩm phù hợp sẽ thuận lợi hơn nhiều.

Kết luận

Đọc thông số van cầu Globe Valve không khó nếu chia nhỏ thành từng nhóm: kích thước, áp suất, nhiệt độ, vật liệu, kết nối và chức năng.

Trong đó, van cầu hơi, van hơi chữ ngã, van cầu chữ ngã cần được đánh giá kỹ hơn vì điều kiện nhiệt độ và áp suất của hệ thống hơi thường khắt khe.

Van cầu gang, van cầu đồng và van cầu thép cũng không thể thay thế lẫn nhau trong mọi trường hợp.

Và cuối cùng, khi tham khảo giá van công nghiệp, hãy luôn so sánh trên cùng một hệ thông số.

Đây là cách đơn giản nhưng hiệu quả để doanh nghiệp lựa chọn đúng van, hạn chế chi phí phát sinh và đảm bảo thiết bị hoạt động phù hợp với hệ thống.
