Đai khởi thủy (Tapping Saddle) là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng trong hệ thống đường ống

1.000.000.000 VND

Còn hàng (11 sản phẩm)

Viết một đánh giá

---

Thêm vào giỏ hàng

Yêu thích

Trong các hệ thống cấp nước và đường ống công nghiệp, việc tạo thêm nhánh rẽ mà không cần thay thế hoặc cắt bỏ toàn bộ đường ống luôn là bài toán được nhiều kỹ sư quan tâm. Đó cũng là lý do đai khởi thủy ngày càng được ứng dụng rộng rãi nhờ khả năng lắp đặt nhanh, tiết kiệm thời gian và đảm bảo độ kín của hệ thống.

Bài viết dưới đây, Công ty Tân Thành sẽ chia sẻ những kiến thức chuyên môn về đai khởi thủy, từ cấu tạo, nguyên lý hoạt động đến các ứng dụng thực tế và cách lựa chọn phù hợp cho từng hệ thống.

Đai khởi thủy là gì?

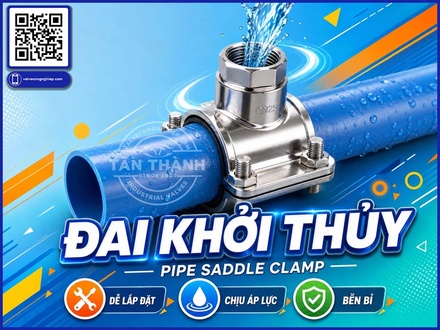

Đai khởi thủy là phụ kiện được lắp ôm bên ngoài đường ống chính nhằm tạo ra một điểm đấu nối mới để dẫn lưu chất sang đường ống nhánh mà không cần thay đổi kết cấu của toàn bộ hệ thống.

• Tên tiếng Anh: Tapping Saddle
• Tên chuyên ngành: Pipe Tapping Saddle, Service Saddle Clamp hoặc Saddle Clamp

Thiết bị này được sử dụng phổ biến trong hệ thống cấp nước sạch, phòng cháy chữa cháy (PCCC), tưới tiêu, xử lý nước và nhiều hệ thống đường ống công nghiệp khác.

Khác với các phương pháp cắt và lắp thêm tê (Tee), đai khởi thủy giúp việc mở rộng hệ thống diễn ra nhanh chóng, giảm thời gian thi công và hạn chế ảnh hưởng đến quá trình vận hành.

Cấu tạo của đai khởi thủy

Mặc dù có nhiều kiểu dáng khác nhau nhưng một đai khởi thủy tiêu chuẩn thường gồm các bộ phận sau:

Thân đai

Là bộ phận bao quanh đường ống chính, thường được chế tạo từ:

• Gang dẻo (Ductile Iron)
• Inox 304 hoặc Inox 316
• Nhựa HDPE
• Composite

Tùy theo môi trường sử dụng mà vật liệu sẽ được lựa chọn để đảm bảo độ bền và khả năng chống ăn mòn.

Gioăng làm kín

Gioăng cao su EPDM hoặc NBR được bố trí giữa thân đai và bề mặt đường ống nhằm ngăn rò rỉ nước hoặc lưu chất trong quá trình vận hành.

Bu lông – đai ốc

Các bu lông siết giúp cố định đai lên đường ống, tạo lực ép đồng đều để tăng độ kín và độ chắc chắn.

Đầu ren hoặc đầu nối

Đây là vị trí kết nối với đường ống nhánh.

Một số chuẩn kết nối phổ biến gồm:

• Ren trong BSP
• Ren NPT
• Mặt bích
• Đầu nối nhanh

Nguyên lý hoạt động của đai khởi thủy

Đai khởi thủy hoạt động theo nguyên lý kẹp chặt bên ngoài đường ống chính.

Sau khi đai được cố định bằng bu lông, người thi công tiến hành khoan xuyên qua vị trí đầu nối của đai để tạo lỗ trên đường ống chính. Lưu chất sẽ đi từ đường ống chính qua đầu ren hoặc đầu nối và phân phối sang đường ống nhánh.

Nhờ lớp gioăng cao su được ép kín giữa thân đai và bề mặt ống, hệ thống vẫn đảm bảo khả năng chống rò rỉ trong suốt quá trình làm việc.

Đây là giải pháp được đánh giá cao vì giúp mở rộng mạng lưới đường ống mà không cần tháo dỡ nhiều thiết bị.

Các loại đai khởi thủy phổ biến

Tùy theo vật liệu chế tạo và mục đích sử dụng, đai khởi thủy được chia thành nhiều loại khác nhau.

Đai khởi thủy gang dẻo

Đây là dòng được sử dụng nhiều trong hệ thống cấp nước đô thị.

Ưu điểm:

• Độ bền cơ học cao
• Chịu áp lực tốt
• Tuổi thọ dài
• Phù hợp với đường ống gang và ống HDPE

Đai khởi thủy inox

Được chế tạo từ inox 304 hoặc inox 316.

Đặc điểm nổi bật:

• Chống ăn mòn rất tốt
• Phù hợp môi trường hóa chất nhẹ
• Thích hợp khu vực ven biển
• Đảm bảo vệ sinh trong hệ thống nước sạch

Đai khởi thủy nhựa

Thường dùng cho:

• Đường ống HDPE
• Hệ thống tưới tiêu
• Hệ thống nước sinh hoạt áp lực thấp

Ưu điểm là trọng lượng nhẹ, dễ lắp đặt và giá thành hợp lý.

Ưu điểm của đai khởi thủy

Đai khởi thủy được sử dụng rộng rãi nhờ nhiều lợi ích trong thi công và vận hành.

Thi công nhanh

Không cần tháo rời đường ống hoặc thay thế bằng phụ kiện chữ T nên rút ngắn đáng kể thời gian lắp đặt.

Hạn chế ảnh hưởng đến hệ thống

Việc tạo nhánh mới ít tác động đến kết cấu hiện hữu, giúp giảm thời gian gián đoạn vận hành.

Độ kín cao

Nhờ gioăng cao su chất lượng và lực siết đồng đều, đai khởi thủy có khả năng chống rò rỉ hiệu quả.

Phù hợp nhiều loại đường ống

Có thể sử dụng cho:

• Ống gang
• Ống thép
• Ống PVC
• Ống HDPE
• Ống PE

Chi phí thi công tối ưu

So với việc thay đổi toàn bộ hệ thống đường ống, sử dụng đai khởi thủy giúp giảm đáng kể nhân công và thời gian thi công.

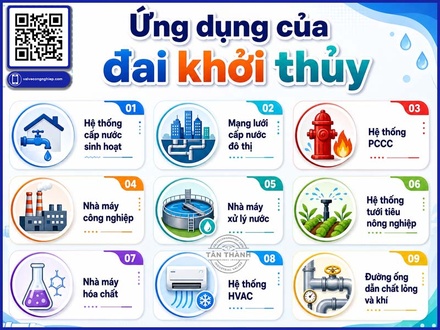

Ứng dụng của đai khởi thủy

Đai khởi thủy xuất hiện trong nhiều lĩnh vực khác nhau.

Hệ thống cấp nước sạch

Tạo các nhánh cấp nước đến khu dân cư, nhà máy hoặc tòa nhà.

Hệ thống phòng cháy chữa cháy

Tạo điểm kết nối cho đường ống cấp nước chữa cháy.

Hệ thống tưới tiêu

Ứng dụng trong nông nghiệp để phân chia nước đến từng khu vực tưới.

Nhà máy xử lý nước

Lắp đặt các đường nhánh phục vụ quá trình phân phối và điều tiết lưu lượng.

Hệ thống công nghiệp

Được sử dụng trong các hệ thống vận chuyển nước làm mát, nước tuần hoàn và nhiều loại lưu chất khác.

Kinh nghiệm lựa chọn đai khởi thủy phù hợp

Để đảm bảo hiệu quả sử dụng lâu dài, cần lưu ý một số tiêu chí sau:

• Chọn đúng đường kính phù hợp với kích thước ống chính.
• Xác định áp suất làm việc của hệ thống.
• Lựa chọn vật liệu theo môi trường sử dụng như nước sạch, nước thải hoặc môi trường có tính ăn mòn.
• Kiểm tra tiêu chuẩn ren hoặc kiểu kết nối của đầu ra.
• Ưu tiên các sản phẩm đạt tiêu chuẩn chất lượng nhằm đảm bảo độ kín và tuổi thọ.

Việc lựa chọn đúng ngay từ đầu sẽ giúp hệ thống vận hành ổn định và hạn chế chi phí bảo trì trong tương lai.

Kết luận

Đai khởi thủy (Tapping Saddle) là phụ kiện quan trọng giúp tạo nhánh kết nối trên đường ống một cách nhanh chóng, an toàn và hiệu quả. Với cấu tạo đơn giản nhưng khả năng làm kín tốt, thiết bị này được ứng dụng rộng rãi trong hệ thống cấp nước, PCCC, xử lý nước và nhiều ngành công nghiệp khác.

Thông qua bài viết trên, Công ty Tân Thành hy vọng đã mang đến những thông tin hữu ích giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, phân loại cũng như ứng dụng của đai khởi thủy trong thực tế, từ đó có thêm kiến thức khi thiết kế và vận hành hệ thống đường ống công nghiệp.
