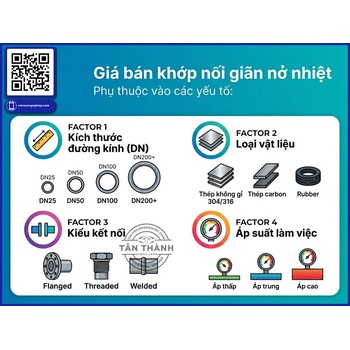

Trong một hệ thống đường ống có nhiệt độ thay đổi liên tục, việc lựa chọn đúng khớp nối giãn nở nhiệt mới chỉ là một phần của bài toán. Vị trí đặt khớp nối, điểm neo, pipe guide và cách phân chia tuyến ống mới quyết định thiết bị có thực sự hấp thụ được chuyển vị nhiệt theo thiết kế hay không. Một khớp nối tốt nhưng bố trí sai vẫn có thể bị quá tải, biến dạng hoặc giảm tuổi thọ nhanh chóng.

Đây cũng là lý do khi thiết kế hệ thống van công nghiệp, khớp nối, khớp nối nhanh, khớp nối inox hay các loại phụ kiện khớp nối, kỹ sư không nên xem từng thiết bị như một chi tiết độc lập. Khớp nối giãn nở phải được xem xét cùng toàn bộ tuyến ống và hệ thống giá đỡ.

Theo các tài liệu kỹ thuật về bellows expansion joint, hệ thống sử dụng khớp nối hấp thụ chuyển vị dọc trục cần được bố trí anchor và guide phù hợp để kiểm soát hướng chuyển động của đường ống.

Vì sao vị trí lắp đặt khớp nối giãn nở nhiệt quan trọng?

Đường ống khi nóng lên sẽ có xu hướng giãn dài. Khi nhiệt độ giảm, đường ống co lại. Nếu tuyến ống được giữ cố định ở hai đầu, chuyển vị nhiệt sẽ tạo ra lực và ứng suất trong hệ thống.

Khớp nối giãn nở được đưa vào để hấp thụ một phần chuyển vị đó. Tuy nhiên, thiết bị chỉ có thể làm việc đúng khi chuyển động được kiểm soát theo đúng phương mà thiết kế cho phép.

Nếu đường ống không có guide, tuyến ống có thể dịch chuyển ngang hoặc uốn ngoài dự kiến. Khi đó, phần bellows của khớp nối có thể phải chịu đồng thời chuyển vị ngang, lệch tâm hoặc xoắn.

Đây là một trong những nguyên nhân khiến tuổi thọ khớp nối giảm đáng kể.

Khớp nối nên đặt gần anchor hay ở giữa tuyến ống?

Với các hệ thống sử dụng axial expansion joint, một nguyên tắc thường được áp dụng là đặt khớp nối gần điểm neo để kiểm soát chuyển động của đoạn ống.

Tài liệu kỹ thuật của US Bellows cũng đưa ra các cấu hình trong đó khớp nối được đặt gần anchor và pipe guide đầu tiên được bố trí gần khớp nối nhằm hạn chế chuyển động ngoài phương mong muốn.

Một cách hình dung đơn giản:

Anchor → Pipe → Guide → Expansion Joint → Guide → Pipe → Anchor

Điều quan trọng ở đây không phải chỉ là “đặt khớp nối ở giữa đường ống”, mà là phải xác định đoạn ống nào cần được bù trừ và hướng chuyển động của đoạn đó.

Đối với tuyến ống rất dài, có thể cần chia hệ thống thành nhiều đoạn bằng intermediate anchor. Mỗi đoạn sẽ có vùng chuyển vị riêng và khớp nối tương ứng.

Main anchor và intermediate anchor khác nhau thế nào?

Đây là phần thường bị bỏ qua khi lựa chọn khớp nối ống.

Main anchor là điểm neo chính có nhiệm vụ giữ hệ thống trước các tải trọng lớn do áp suất và hoạt động của expansion joint tạo ra.

Trong khi đó, intermediate anchor được sử dụng để chia tuyến ống thành các đoạn chuyển động được kiểm soát.

US Bellows lưu ý rằng trong hệ thống compression với external main anchors, việc bố trí guide đầy đủ là cần thiết và thông thường không nên bố trí nhiều bellows giữa cùng một cặp anchor nếu không có giải pháp thiết kế phù hợp.

Vì vậy, với một tuyến ống dài, thay vì đặt một khớp nối rồi để toàn bộ đường ống tự do chuyển động, kỹ sư cần xem xét:

• Chiều dài từng đoạn ống.
• Nhiệt độ vận hành.
• Mức độ giãn nở.
• Áp suất làm việc.
• Vị trí đổi hướng.
• Vị trí thiết bị.
• Vị trí van.
• Vị trí máy bơm.
• Khả năng bố trí anchor.
• Khoảng cách giữa các pipe guide.

Pipe guide không phải là giá đỡ thông thường

Một lỗi khá phổ biến là đánh đồng pipe guide với pipe support.

Pipe support chủ yếu có nhiệm vụ đỡ trọng lượng của đường ống, môi chất, lớp bảo ôn và các thành phần liên quan.

Trong khi đó, pipe guide có nhiệm vụ kiểm soát hướng dịch chuyển của đường ống.

Đối với khớp nối giãn nở nhiệt, guide giúp đường ống chuyển động theo hướng mà expansion joint được thiết kế để hấp thụ.

Các tài liệu kỹ thuật cũng nhấn mạnh rằng pipe guide không đơn thuần thay thế cho giá đỡ trọng lượng của đường ống.

Do đó, một tuyến ống có đầy đủ support nhưng thiếu guide vẫn có thể gặp vấn đề.

Khoảng cách guide có cố định cho mọi hệ thống không?

Không nên áp dụng một con số duy nhất cho tất cả hệ thống.

Khoảng cách guide phụ thuộc vào đường kính ống, vật liệu, áp suất, cấu hình tuyến ống, loại expansion joint và yêu cầu thiết kế.

Ví dụ, tài liệu EJMA đưa ra hướng dẫn đối với các hệ thống axial movement, trong đó guide đầu tiên được bố trí rất gần expansion joint và guide thứ hai cũng nằm trong khoảng cách được kiểm soát nhằm hạn chế chuyển động ngang của đường ống.

Do đó, khi thi công thực tế, cần ưu tiên:

1. Bản vẽ thiết kế.
2. Tài liệu kỹ thuật của nhà sản xuất.
3. Tiêu chuẩn áp dụng cho dự án.
4. Điều kiện vận hành thực tế.

Không nên lấy khoảng cách guide của một hệ thống khác rồi áp dụng nguyên xi.

Những vị trí cần đặc biệt chú ý

Khớp nối giãn nở nhiệt cần được xem xét kỹ khi tuyến ống:

• Có chiều dài lớn.
• Làm việc ở nhiệt độ cao.
• Có sự thay đổi nhiệt độ thường xuyên.
• Kết nối với bơm hoặc thiết bị có nozzle.
• Có nhiều nhánh.
• Có nhiều đường kính ống khác nhau.
• Có thay đổi hướng.
• Có van công nghiệp hoặc cụm thiết bị nặng.
• Có không gian hạn chế cho anchor.

Đặc biệt, khu vực gần bơm và thiết bị công nghệ cần tránh để chuyển vị của đường ống truyền tải quá mức lên nozzle.

Một hệ thống valve công nghiệp được lựa chọn chính xác nhưng chịu tải từ đường ống sai thiết kế vẫn có thể phát sinh rò rỉ tại mặt bích hoặc ảnh hưởng đến khả năng vận hành.

Có nên đặt khớp nối ngay cạnh van?

Không có một câu trả lời chung cho mọi hệ thống.

Việc đặt khớp nối gần van phải dựa trên cấu hình đường ống và tải trọng mà van có thể chịu.

Nếu mục đích là hấp thụ chuyển vị nhiệt của một đoạn tuyến, vị trí khớp nối phải được xác định từ phân tích chuyển vị. Không nên đặt khớp nối chỉ vì “gần van sẽ tiện thi công”.

Đặc biệt với các cụm có van công nghiệp, van bướm, van bi, van cầu hoặc thiết bị điều khiển, cần đảm bảo tải trọng đường ống không truyền bất lợi vào thân van và mặt bích.

Những lỗi bố trí thường gặp

Một số lỗi có thể gặp trong thực tế gồm:

Thứ nhất, không có anchor đúng vị trí.

Khớp nối có thể bị áp lực làm dịch chuyển ngoài thiết kế.

Thứ hai, thiếu pipe guide.

Đường ống không được kiểm soát hướng chuyển động.

Thứ ba, đặt expansion joint quá xa anchor.

Đoạn ống phía trước khớp nối có thể phát sinh chuyển động ngoài dự kiến.

Thứ tư, sử dụng khớp nối để bù sai lệch đường ống.

Expansion joint không nên trở thành công cụ “kéo” hai đầu ống về đúng vị trí.

Thứ năm, bố trí support nhưng không xét chuyển vị nhiệt.

Giá đỡ quá cứng hoặc bố trí sai có thể cản trở chuyển động cần thiết của tuyến ống.

Kết luận

Bố trí khớp nối giãn nở nhiệt không đơn giản là chọn đúng DN rồi lắp vào một vị trí bất kỳ trên đường ống. Anchor, intermediate anchor, pipe guide và support phải được xem xét đồng thời với chuyển vị nhiệt và điều kiện áp suất của hệ thống.

Đối với các hệ thống sử dụng van công nghiệp, khớp nối ống, khớp nối inox, khớp nối mềm cao su và phụ kiện khớp nối, việc kiểm soát chuyển động đường ống ngay từ giai đoạn thiết kế sẽ giúp hạn chế tải bất lợi lên thiết bị.
