Trong lĩnh vực cơ điện và hệ thống đường ống công nghiệp, ký hiệu van công nghiệp là một phần không thể thiếu trên các bản vẽ kỹ thuật. Đây được xem như “ngôn ngữ chuyên ngành” giúp kỹ sư, đơn vị thi công và nhân viên vận hành nhận biết nhanh loại van đang sử dụng trong hệ thống.

Từ hệ thống cấp thoát nước, hơi nóng, khí nén cho đến nhà máy hóa chất hay thực phẩm, mỗi loại van đều có ký hiệu riêng nhằm thể hiện chức năng hoạt động, hướng dòng chảy và cấu tạo cơ bản của thiết bị. Nếu đọc sai ký hiệu, việc lựa chọn hoặc lắp đặt sai van hoàn toàn có thể gây rò rỉ, giảm hiệu suất hoặc thậm chí ảnh hưởng đến toàn bộ hệ thống vận hành.

Trong bài viết này, công ty Tân Thành sẽ chia sẻ chi tiết cách nhận biết ký hiệu các loại van công nghiệp phổ biến hiện nay, đồng thời giúp bạn hiểu rõ ứng dụng thực tế của từng dòng van trong hệ thống đường ống.

Ký Hiệu Van Công Nghiệp Dùng Để Làm Gì?

Trong các bản vẽ P&ID hoặc sơ đồ M&E, kỹ sư không thể ghi đầy đủ tên từng thiết bị trên đường ống. Thay vào đó, các loại van sẽ được thể hiện bằng ký hiệu quy ước để:

• Tiết kiệm không gian bản vẽ
• Dễ theo dõi hệ thống
• Tăng tốc độ thiết kế
• Giảm sai sót kỹ thuật
• Đồng bộ tiêu chuẩn thi công

Hiểu đúng ký hiệu van giúp:

• Chọn đúng chủng loại van
• Lắp đặt đúng chiều hoạt động
• Đảm bảo áp suất vận hành
• Dễ bảo trì và thay thế

Đây là kỹ năng quan trọng đối với:

• Kỹ sư cơ điện
• Nhà thầu M&E
• Nhân viên bảo trì
• Đơn vị vận hành nhà máy
• Sinh viên ngành kỹ thuật

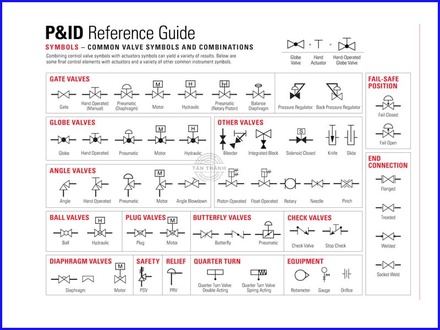

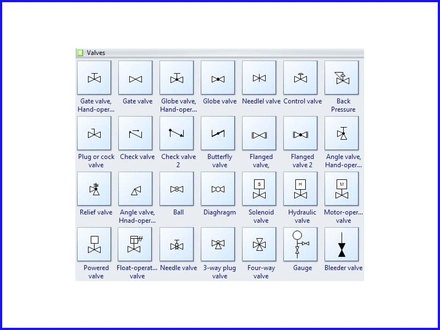

Các Ký Hiệu Van Công Nghiệp Phổ Biến Hiện Nay

Van Bi – Ball Valve

Van bi là dòng van được sử dụng cực kỳ phổ biến nhờ khả năng đóng mở nhanh và độ kín cao.

Ký hiệu nhận biết

Trên bản vẽ kỹ thuật, van bi thường được thể hiện bằng hình tròn đặt giữa hai đường ống.

Đặc điểm nổi bật

• Đóng mở bằng tay gạt
• Xoay 90 độ
• Dòng chảy lưu thông tốt
• Tổn thất áp thấp

Ứng dụng

• Hệ thống nước sạch
• Hệ thống khí nén
• Dầu nóng
• Hóa chất
• Nhà máy thực phẩm

Hiện nay, công ty Tân Thành cung cấp đa dạng các dòng van bi inox, van bi đồng, van bi gang và van bi điều khiển điện phục vụ nhiều ngành công nghiệp khác nhau.

Van Cổng – Gate Valve

Van cổng là thiết bị chuyên dùng để đóng hoặc mở hoàn toàn lưu chất bên trong đường ống.

Ký hiệu trên bản vẽ

Van cổng thường có ký hiệu dạng hai tam giác đối xứng nhau.

Ưu điểm

• Dòng chảy đi thẳng
• Giảm sụt áp
• Phù hợp đường ống lớn
• Hoạt động ổn định

Ứng dụng thực tế

• Hệ thống cấp nước
• Hệ thống PCCC
• Trạm bơm
• Nhà máy công nghiệp

Các dòng van cổng ty nổi OS&Y và van cổng ty chìm hiện được sử dụng rất phổ biến trong hệ thống công nghiệp hiện đại.

Van Bướm – Butterfly Valve

Van bướm được thiết kế với đĩa van xoay quanh trục để điều khiển dòng chảy.

Cách nhận biết ký hiệu

Ký hiệu van bướm thường là hình tròn có đường chéo hoặc thanh ngang ở giữa.

Ưu điểm nổi bật

• Trọng lượng nhẹ
• Giá thành tối ưu
• Dễ lắp đặt
• Đóng mở nhanh

Ứng dụng

• HVAC
• Chiller
• Hệ thống xử lý nước
• Hệ thống PCCC
• Đường ống công nghiệp

Tại công ty Tân Thành, van bướm có nhiều tùy chọn như tay gạt, tay quay, điều khiển điện và điều khiển khí nén.

Van Một Chiều – Check Valve

Van một chiều là thiết bị cho phép lưu chất chỉ đi theo một hướng duy nhất.

Ký hiệu đặc trưng

Ký hiệu van 1 chiều thường đi kèm mũi tên thể hiện chiều dòng chảy.

Chức năng

• Ngăn dòng chảy ngược
• Bảo vệ máy bơm
• Giảm hiện tượng búa nước
• Ổn định áp suất hệ thống

Các loại phổ biến

• Van lá lật 1 chiều
• Van 1 chiều lò xo
• Van 1 chiều cánh bướm
• Van 1 chiều inox
• Van 1 chiều đồng

Đây là dòng van cực kỳ quan trọng trong hệ thống bơm công nghiệp và dân dụng.

Van Cầu – Globe Valve

Van cầu là dòng van chuyên dùng để điều tiết lưu lượng.

Ký hiệu nhận biết

Van cầu có ký hiệu khác với van cổng nhờ cấu tạo dòng chảy uốn cong bên trong thân van.

Đặc điểm

• Điều tiết chính xác
• Chịu nhiệt cao
• Hoạt động tốt với hơi nóng

Ứng dụng phổ biến

• Hệ thống steam
• Đường hơi công nghiệp
• Dầu tải nhiệt
• Nhà máy nhiệt điện

Van cầu hơi là dòng sản phẩm được nhiều khách hàng lựa chọn tại công ty Tân Thành cho hệ thống hơi áp suất cao.

Van An Toàn – Safety Valve

Van an toàn là thiết bị dùng để bảo vệ hệ thống khỏi tình trạng quá áp.

Vai trò quan trọng

Khi áp suất vượt quá mức cài đặt, van sẽ tự động xả áp để đảm bảo an toàn cho thiết bị và đường ống.

Ứng dụng

• Nồi hơi
• Bình áp lực
• Hệ thống khí nén
• Nhà máy hóa chất

Ưu điểm

• Tự động hoạt động
• Giảm nguy cơ cháy nổ
• Tăng độ an toàn vận hành

Ý Nghĩa Các Thông Số Kỹ Thuật Trên Van

Ngoài ký hiệu hình học, trên thân van còn có nhiều thông số quan trọng.

DN

Kích thước danh nghĩa của van.

Ví dụ:

• DN15
• DN50
• DN100

PN

Áp suất làm việc tiêu chuẩn.

Ví dụ:

• PN10
• PN16
• PN25

JIS – ANSI – DIN

Tiêu chuẩn kết nối mặt bích quốc tế.

WOG

Áp lực làm việc với nước, dầu và khí.

Những Lỗi Thường Gặp Khi Đọc Ký Hiệu Van

Trong thực tế thi công, nhiều hệ thống gặp lỗi do:

• Chọn sai ký hiệu van
• Lắp ngược chiều van 1 chiều
• Dùng sai tiêu chuẩn mặt bích
• Chọn không đúng áp suất PN

Hậu quả có thể dẫn đến:

• Rò rỉ lưu chất
• Hỏng máy bơm
• Giảm hiệu suất hệ thống
• Tăng chi phí sửa chữa

Chính vì vậy, việc hiểu đúng ký hiệu van công nghiệp là bước rất quan trọng trước khi thi công và vận hành.

Công Ty Tân Thành – Địa Chỉ Cung Cấp Van Công Nghiệp Uy Tín

Nếu bạn đang cần tìm đơn vị cung cấp van công nghiệp chính hãng, đa dạng mẫu mã và hỗ trợ kỹ thuật chuyên sâu, công ty Tân Thành là một trong những lựa chọn được nhiều khách hàng tin tưởng hiện nay.

Tân Thành hiện cung cấp:

• Van bi Ball Valve
• Van cổng
• Van bướm
• Van 1 chiều Check Valve
• Van cầu hơi
• Van an toàn
• Van điện từ
• Bẫy hơi Steam Trap
• Y lọc
• Kính quan sát dòng chảy
• Phụ kiện đường ống công nghiệp

Sản phẩm phù hợp cho:

• Nhà máy thực phẩm
• Hệ thống HVAC
• Nhà máy hóa chất
• Hệ thống hơi nóng
• Khí nén công nghiệp
• Hệ thống xử lý nước

Kết Luận

Ký hiệu các loại van công nghiệp là nền tảng quan trọng giúp kỹ sư và đơn vị thi công đọc hiểu chính xác bản vẽ hệ thống đường ống. Việc nắm rõ từng ký hiệu không chỉ giúp lựa chọn đúng loại van mà còn đảm bảo hệ thống vận hành an toàn, ổn định và hiệu quả hơn trong thực tế.

Nếu cần tư vấn lựa chọn van phù hợp cho từng ứng dụng cụ thể, bạn có thể tham khảo thêm các dòng van công nghiệp chính hãng tại công ty Tân Thành.
