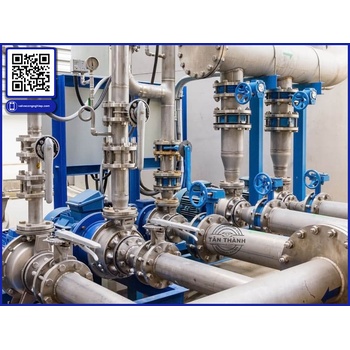

Trong thiết kế và thi công hệ thống đường ống công nghiệp, lựa chọn đúng mặt bích ANSI không chỉ phụ thuộc vào kích thước DN hay đường kính đường ống. Một trong những yếu tố quan trọng nhất cần quan tâm là Class áp suất, bởi thông số này ảnh hưởng trực tiếp đến khả năng chịu áp, nhiệt độ làm việc, kiểu kết nối và độ an toàn của toàn bộ hệ thống.

Trên thực tế, nhiều hệ thống sử dụng các loại mặt bích khác nhau như mặt bích ANSI, mặt bích JIS, mặt bích DIN tùy theo thiết bị, tiêu chuẩn thiết kế hoặc xuất xứ vật tư. Vì vậy, kỹ sư và đơn vị thi công cần hiểu rõ cách lựa chọn mặt bích để tránh tình trạng lắp không tương thích hoặc phải xử lý lại hệ thống.

Tân Thành chia sẻ nội dung dưới đây nhằm giúp người sử dụng có thêm thông tin thực tế khi lựa chọn mặt bích ANSI cho đường ống công nghiệp.

1. Class của mặt bích ANSI có ý nghĩa gì?

Trong hệ thống tiêu chuẩn ASME/ANSI, mặt bích thường được phân loại theo cấp áp suất như Class 150, Class 300, Class 400, Class 600, Class 900, Class 1500 và Class 2500.

Tên gọi Class không nên hiểu đơn giản là áp suất làm việc cố định tương ứng với con số phía sau. Ví dụ, không thể mặc định rằng mặt bích Class 150 luôn chịu được chính xác 150 psi trong mọi điều kiện.

Khả năng chịu áp thực tế còn phụ thuộc vào:

• Vật liệu chế tạo mặt bích.

• Nhiệt độ môi chất.

• Loại vật liệu làm gioăng.

• Kiểu mặt tiếp xúc.

• Kích thước mặt bích.

• Điều kiện vận hành.

• Tiêu chuẩn thiết kế áp dụng cho hệ thống.

Do đó, khi lựa chọn mặt bích ANSI, việc chỉ nhìn vào con số Class là chưa đủ. Cần đối chiếu đồng thời áp suất và nhiệt độ làm việc của hệ thống.

2. Các cấp Class phổ biến của mặt bích ANSI

Mặt bích ANSI Class 150

Class 150 là một trong những cấp được sử dụng phổ biến trong nhiều hệ thống đường ống có yêu cầu áp suất không quá cao.

Loại mặt bích này có thể xuất hiện trong:

• Đường ống nước.

• Hệ thống HVAC.

• Đường ống công nghiệp thông thường.

• Một số hệ thống khí.

• Hệ thống xử lý chất lỏng.

• Đường ống phụ trợ trong nhà máy.

Ưu điểm của Class 150 là mức độ phổ biến cao, dễ tìm kiếm vật tư và phù hợp với nhiều hệ thống áp suất thấp đến trung bình.

Tuy nhiên, không nên lựa chọn Class 150 chỉ vì chi phí hoặc khả năng cung ứng dễ dàng. Nếu hệ thống có áp suất hoặc nhiệt độ cao, cần xem xét Class cao hơn.

Mặt bích ANSI Class 300

Class 300 được sử dụng khi hệ thống yêu cầu khả năng chịu áp cao hơn so với Class 150.

Loại này thường xuất hiện trong các hệ thống công nghiệp, dầu khí, hóa chất, hơi nóng và các đường ống có yêu cầu cao hơn về điều kiện vận hành.

So với Class 150, mặt bích Class 300 thường có kết cấu và kích thước tương ứng với yêu cầu chịu áp cao hơn.

Mặt bích ANSI Class 600 trở lên

Các cấp Class 600, 900, 1500 hoặc 2500 thường được lựa chọn cho các hệ thống có điều kiện vận hành khắc nghiệt.

Ứng dụng có thể liên quan đến:

• Dầu khí.

• Hóa dầu.

• Nhà máy nhiệt điện.

• Hệ thống hơi áp suất cao.

• Hệ thống công nghệ đặc biệt.

• Các tuyến ống công nghiệp có áp suất lớn.

Đối với các hệ thống này, việc lựa chọn mặt bích cần dựa trên hồ sơ thiết kế và thông số kỹ thuật cụ thể thay vì chỉ dựa vào kinh nghiệm lắp đặt.

3. Không nên quy đổi Class sang một mức áp suất cố định

Đây là một trong những điểm dễ gây nhầm lẫn khi sử dụng mặt bích ANSI.

Ví dụ, người dùng có thể nghĩ rằng:

Class 150 = 150 psi.

Cách hiểu này không hoàn toàn chính xác.

Quan hệ giữa Class, áp suất và nhiệt độ cần được xác định theo bảng áp suất – nhiệt độ của tiêu chuẩn áp dụng và vật liệu cụ thể.

Khi nhiệt độ tăng, khả năng chịu áp của vật liệu có thể giảm. Vì vậy, cùng một loại mặt bích nhưng điều kiện nhiệt độ khác nhau có thể dẫn tới giới hạn làm việc khác nhau.

Đây là lý do các dự án công nghiệp thường yêu cầu kiểm tra đầy đủ:

Pressure → Temperature → Material → Class → Standard.

4. Lựa chọn mặt bích ANSI dựa trên vật liệu

Mặt bích có thể được chế tạo từ nhiều loại vật liệu như:

• Thép carbon.

• Inox.

• Gang trong một số ứng dụng.

• Thép hợp kim.

• Các vật liệu chuyên dụng khác.

Trong đó, thép carbon thường được sử dụng rộng rãi trong hệ thống đường ống công nghiệp nhờ độ bền cơ học và khả năng đáp ứng nhiều điều kiện vận hành.

Mặt bích inox được lựa chọn khi hệ thống yêu cầu khả năng chống ăn mòn tốt hơn, đặc biệt với môi trường có tính ăn mòn hoặc yêu cầu vệ sinh cao.

Không nên lựa chọn vật liệu chỉ dựa trên áp suất. Môi chất bên trong đường ống cũng là yếu tố rất quan trọng.

Ví dụ, hệ thống nước thông thường và hệ thống hóa chất ăn mòn có thể yêu cầu hai lựa chọn vật liệu hoàn toàn khác nhau dù cùng kích thước đường ống.

5. Các dạng mặt tiếp xúc của mặt bích ANSI

Một yếu tố khác cần quan tâm là kiểu mặt tiếp xúc.

Một số dạng thường gặp gồm:

• Flat Face.

• Raised Face.

• Ring Type Joint.

• Một số dạng kết nối đặc biệt khác.

Raised Face thường được sử dụng rộng rãi trong các hệ thống công nghiệp. Bề mặt nâng tạo vị trí tập trung lực ép lên gioăng, giúp hình thành mối ghép kín khi siết bulông đúng kỹ thuật.

Đối với hệ thống áp suất cao hoặc điều kiện đặc biệt, có thể sử dụng kiểu mặt tiếp xúc chuyên dụng.

Điểm quan trọng là mặt tiếp xúc của hai mặt bích ghép nối phải phù hợp. Không nên tùy ý ghép hai loại có hình dạng bề mặt khác nhau nếu thiết kế không cho phép.

6. Mặt bích ANSI khác gì mặt bích JIS và mặt bích DIN?

Trong thực tế, ngoài mặt bích ANSI còn có mặt bích JIS của Nhật Bản và mặt bích DIN theo hệ tiêu chuẩn châu Âu/Đức.

Sự khác biệt không chỉ nằm ở tên gọi mà còn thể hiện ở:

• Kích thước mặt bích.

• Đường kính ngoài.

• Đường kính vòng bulông.

• Số lượng lỗ bulông.

• Kích thước lỗ.

• Chiều dày.

• Kiểu mặt tiếp xúc.

• Cấp áp suất.

• Quy định về vật liệu và thiết kế.

Vì vậy, một mặt bích cùng DN chưa chắc đã lắp trực tiếp với mặt bích thuộc tiêu chuẩn khác.

Ví dụ, mặt bích ANSI DN tương đương về đường kính danh nghĩa với một mặt bích JIS hoặc DIN không có nghĩa là khoảng cách lỗ bulông chắc chắn giống nhau.

Đây là lỗi thường gặp khi thay thế vật tư tại công trường.

7. Vì sao cần kiểm tra tiêu chuẩn trước khi đặt mặt bích?

Khi đặt mặt bích, người dùng nên cung cấp đầy đủ thông tin thay vì chỉ nói:

“Cho tôi mặt bích DN100.”

Thông tin tốt hơn nên bao gồm:

• DN.

• Tiêu chuẩn.

• Class.

• Vật liệu.

• Kiểu mặt.

• Kiểu kết nối.

• Môi chất.

• Nhiệt độ.

• Áp suất làm việc.

• Số lượng.

Ví dụ:

Mặt bích ANSI DN100 Class 150, thép carbon, Raised Face.

Thông tin này giúp hạn chế nhầm lẫn đáng kể trong quá trình cung ứng và lắp đặt.

8. Mặt bích ANSI dùng với van công nghiệp như thế nào?

Mặt bích thường được sử dụng để kết nối các thiết bị như:

• Van cổng.

• Van bướm.

• Van bi.

• Van cầu.

• Van một chiều.

• Van lọc Y.

• Van giảm áp.

• Các thiết bị đo và phụ kiện đường ống.

Khi kết nối van với mặt bích, cần kiểm tra tiêu chuẩn kết nối của van.

Nếu van sử dụng kết nối ANSI thì mặt bích cũng cần phù hợp với tiêu chuẩn và Class tương ứng.

Không nên chỉ kiểm tra DN.

Ví dụ, van DN150 Class 150 cần được ghép với hệ thống mặt bích phù hợp về tiêu chuẩn, kích thước và cấp áp suất.

9. Kiểm tra bulông khi lắp mặt bích ANSI

Bulông là bộ phận tạo lực ép giữa hai mặt bích và gioăng.

Khi lắp đặt cần chú ý:

• Đúng kích thước bulông.

• Đúng vật liệu.

• Đúng số lượng.

• Đúng chiều dài.

• Đúng cấp bền.

• Siết theo trình tự chéo.

• Kiểm soát lực siết phù hợp.

Không nên siết từng bulông hết lực ngay từ đầu. Cách làm này có thể khiến lực phân bố không đều lên gioăng.

Thông thường, quá trình siết nên thực hiện theo nhiều bước và theo thứ tự đối xứng.

10. Kiểm tra gioăng trước khi lắp

Gioăng là thành phần rất quan trọng trong mối nối mặt bích.

Lựa chọn gioăng cần dựa trên:

• Môi chất.

• Nhiệt độ.

• Áp suất.

• Vật liệu mặt bích.

• Kiểu mặt tiếp xúc.

Một loại gioăng phù hợp với nước lạnh chưa chắc phù hợp với hơi nóng hoặc hóa chất.

Do đó, không nên chọn gioăng chỉ dựa vào kích thước.

11. Những lỗi thường gặp khi chọn mặt bích ANSI

Một số lỗi phổ biến gồm:

Chọn sai Class: hệ thống yêu cầu Class 300 nhưng lại sử dụng Class 150.

Nhầm tiêu chuẩn: sử dụng mặt bích JIS cho thiết bị ANSI mà không kiểm tra kích thước.

Sai kiểu mặt: RF và FF không được kiểm tra trước khi lắp.

Sai vật liệu: vật liệu không phù hợp với môi chất.

Sai kích thước bulông: dẫn đến không thể lắp đặt hoặc lực siết không đạt yêu cầu.

Bỏ qua nhiệt độ: chỉ kiểm tra áp suất mà không xét đến nhiệt độ vận hành.

Những lỗi này có thể làm tăng chi phí sửa chữa và ảnh hưởng đến độ kín của hệ thống.

12. Tân Thành chia sẻ kinh nghiệm lựa chọn mặt bích ANSI

Theo góc nhìn kỹ thuật, lựa chọn mặt bích không nên bắt đầu bằng câu hỏi “giá bao nhiêu?” mà nên bắt đầu bằng câu hỏi:

Hệ thống đang sử dụng tiêu chuẩn nào và điều kiện làm việc ra sao?

Từ đó mới xác định DN, Class, vật liệu, kiểu mặt và các thông số liên quan.

Tân Thành chia sẻ kiến thức này nhằm giúp kỹ thuật viên, đơn vị thi công và người sử dụng có thêm cơ sở khi lựa chọn mặt bích ANSI cho hệ thống đường ống.

Bên cạnh ANSI, trong thực tế còn gặp nhiều hệ tiêu chuẩn như mặt bích JIS và mặt bích DIN. Mỗi hệ có quy định riêng về kích thước và khả năng tương thích. Vì vậy, kiểm tra đúng tiêu chuẩn ngay từ đầu là bước quan trọng để hạn chế sai sót khi lắp đặt.

Kết luận

Mặt bích ANSI được lựa chọn dựa trên nhiều yếu tố, trong đó Class áp suất, vật liệu, nhiệt độ, kiểu mặt và kích thước là những thông số quan trọng.

Không nên đánh đồng Class với một mức áp suất cố định và cũng không nên cho rằng mọi mặt bích cùng DN đều có thể lắp thay thế cho nhau.

Đối với hệ thống công nghiệp, việc xác định đúng tiêu chuẩn trước khi lựa chọn sẽ giúp mối nối vận hành ổn định, giảm nguy cơ rò rỉ và hạn chế phát sinh trong quá trình thi công.

Tân Thành hy vọng những thông tin trên giúp người đọc có thêm góc nhìn thực tế khi tìm hiểu và lựa chọn mặt bích ANSI cho hệ thống đường ống.
