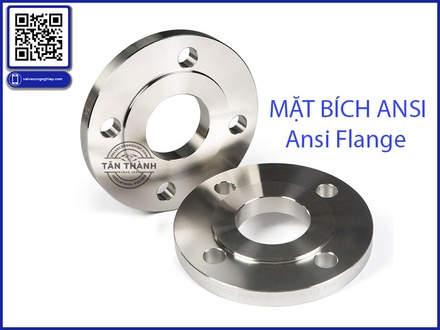

Những lưu ý khi lắp đặt và bảo trì mặt bích ANSI trong hệ thống đường ống

1.000.000.000 VND

Còn hàng (12 sản phẩm)

Viết một đánh giá

---

Thêm vào giỏ hàng

Yêu thích

Trong hệ thống đường ống công nghiệp, mối nối mặt bích là vị trí thường xuyên phải chịu tác động của áp suất, nhiệt độ, rung động và tải trọng từ đường ống. Vì vậy, lựa chọn đúng mặt bích ANSI mới chỉ là bước đầu. Quá trình lắp đặt và bảo trì cũng cần được thực hiện đúng kỹ thuật để hạn chế rò rỉ và kéo dài tuổi thọ của mối nối.

Đặc biệt, trong các hệ thống có van, bơm, thiết bị trao đổi nhiệt hoặc đường ống công nghệ, chỉ một sai sót nhỏ ở mặt bích cũng có thể ảnh hưởng đến toàn bộ quá trình vận hành.

Bài viết này được Tân Thành chia sẻ dưới góc nhìn thực tế, tập trung vào những vấn đề cần kiểm tra trước, trong và sau khi lắp đặt mặt bích ANSI.

1. Kiểm tra tiêu chuẩn trước khi lắp đặt

Trước tiên cần xác định mặt bích đang sử dụng thuộc tiêu chuẩn nào.

Có thể gặp:

• Mặt bích tiêu chuẩn ANSI.

• Mặt bích JIS.

• Mặt bích DIN.

• Một số tiêu chuẩn khác tùy hệ thống.

Không nên lắp đặt chỉ dựa trên kích thước DN.

Ví dụ, mặt bích ANSI DN100 và mặt bích JIS DN100 vẫn có thể khác nhau về kích thước lỗ bulông hoặc đường kính vòng lỗ.

Do đó, nếu hai đầu kết nối không cùng tiêu chuẩn, cần kiểm tra kỹ trước khi đưa vào lắp đặt.

2. Kiểm tra Class của mặt bích ANSI

Class là thông số quan trọng đối với mặt bích ANSI.

Một số Class thường gặp:

• Class 150.

• Class 300.

• Class 600.

• Class 900.

• Class 1500.

• Class 2500.

Không nên lựa chọn Class chỉ dựa trên áp suất danh nghĩa của hệ thống mà không kiểm tra nhiệt độ.

Khả năng chịu áp suất của mặt bích phụ thuộc vào vật liệu và nhiệt độ làm việc.

3. Kiểm tra bề mặt mặt bích

Trước khi lắp, cần kiểm tra bề mặt tiếp xúc.

Bề mặt phải:

• Sạch.

• Không có bụi bẩn.

• Không dính dầu mỡ không phù hợp.

• Không bị nứt.

• Không bị biến dạng.

• Không có vết xước nghiêm trọng.

• Không bị ăn mòn quá mức.

Nếu bề mặt tiếp xúc bị hư hỏng, việc lắp gioăng mới chưa chắc giải quyết được vấn đề rò rỉ.

4. Kiểm tra độ đồng tâm của đường ống

Một trong những lỗi phổ biến khi lắp mặt bích là cố dùng bulông để kéo hai mặt bích lệch nhau về đúng vị trí.

Cách làm này không được khuyến khích.

Hai mặt bích nên được căn chỉnh trước khi siết.

Nếu đường ống bị lệch quá mức, cần xử lý nguyên nhân thay vì dùng lực bulông để ép hai mặt bích.

Việc căn chỉnh tốt giúp:

• Giảm ứng suất.

• Giảm tải lên mặt bích.

• Giảm nguy cơ biến dạng.

• Tăng độ ổn định của mối nối.

5. Lựa chọn gioăng phù hợp

Gioăng là thành phần không thể bỏ qua khi lắp mặt bích.

Gioăng cần phù hợp với:

• Tiêu chuẩn mặt bích.

• Kiểu mặt.

• Môi chất.

• Áp suất.

• Nhiệt độ.

• Vật liệu.

Không nên sử dụng gioăng cũ đã biến dạng hoặc hư hỏng.

Đối với mỗi lần tháo mối nối, cần đánh giá tình trạng gioăng và thay mới khi cần thiết.

6. Không sử dụng gioăng sai kích thước

Gioăng quá lớn hoặc quá nhỏ đều có thể gây vấn đề.

Gioăng cần được định vị đúng trên bề mặt làm kín.

Nếu gioăng nhô quá nhiều vào trong đường ống, nó có thể ảnh hưởng đến dòng chảy hoặc tạo vị trí tích tụ.

Ngược lại, gioăng không phủ đủ vùng làm kín có thể gây rò rỉ.

7. Kiểm tra bulông và đai ốc

Bulông là bộ phận tạo lực ép giữa hai mặt bích.

Trước khi lắp cần kiểm tra:

• Kích thước.

• Chiều dài.

• Cấp bền.

• Vật liệu.

• Tình trạng ren.

• Đai ốc đi kèm.

Bulông bị rỉ sét nghiêm trọng hoặc hư ren không nên tiếp tục sử dụng trong các mối nối quan trọng.

8. Siết bulông theo trình tự chéo

Một trong những nguyên tắc quan trọng khi lắp mặt bích là phân bố lực siết đều.

Không nên siết một bulông đến lực cuối cùng trong khi các bulông khác chưa được siết.

Thay vào đó, nên siết theo trình tự chéo và chia thành nhiều bước.

Ví dụ:

Bước 1: Siết sơ bộ.

Bước 2: Siết tăng dần.

Bước 3: Siết theo mô-men yêu cầu.

Bước 4: Kiểm tra lại toàn bộ.

Trình tự cụ thể cần tuân theo hướng dẫn kỹ thuật và yêu cầu của hệ thống.

9. Vì sao không nên siết quá chặt?

Nhiều người cho rằng càng siết mạnh thì càng kín.

Thực tế không phải lúc nào cũng vậy.

Siết quá mức có thể:

• Làm biến dạng gioăng.

• Gây ứng suất không cần thiết.

• Làm hư ren.

• Ảnh hưởng đến mặt bích.

• Làm giảm hiệu quả làm kín trong một số trường hợp.

Do đó, lực siết cần được kiểm soát phù hợp.

10. Không dùng bulông để kéo đường ống

Nếu hai mặt bích không đồng tâm, không nên dùng bulông để ép chúng vào vị trí.

Nguyên nhân lệch có thể đến từ:

• Đường ống bị sai vị trí.

• Giá đỡ không đúng.

• Mặt bích bị hàn lệch.

• Thi công không chính xác.

• Hệ thống bị biến dạng.

Cần xử lý nguyên nhân trước khi hoàn thiện mối nối.

11. Kiểm tra sau khi lắp

Sau khi lắp đặt mặt bích ANSI, cần kiểm tra:

• Độ kín.

• Vị trí bulông.

• Tình trạng gioăng.

• Độ đồng tâm.

• Tình trạng mặt bích.

• Áp suất thử nếu có yêu cầu.

Đối với hệ thống quan trọng, cần thực hiện quy trình thử áp theo hồ sơ kỹ thuật của dự án.

12. Các dấu hiệu cảnh báo rò rỉ

Trong quá trình vận hành, cần chú ý các dấu hiệu:

• Có chất lỏng xuất hiện quanh mặt bích.

• Có hơi hoặc khí thoát ra.

• Có tiếng xì bất thường.

• Có dấu vết ăn mòn quanh mối nối.

• Gioăng bị phồng hoặc biến dạng.

• Bulông bị lỏng.

• Nhiệt độ tại khu vực mối nối bất thường.

Không nên bỏ qua các dấu hiệu nhỏ, đặc biệt trong hệ thống hóa chất, hơi hoặc môi chất nguy hiểm.

13. Bảo trì mặt bích ANSI

Bảo trì định kỳ giúp phát hiện sớm các vấn đề.

Có thể kiểm tra:

Bề mặt

Xem xét dấu hiệu ăn mòn, xước hoặc biến dạng.

Bulông

Kiểm tra tình trạng ăn mòn và độ ổn định.

Gioăng

Kiểm tra dấu hiệu chai cứng, nứt, biến dạng hoặc rò rỉ.

Đường ống

Kiểm tra rung động và tải trọng bất thường truyền lên mặt bích.

Môi trường

Kiểm tra các tác động bên ngoài như nước, hóa chất hoặc nhiệt độ cao.

14. Mặt bích ANSI trong hệ thống có nhiệt độ cao

Hệ thống hơi và môi chất nóng có thể gây ra hiện tượng giãn nở nhiệt.

Khi nhiệt độ thay đổi, đường ống có thể giãn dài hoặc co lại.

Nếu hệ thống không được thiết kế và đỡ đúng cách, lực tác động lên mặt bích có thể tăng.

Do đó, không nên đánh giá mối nối mặt bích chỉ dựa trên áp suất.

Cần xem xét đồng thời:

Áp suất + nhiệt độ + tải trọng + rung động + giãn nở nhiệt.

15. Mặt bích ANSI trong hệ thống rung động

Các thiết bị như bơm, máy nén hoặc một số thiết bị quay có thể tạo rung động.

Rung động kéo dài có thể ảnh hưởng đến:

• Bulông.

• Gioăng.

• Mặt bích.

• Mối hàn.

• Đường ống.

Nếu phát hiện mối nối thường xuyên bị lỏng, cần tìm nguyên nhân từ toàn bộ hệ thống thay vì chỉ siết bulông lại.

16. Có nên thay mặt bích ANSI bằng JIS hoặc DIN?

Trong trường hợp sửa chữa, người sử dụng có thể gặp tình trạng thiết bị mới sử dụng một tiêu chuẩn khác với hệ thống hiện hữu.

Ví dụ, đường ống đang sử dụng mặt bích ANSI nhưng thiết bị mới có kết nối JIS.

Không nên tự ý ghép trực tiếp.

Cần kiểm tra:

• DN.

• Tiêu chuẩn.

• Kích thước ngoài.

• Vòng lỗ.

• Số lượng lỗ.

• Đường kính lỗ.

• Kiểu mặt.

• Cấp áp suất.

• Vật liệu.

Nếu cần thiết, có thể sử dụng giải pháp chuyển đổi được thiết kế phù hợp.

17. Mặt bích JIS và DIN cũng cần được kiểm tra tương tự

Không chỉ mặt bích ANSI mới cần kiểm tra kỹ thuật.

Khi sử dụng mặt bích JIS hoặc mặt bích DIN, người dùng cũng cần xác định chính xác tiêu chuẩn và thông số kết nối.

Điều quan trọng là đảm bảo các thành phần trong hệ thống tương thích với nhau.

18. Tân Thành chia sẻ kinh nghiệm lắp đặt mặt bích

Theo kinh nghiệm thực tế, một mối nối mặt bích tốt không chỉ phụ thuộc vào chất lượng của bản thân mặt bích.

Toàn bộ quá trình từ lựa chọn, vận chuyển, bảo quản, căn chỉnh, lựa chọn gioăng, lắp bulông đến siết lực đều có ảnh hưởng.

Tân Thành chia sẻ kiến thức này để người dùng có thêm cơ sở kiểm tra hệ thống và hạn chế những lỗi phổ biến khi lắp đặt mặt bích ANSI.

Đặc biệt, khi hệ thống sử dụng nhiều tiêu chuẩn khác nhau như ANSI, JIS và DIN, cần lập danh sách thông số rõ ràng để tránh nhầm lẫn giữa các loại mặt bích.

19. Checklist nhanh trước khi đưa hệ thống vào vận hành

Có thể sử dụng checklist sau:

• Đúng tiêu chuẩn.

• Đúng DN.

• Đúng Class/PN.

• Đúng vật liệu.

• Đúng kiểu mặt.

• Đúng gioăng.

• Đúng bulông.

• Hai mặt bích đồng tâm.

• Bulông được siết đều.

• Không có dấu hiệu biến dạng.

• Không có rò rỉ.

• Hoàn thành thử áp nếu cần.

Checklist đơn giản nhưng giúp giảm đáng kể nguy cơ bỏ sót trong quá trình nghiệm thu.

Kết luận

Lắp đặt mặt bích ANSI đúng kỹ thuật là yếu tố quan trọng để duy trì độ kín và sự ổn định của hệ thống đường ống. Không chỉ lựa chọn đúng Class, DN và vật liệu, người thi công còn cần quan tâm đến kiểu mặt, gioăng, bulông, độ đồng tâm và lực siết.

Khi hệ thống sử dụng mặt bích JIS, mặt bích DIN hoặc nhiều tiêu chuẩn khác nhau, cần kiểm tra kỹ khả năng tương thích trước khi thay thế.

Tân Thành hy vọng những chia sẻ trên giúp kỹ thuật viên và người sử dụng có thêm kiến thức thực tế trong quá trình lựa chọn, lắp đặt và bảo trì mặt bích cho hệ thống công nghiệp.
