Độ ổn định của đồng hồ không chỉ phụ thuộc vào bản thân đồng hồ

Khi đồng hồ áp suất hiển thị không ổn định, nhiều người thường nghĩ ngay đến lỗi của đồng hồ. Tuy nhiên, trong hệ thống hơi nóng, điều kiện trước đồng hồ cũng có thể ảnh hưởng đáng kể đến quá trình đo.

Ống siphon đồng hồ đo áp suất là một trong những phụ kiện cần được xem xét khi đánh giá cụm đo.

Siphon được sử dụng trong dịch vụ hơi để giảm tác động của nhiệt độ cao lên đồng hồ và tạo điều kiện hình thành condensate giữa hơi và thiết bị đo. ASME B40.100 là tiêu chuẩn liên quan đến pressure gauges và gauge attachments, trong khi hướng dẫn của ASME về lắp đặt cũng đề cập việc sử dụng gage siphon trong steam service.

Tuy nhiên, siphon không phải “bộ lọc” cho mọi biến động áp suất. Cần phân biệt rõ ảnh hưởng của nhiệt độ, xung áp, rung động và đường truyền áp.

1. Nhiệt độ cao có thể làm thay đổi điều kiện làm việc của đồng hồ

Đồng hồ cơ thường sử dụng phần tử đàn hồi để cảm nhận áp suất.

Khi nhiệt độ môi chất quá cao truyền trực tiếp vào khu vực cảm biến, điều kiện làm việc của vật liệu bên trong có thể thay đổi.

Đây là lý do hệ thống hơi thường sử dụng siphon.

Siphon tạo một đoạn đường truyền và vùng trao đổi nhiệt trước đồng hồ. Với hơi, condensate có thể hình thành trong siphon, giúp ngăn hơi nóng tiếp xúc trực tiếp với đồng hồ.

2. Vì sao đồng hồ có thể ổn định hơn khi nhiệt được kiểm soát?

Hãy hình dung hai trường hợp.

Trường hợp 1: Đồng hồ tiếp xúc trực tiếp với hơi nóng

Nhiệt từ môi chất truyền nhanh đến thiết bị.

Điều kiện nhiệt tại đồng hồ biến động theo hệ thống.

Trường hợp 2: Đồng hồ lắp qua siphon phù hợp

Hơi đi qua đoạn siphon, tạo điều kiện ngưng tụ và trao đổi nhiệt trước khi áp suất được truyền tới đồng hồ.

Nhờ đó, môi trường ngay tại khu vực đồng hồ có thể được kiểm soát tốt hơn.

WIKA mô tả siphon là phụ kiện dùng để bảo vệ pressure gauge khỏi tác động của môi chất nóng như steam, đồng thời có thể giảm ảnh hưởng của rapid pressure surges.

3. Nhưng siphon không thay thế thiết bị giảm xung áp

Đây là điểm cần phân biệt.

Nếu đường ống có bơm, van đóng mở nhanh hoặc thiết bị tạo ra xung áp mạnh, kim đồng hồ có thể dao động.

Trong trường hợp đó, chỉ sử dụng siphon không nhất thiết giải quyết hoàn toàn hiện tượng.

Có thể cần xem xét thêm:

• Snubber.
• Thiết bị giảm xung.
• Đồng hồ dầu.
• Thay đổi vị trí lấy áp.
• Thay đổi cấu hình đường truyền áp.

ASME B40.100 cũng bao gồm các vấn đề liên quan đến gauge attachments và snubbers.

Vì vậy, khi lựa chọn thiết bị đo lường, cần xác định nguyên nhân gây dao động trước khi chọn phụ kiện.

4. Rung động cơ học cũng có thể làm kim đồng hồ dao động

Nếu đồng hồ được lắp trên đường ống rung mạnh, kim có thể dao động liên tục ngay cả khi áp suất tương đối ổn định.

Trong trường hợp này, giải pháp có thể liên quan đến:

• Thay đổi vị trí lắp.
• Tăng khoảng cách với nguồn rung.
• Dùng đồng hồ phù hợp.
• Sử dụng kết nối linh hoạt.
• Xem xét phụ kiện giảm dao động.

Siphon có thể góp phần thay đổi đặc tính của đường truyền nhưng không nên được xem là giải pháp duy nhất cho rung động.

5. Hướng lắp siphon ảnh hưởng đến khả năng giữ condensate

Hình dạng và hướng lắp siphon cần phù hợp với cấu hình hệ thống.

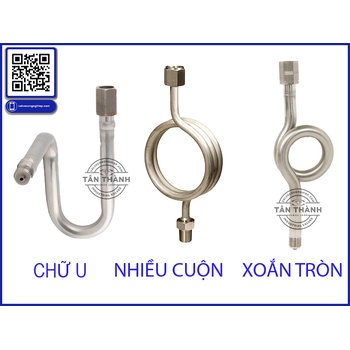

Một số sản phẩm được thiết kế dạng pigtail cho lắp đặt đứng hoặc coil cho lắp đặt ngang.

Nếu lắp sai hướng, khả năng duy trì condensate có thể không như thiết kế.

Do đó, khi mua ống siphon đồng hồ đo áp suất, ngoài thông số vật liệu và ren, cần xác định rõ vị trí lắp đặt thực tế.

6. Đường truyền áp quá dài có phải lúc nào cũng tốt?

Không.

Một đường truyền áp quá dài có thể làm tăng thể tích đường truyền và thay đổi phản ứng của hệ thống đo.

Đồng thời, càng nhiều mối nối thì càng có thêm vị trí tiềm ẩn rò rỉ.

Mục tiêu của thiết kế không phải là làm đường truyền càng dài càng tốt mà là:

Đủ để đạt mục tiêu bảo vệ đồng hồ + phù hợp với vị trí lắp đặt + hạn chế tổn thất và điểm rò rỉ không cần thiết.

7. Khi nào cần xem xét lại siphon?

Có thể đánh giá lại cụm siphon khi xuất hiện:

• Đồng hồ nóng bất thường.
• Kim dao động.
• Đọc áp suất chậm.
• Sai số tăng.
• Rò rỉ.
• Siphon biến dạng.
• Có dấu hiệu ăn mòn.
• Đồng hồ hỏng lặp lại dù đã thay mới.

Nếu thay đồng hồ nhiều lần nhưng không kiểm tra nguyên nhân phía trước, vấn đề có thể tiếp tục tái diễn.

8. Đừng bỏ qua van cô lập

Van cô lập tạo điều kiện tách đồng hồ khỏi hệ thống khi cần bảo trì.

Trong thực tế, cụm:

Van → siphon → đồng hồ

thường thuận tiện hơn cho bảo trì so với việc gắn đồng hồ trực tiếp vào đường ống.

Đây cũng là lý do các giải pháp van công nghiệp và thiết bị đo thường được xem xét cùng nhau trong thiết kế hệ thống.

9. Ví dụ thực tế: đường hơi cấp cho thiết bị gia nhiệt

Giả sử một đường hơi cấp cho thiết bị trao đổi nhiệt có đồng hồ theo dõi áp suất.

Nếu đồng hồ được đặt tại vị trí có nhiệt độ cao và không có giải pháp bảo vệ phù hợp, nhiệt có thể truyền trực tiếp vào thiết bị.

Khi bổ sung siphon phù hợp, phần đường truyền trước đồng hồ tạo điều kiện kiểm soát nhiệt tốt hơn.

Tuy nhiên, nếu hệ thống đồng thời có van đóng mở nhanh gây xung áp, cần đánh giá thêm vấn đề xung áp.

Điều này cho thấy một cụm đo tốt phải giải quyết đúng từng nguyên nhân.

10. Cách phân tích khi đồng hồ đọc không ổn định

Có thể đi theo trình tự:

Bước 1: Kiểm tra áp suất thực tế của hệ thống.

Bước 2: Kiểm tra nhiệt độ tại khu vực đồng hồ.

Bước 3: Kiểm tra siphon.

Bước 4: Kiểm tra van cô lập.

Bước 5: Kiểm tra rung động.

Bước 6: Kiểm tra xung áp.

Bước 7: Kiểm tra bản thân đồng hồ.

Cách tiếp cận này giúp tránh việc thay đồng hồ một cách máy móc.

Kết luận

Ống siphon đồng hồ đo áp suất có vai trò quan trọng trong các cụm đo áp suất của hệ thống hơi nóng, đặc biệt trong việc hạn chế tác động của nhiệt độ cao lên thiết bị.

Tuy nhiên, siphon không giải quyết tất cả vấn đề. Độ ổn định của đồng hồ áp suất còn phụ thuộc vào xung áp, rung động, điểm lấy áp, đường truyền áp, van và điều kiện vận hành.

Khi thiết kế hệ thống, Tân Thành khuyến nghị đánh giá đồng bộ đồng hồ đo áp suất, siphon, van và các thiết bị đo lường liên quan thay vì lựa chọn từng chi tiết riêng lẻ.

Công ty Tân Thành cung cấp các giải pháp van công nghiệp, valve công nghiệp và thiết bị đo phục vụ nhiều hệ thống đường ống công nghiệp.
