Van cửa Gate Valve là gì? Cấu tạo, nguyên lý hoạt động, phân loại và báo giá mới nhất

100.000.000 VND

Còn hàng (23 sản phẩm)

Viết một đánh giá

---

Thêm vào giỏ hàng

Yêu thích

Van cửa (Gate Valve) là dòng van công nghiệp được sử dụng phổ biến trong hầu hết các hệ thống đường ống hiện nay. Từ hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC), hơi nóng, khí nén cho đến dầu khí, hóa chất hay nhà máy sản xuất, Gate Valve luôn là lựa chọn hàng đầu nhờ khả năng đóng mở hoàn toàn dòng chảy, độ kín cao và tuổi thọ bền bỉ.

Nếu bạn đang tìm hiểu van cửa là gì, cấu tạo, nguyên lý hoạt động, ưu nhược điểm, các loại van cửa gang, van cửa thép, van cửa inox, van cửa đồng hay địa chỉ mua hàng uy tín, bài viết dưới đây của Van công nghiệp Tân Thành sẽ giúp bạn có cái nhìn đầy đủ trước khi lựa chọn sản phẩm phù hợp.

Van cửa Gate Valve là gì?

Van cửa (Gate Valve), còn được gọi là van cổng, là thiết bị dùng để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống bằng cách nâng hoặc hạ đĩa van theo phương thẳng đứng. Khi van mở hết hành trình, đĩa van rút hoàn toàn khỏi dòng chảy, giúp lưu chất lưu thông gần như không bị cản trở và hạn chế tối đa tổn thất áp suất.

Chính vì nguyên lý hoạt động này, Gate Valve không được thiết kế để điều tiết lưu lượng. Việc mở van ở trạng thái trung gian trong thời gian dài có thể làm mài mòn bề mặt làm kín, giảm tuổi thọ của van và ảnh hưởng đến hiệu suất vận hành của toàn hệ thống.

Ngày nay, van cửa được sản xuất với nhiều vật liệu khác nhau như gang, gang cầu, thép đúc, inox 304, inox 316, đồng, đáp ứng đa dạng yêu cầu về nhiệt độ, áp suất và môi trường làm việc.

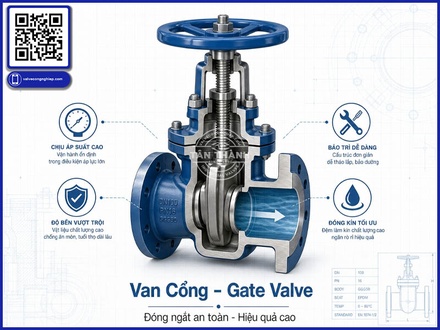

Cấu tạo van cửa Gate Valve

Mặc dù có nhiều kiểu thiết kế khác nhau nhưng một chiếc Gate Valve tiêu chuẩn đều bao gồm các bộ phận chính sau:

Thân van (Body)

Thân van là bộ phận chịu toàn bộ áp lực của hệ thống. Tùy từng môi trường sử dụng mà thân van có thể được chế tạo từ gang, thép, inox hoặc đồng.

Nắp van (Bonnet)

Nắp van liên kết với thân van bằng bu lông hoặc ren, giúp tạo thành khoang kín và thuận tiện cho việc bảo dưỡng.

Đĩa van (Gate Disc)

Đây là bộ phận trực tiếp đóng hoặc mở dòng lưu chất. Đĩa van thường có dạng nêm, dạng song song hoặc dạng dao.

Trục van (Stem)

Trục van truyền lực từ tay quay hoặc bộ truyền động đến đĩa van. Hiện nay có hai loại phổ biến:

• Van cửa ty nổi (Rising Stem Gate Valve)
• Van cửa ty chìm (Non-Rising Stem Gate Valve)

Tay quay hoặc bộ truyền động

Gate Valve có thể vận hành bằng tay quay, hộp số, bộ truyền động điện hoặc khí nén tùy theo yêu cầu tự động hóa.

Gioăng làm kín (Seat)

Seat giúp đảm bảo độ kín giữa đĩa van và thân van, hạn chế tối đa hiện tượng rò rỉ.

Nguyên lý hoạt động của Gate Valve

Gate Valve hoạt động khá đơn giản nhưng mang lại hiệu quả rất cao.

Khi xoay vô lăng theo chiều mở, trục van sẽ kéo đĩa van di chuyển lên trên. Đĩa van tách hoàn toàn khỏi dòng chảy, tạo ra tiết diện lưu thông gần bằng đường kính của đường ống.

Ngược lại, khi xoay tay quay theo chiều đóng, đĩa van hạ xuống ép sát vào bề mặt làm kín, ngăn hoàn toàn dòng lưu chất.

Nhờ thiết kế này, Gate Valve gần như không gây sụt áp khi mở hoàn toàn, giúp tiết kiệm năng lượng và tối ưu hiệu suất vận hành của hệ thống.

Ưu điểm nổi bật của van cửa

Không phải ngẫu nhiên Gate Valve luôn là dòng van được sử dụng rộng rãi trong các nhà máy và công trình công nghiệp. Thiết bị sở hữu nhiều ưu điểm nổi bật như:

• Đóng mở hoàn toàn với độ kín rất cao.
• Tổn thất áp suất gần như bằng không.
• Dòng chảy đi qua ổn định, lưu lượng lớn.
• Tuổi thọ cao, ít hư hỏng nếu vận hành đúng cách.
• Có nhiều vật liệu phù hợp với từng môi trường làm việc.
• Dễ bảo trì, thay thế linh kiện.
• Phù hợp với đường ống từ DN15 đến DN1200 hoặc lớn hơn.

Nhược điểm của Gate Valve

Bên cạnh những ưu điểm, Gate Valve cũng tồn tại một số hạn chế:

• Không phù hợp để điều tiết lưu lượng.
• Thời gian đóng mở chậm hơn van bi và van bướm.
• Kích thước khá lớn.
• Cần không gian vận hành đối với dòng ty nổi.

Phân loại van cửa phổ biến hiện nay

Van cửa gang

Đây là dòng được sử dụng nhiều nhất trong hệ thống cấp nước, PCCC và HVAC nhờ giá thành hợp lý, độ bền cao và khả năng chịu áp lực tốt.

Van cửa thép

Phù hợp với môi trường áp suất cao, nhiệt độ cao như hơi nóng, dầu nóng, lò hơi và nhà máy nhiệt điện.

Van cửa inox

Có khả năng chống ăn mòn vượt trội, thích hợp cho ngành thực phẩm, dược phẩm, nước sạch và hóa chất.

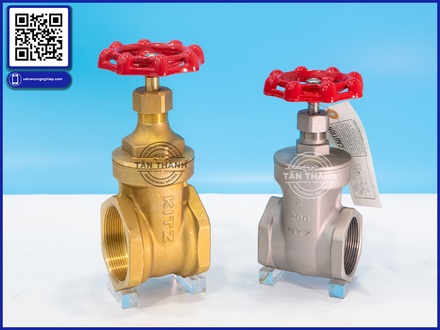

Van cửa đồng

Được ứng dụng trong hệ thống nước sinh hoạt, khí nén và các đường ống kích thước nhỏ.

Van cửa ty nổi

Giúp người vận hành dễ dàng nhận biết trạng thái đóng mở thông qua vị trí của trục van.

Van cửa ty chìm

Thiết kế gọn gàng, tiết kiệm không gian lắp đặt, phù hợp với hố van hoặc các khu vực có chiều cao hạn chế.

Van cửa dao (Knife Gate Valve)

Được thiết kế chuyên dụng cho nước thải, bùn, bột giấy và lưu chất chứa nhiều tạp chất.

Ứng dụng của Gate Valve

Nhờ khả năng đóng ngắt hiệu quả, Gate Valve được sử dụng rộng rãi trong:

• Hệ thống cấp nước sạch.
• Nhà máy xử lý nước thải.
• Hệ thống phòng cháy chữa cháy.
• Nhà máy nhiệt điện.
• Nhà máy hóa chất.
• Hệ thống hơi nóng.
• Đường ống dầu khí.
• Nhà máy thực phẩm.
• Nhà máy bia, nước giải khát.
• Công nghiệp xi măng.
• Nhà máy giấy.
• Nhà máy luyện kim.
• Hệ thống HVAC.

Kinh nghiệm lựa chọn van cửa phù hợp

Để Gate Valve hoạt động bền bỉ và đạt hiệu quả cao, cần lưu ý:

• Chọn đúng vật liệu theo môi trường làm việc.
• Lựa chọn đúng tiêu chuẩn kết nối (JIS, ANSI, DIN, BS).
• Xác định áp suất và nhiệt độ làm việc.
• Chọn đúng kích thước DN của đường ống.
• Ưu tiên các thương hiệu uy tín để đảm bảo chất lượng.

Van cửa Gate Valve chính hãng tại Van Tân Thành

Là đơn vị có nhiều năm kinh nghiệm trong lĩnh vực van công nghiệp, Van Tân Thành hiện cung cấp đầy đủ các dòng Gate Valve nhập khẩu chính hãng với đa dạng mẫu mã, kích thước và vật liệu.

Danh mục sản phẩm bao gồm:

• Van cửa gang.
• Van cửa gang cầu.
• Van cửa thép.
• Van cửa inox 304, inox 316.
• Van cửa đồng.
• Van cửa ty nổi.
• Van cửa ty chìm.
• Van cửa nối ren.
• Van cửa mặt bích.
• Van cửa điều khiển điện.
• Van cửa điều khiển khí nén.

Tân Thành là đối tác phân phối của nhiều thương hiệu nổi tiếng như KITZ (Nhật Bản), Joeun (Hàn Quốc), DR (Trung Quốc) cùng nhiều hãng van công nghiệp uy tín khác.

Khi mua hàng tại Tân Thành, khách hàng được cam kết:

• 100% sản phẩm chính hãng.
• Đầy đủ chứng chỉ CO-CQ.
• Hàng luôn có sẵn số lượng lớn.
• Giá cạnh tranh.
• Tư vấn kỹ thuật chuyên sâu.
• Hỗ trợ giao hàng toàn quốc.
• Bảo hành theo tiêu chuẩn nhà sản xuất.

Kết luận

Van cửa (Gate Valve) là giải pháp đóng ngắt dòng chảy tối ưu cho hầu hết các hệ thống đường ống công nghiệp nhờ khả năng làm kín tốt, lưu lượng lớn và độ bền cao. Việc lựa chọn đúng loại van cửa gang, van cửa thép, van cửa inox hoặc van cửa đồng sẽ giúp hệ thống vận hành ổn định, tiết kiệm chi phí bảo trì và kéo dài tuổi thọ thiết bị.

Nếu bạn đang tìm kiếm van cửa Gate Valve chính hãng, giá tốt cùng đội ngũ kỹ thuật giàu kinh nghiệm, Van công nghiệp Tân Thành luôn sẵn sàng tư vấn và cung cấp giải pháp phù hợp cho mọi nhu cầu của doanh nghiệp.
