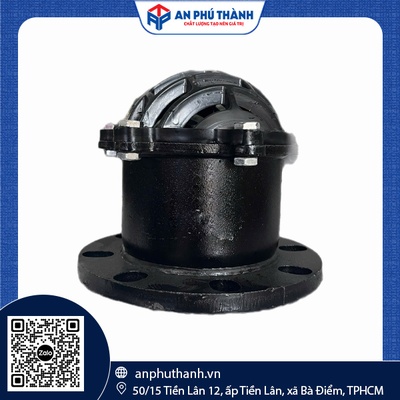

Van Hút Hiệu BTL | Model H42X-10

12.500.000 VND

Còn hàng (1 sản phẩm)

Mô tả sản phẩm

Van hút hiệu BTL Model H42X-10 là thiết bị chuyên dụng được lắp đặt tại đầu cuối đường ống hút của máy bơm. Sản phẩm kết hợp đồng thời hai chức năng quan trọng: ngăn dòng nước chảy ngược khi máy bơm dừng hoạt động và lọc rác, cặn hoặc dị vật trước khi lưu chất đi vào đường ống.

Với kết cấu thân gang chắc chắn, cơ chế đóng mở tự động và dải kích thước từ DN50 đến DN350, van hút BTL H42X-10 phù hợp cho nhiều hệ thống cấp nước dân dụng, công nghiệp và nông nghiệp. Sản phẩm hiện được An Phú Thành cung cấp nhằm đáp ứng nhu cầu lắp đặt mới, thay thế và bảo trì tại các công trình trên toàn quốc.

Thiết Kế Chắc Chắn – Tích Hợp Hai Chức Năng

Mẫu van hút này có thiết kế tương tự van một chiều nhưng được bổ sung lưới lọc bao quanh phần đầu hút. Cấu tạo này giúp thiết bị vừa duy trì lượng nước bên trong đường ống, vừa hạn chế rác và dị vật xâm nhập vào máy bơm.

Thân và nắp van được chế tạo từ gang xám, có khả năng chịu lực và duy trì độ ổn định trong điều kiện làm việc thường xuyên. Đĩa van sử dụng gang cầu, kết hợp đế đĩa bằng cao su tổng hợp và gioăng NBR để nâng cao khả năng làm kín.

Phần lưới lọc được bố trí phía ngoài, cho phép nước đi qua nhưng giữ lại cặn bẩn có kích thước lớn. Nhờ đó, nguy cơ kẹt, va đập hoặc mài mòn cánh bơm được giảm đáng kể, đặc biệt khi hệ thống lấy nước từ bể hở, ao, hồ hoặc kênh dẫn.

Cấu Tạo Van Hút BTL H42X-10

Van hút hiệu BTL Model H42X-10 được cấu thành từ các bộ phận chính:

Thân van: Làm từ gang xám, tạo kết cấu vững chắc và bảo vệ các chi tiết bên trong.
Nắp van: Sử dụng gang xám, được liên kết chắc chắn với thân van để bảo đảm độ ổn định khi vận hành.
Đĩa van: Chế tạo từ gang cầu, thực hiện nhiệm vụ đóng hoặc mở đường lưu chất.
Đế đĩa: Làm từ cao su tổng hợp, hỗ trợ đĩa van tiếp xúc kín hơn khi đóng.
Gioăng làm kín: Sử dụng vật liệu NBR, phù hợp với môi trường nước thông thường.
Lưới lọc: Bao quanh đầu hút, giúp ngăn rác, cặn và các dị vật lớn đi vào đường ống.

Sự kết hợp giữa thân gang, đĩa gang cầu và bộ phận làm kín bằng cao su giúp van đáp ứng tốt yêu cầu vận hành của hệ thống bơm nước có áp suất định mức PN10.

Nguyên Lý Hoạt Động Tự Động

Van hút BTL H42X-10 vận hành dựa trên sự chênh lệch áp suất do máy bơm tạo ra mà không cần sử dụng điện, khí nén hoặc tín hiệu điều khiển.

Khi máy bơm bắt đầu hoạt động, lực hút tạo ra áp suất chân không trong đường ống. Dưới tác động này, đĩa van được nâng lên, cho phép nước đi qua lưới lọc, vào thân van và tiếp tục di chuyển đến máy bơm.

Khi máy bơm dừng, lực hút không còn, đĩa van tự động hạ xuống nhờ trọng lực và áp lực của cột nước. Đĩa ép sát vào đế làm kín, ngăn nước trong đường ống chảy ngược trở lại bể chứa.

Cơ chế này giúp duy trì nước mồi trong đường ống, hạn chế tình trạng máy bơm phải mồi lại sau mỗi lần dừng. Đồng thời, máy bơm được giảm nguy cơ chạy khô, quá nhiệt hoặc hư hỏng do thiếu nước đầu vào.

Ưu Điểm Nổi Bật Của Van Hút Hiệu BTL

Van hút hiệu BTL Model H42X-10 mang lại nhiều lợi ích cho hệ thống bơm:

Giữ nước mồi hiệu quả: Ngăn dòng nước chảy ngược sau khi máy bơm dừng, hỗ trợ quá trình khởi động tiếp theo diễn ra thuận lợi.
Bảo vệ cánh bơm: Lưới lọc giữ lại rác, cặn và dị vật lớn trước khi chúng đi vào máy bơm.
Vận hành hoàn toàn tự động: Van đóng mở theo áp lực dòng nước, không cần nguồn điện hoặc bộ truyền động bên ngoài.
Kết cấu bền chắc: Thân gang xám và đĩa gang cầu phù hợp với nhiều hệ thống cấp nước thông dụng.
Khả năng làm kín ổn định: Đế đĩa bằng cao su tổng hợp kết hợp gioăng NBR giúp hạn chế rò rỉ và dòng chảy ngược.
Dải kích thước rộng: Các kích cỡ từ DN50 đến DN350 đáp ứng nhiều quy mô đường ống và công suất máy bơm khác nhau.
Bảo trì thuận tiện: Kết cấu cơ học đơn giản giúp việc kiểm tra và vệ sinh lưới lọc tương đối dễ dàng.

Thông Số Kỹ Thuật Van Hút BTL H42X-10

Model: H42X-10
Thương hiệu: BTL
Xuất xứ: Trung Quốc
Kích thước danh nghĩa: DN50 – DN350
Áp suất định mức: PN10 – 1,0 MPa
Vật liệu đĩa van: Gang cầu
Kiểu vận hành: Tự động theo áp lực dòng chảy

Khi lựa chọn sản phẩm, cần đối chiếu đồng thời đường kính danh nghĩa, tiêu chuẩn mặt bích và khoảng cách lắp đặt. Đặc biệt, chiều cao tổng thể H tăng khá nhanh theo kích thước DN nên phải được tính toán ngay từ giai đoạn thiết kế bể chứa hoặc hố bơm.

Ứng Dụng Thực Tế

Van hút hiệu BTL H42X-10 thích hợp lắp đặt trong các hệ thống sử dụng nước làm lưu chất, tiêu biểu như:

Đường ống hút của máy bơm nước sạch.
Bể chứa nước tại nhà máy và khu công nghiệp.
Trạm bơm cấp nước cho tòa nhà, khu dân cư.
Hồ bơi và hệ thống tuần hoàn nước.
Hệ thống tưới tiêu trong nông nghiệp.
Trạm bơm lấy nước từ ao, hồ hoặc kênh rạch.
Hệ thống cấp nước phục vụ sản xuất.
Các công trình cần duy trì nước mồi cho máy bơm.

Đối với nước thải, nước có hóa chất hoặc lưu chất chứa nhiều cặn, người dùng nên cung cấp đầy đủ đặc tính môi trường cho bộ phận kỹ thuật. Việc kiểm tra độ tương thích của gang, gioăng NBR và đế đĩa cao su sẽ giúp lựa chọn sản phẩm phù hợp hơn.

Lưu Ý Khi Lắp Đặt Và Sử Dụng

Van hút cần được lắp tại đầu cuối của đường ống hút và đặt ngập hoàn toàn trong nước. Không nên để thiết bị nằm sát đáy bể vì bùn, cát hoặc cặn lắng có thể nhanh chóng bám kín lưới lọc, làm giảm lưu lượng nước cấp cho máy bơm.

Chiều lắp đặt phải bảo đảm dòng nước đi từ lưới lọc vào đường ống hút. Mặt bích đường ống cần đúng kích thước và tiêu chuẩn BS 4504 để hạn chế tình trạng lệch tâm hoặc rò rỉ tại vị trí kết nối.

Trong quá trình sử dụng, lưới lọc nên được kiểm tra và vệ sinh định kỳ. Tần suất bảo trì phụ thuộc vào mức độ sạch của nguồn nước; môi trường có nhiều lá cây, rong rêu hoặc cặn bẩn cần được kiểm tra thường xuyên hơn.

An Phú Thành Cung Cấp Van Hút BTL Chính Hãng

An Phú Thành cung cấp van hút với nhiều kích thước, phục vụ nhu cầu lắp đặt cho hệ thống bơm nước dân dụng và công nghiệp. Khách hàng được hỗ trợ lựa chọn đường kính van dựa trên kích thước đường ống, công suất máy bơm, áp suất làm việc và điều kiện vận hành thực tế.

Bên cạnh sản phẩm, An Phú Thành còn hỗ trợ cung cấp tài liệu kỹ thuật, tư vấn phương án kết nối và giao hàng đến nhiều tỉnh thành. Việc lựa chọn đúng kích thước van hút ngay từ đầu sẽ giúp hệ thống duy trì lưu lượng ổn định, giữ nước mồi tốt và hạn chế sự cố cho máy bơm.
