Trong các hệ thống đường ống dẫn nước, bồn chứa, thiết bị xử lý nước hay dây chuyền sản xuất công nghiệp, ngoài những thiết bị có nhiệm vụ điều tiết dòng chảy còn có một nhóm thiết bị đảm nhận chức năng vệ sinh và loại bỏ tạp chất. Van xả đáy là một trong những thiết bị thường được bố trí tại vị trí thấp nhất của hệ thống nhằm hỗ trợ đưa nước, cặn bẩn, bùn hoặc các chất tích tụ ra ngoài.

So với các loại van được lắp trên đường ống chính, van xả đáy thường có vị trí và mục đích sử dụng khá đặc thù. Khi được lựa chọn đúng chủng loại, kích thước và vật liệu, thiết bị này có thể hỗ trợ quá trình bảo trì, vệ sinh hệ thống và hạn chế tình trạng cặn tích tụ trong thời gian dài.

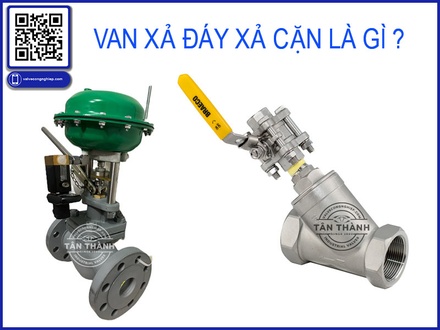

Van xả đáy là gì?

Van xả đáy là tên gọi chung cho loại van được lắp tại vị trí đáy của đường ống, bồn chứa, bể hoặc thiết bị công nghiệp để thực hiện nhiệm vụ xả môi chất ra ngoài.

Môi chất được xả có thể là nước sạch, nước có cặn, bùn, chất lỏng trong quy trình sản xuất hoặc các loại dung dịch phù hợp với vật liệu của van.

Trong quá trình vận hành, các hạt rắn, cặn lắng hoặc tạp chất có xu hướng tập trung tại những vị trí thấp của hệ thống. Nếu không có phương án xả phù hợp, lớp cặn này có thể ngày càng dày lên và ảnh hưởng đến quá trình vận hành.

Vì vậy, van xả đáy thường được xem là một bộ phận hỗ trợ quan trọng trong nhiều hệ thống van công nghiệp.

Cấu tạo cơ bản của van xả đáy

Tùy từng loại van, cấu tạo thực tế sẽ khác nhau. Tuy nhiên, một cụm van xả đáy thông thường có thể bao gồm các bộ phận chính như:

• Thân van.
• Bộ phận đóng mở.
• Gioăng làm kín.
• Trục van.
• Tay quay hoặc tay gạt.
• Nắp van.
• Kết nối ren, mặt bích hoặc kiểu kết nối phù hợp với hệ thống.

Thân van có thể được chế tạo từ gang, thép, inox hoặc các vật liệu khác tùy theo môi chất và điều kiện làm việc.

Bộ phận đóng mở quyết định khả năng cho phép hoặc ngăn dòng môi chất đi qua. Với van bi, bộ phận đóng mở là viên bi có lỗ xuyên tâm. Với van cổng, bộ phận đóng mở là cánh van di chuyển lên xuống theo trục.

Gioăng làm kín đóng vai trò hạn chế rò rỉ tại những vị trí tiếp xúc giữa các bộ phận của van.

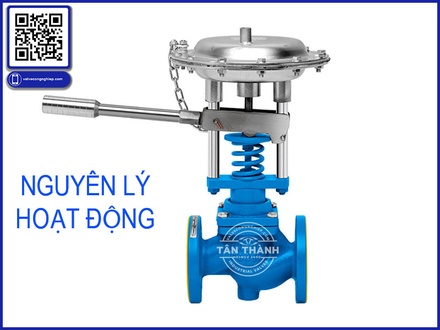

Nguyên lý hoạt động của van xả đáy

Nguyên lý hoạt động tương đối đơn giản. Khi cần xả, người vận hành mở van để tạo đường dẫn từ vị trí đáy của hệ thống ra bên ngoài.

Dưới tác động của áp suất hoặc trọng lực, môi chất sẽ đi qua van và được đưa đến vị trí xả.

Sau khi lượng nước hoặc cặn cần thiết đã được đưa ra ngoài, van được đóng lại để ngăn dòng môi chất tiếp tục thoát ra.

Đối với hệ thống có lượng cặn lớn, quá trình xả có thể được thực hiện định kỳ theo tình trạng thực tế của thiết bị. Tần suất xả không nhất thiết giống nhau giữa các hệ thống bởi còn phụ thuộc vào chất lượng môi chất, lưu lượng, thời gian vận hành và mức độ phát sinh cặn.

Van xả đáy thường được lắp ở đâu?

Một số vị trí thường gặp gồm:

Đường ống cấp nước

Trong hệ thống cấp nước, cặn và các hạt vật chất có thể tích tụ tại những điểm thấp. Van xả đáy giúp tạo vị trí thuận tiện để đưa phần nước chứa cặn ra ngoài.

Bồn chứa

Bồn chứa nước hoặc chất lỏng thường có vị trí đáy được thiết kế để xả môi chất. Van được lắp tại đây giúp quá trình vệ sinh và thay đổi môi chất thuận tiện hơn.

Hệ thống xử lý nước

Trong các hệ thống xử lý nước, bùn và chất rắn có thể phát sinh trong quá trình xử lý. Việc bố trí đường xả phù hợp giúp hỗ trợ loại bỏ phần vật chất tích tụ.

Thiết bị công nghiệp

Một số thiết bị như bình chứa, đường ống công nghệ hoặc các cụm thiết bị có điểm thấp cũng có thể cần đến đường xả đáy.

Vai trò của van xả đáy trong hệ thống

Van xả đáy không đơn thuần là thiết bị đóng mở dòng chảy. Trong nhiều hệ thống, nó còn hỗ trợ công tác bảo trì.

Khi hệ thống được vận hành trong thời gian dài, việc xả phần môi chất chứa cặn có thể giúp giảm lượng chất tích tụ tại các vị trí thấp.

Thiết bị cũng tạo điều kiện thuận lợi hơn khi cần tháo môi chất để vệ sinh hoặc bảo dưỡng.

Tuy nhiên, hiệu quả thực tế còn phụ thuộc vào thiết kế tổng thể của hệ thống. Việc chỉ lắp van mà không bố trí đúng vị trí hoặc lựa chọn sai kích thước có thể khiến quá trình xả không đạt hiệu quả như mong muốn.

Những yếu tố cần quan tâm khi chọn van xả đáy

Để lựa chọn phù hợp, cần xem xét nhiều thông số thay vì chỉ dựa vào kích thước đường ống.

Kích thước danh nghĩa DN

DN cần phù hợp với đường ống và lưu lượng xả dự kiến.

Áp suất làm việc

Van cần có cấp áp suất phù hợp với áp suất thực tế của hệ thống. Không nên lựa chọn chỉ dựa trên đường kính mà bỏ qua thông số áp suất.

Nhiệt độ

Đối với nước thông thường, yêu cầu về nhiệt độ không quá phức tạp. Tuy nhiên với môi chất nóng hoặc quy trình công nghiệp, nhiệt độ là thông số cần được xem xét kỹ.

Vật liệu

Gang, thép, inox và các vật liệu khác có khả năng đáp ứng những môi trường khác nhau. Việc chọn vật liệu cần dựa trên tính chất của môi chất và điều kiện làm việc.

Kiểu kết nối

Van xả đáy có thể sử dụng kết nối ren, mặt bích hoặc những kiểu kết nối khác. Kiểu kết nối cần đồng bộ với đường ống.

Van xả đáy và van công nghiệp

Van xả đáy có thể được xem là một ứng dụng cụ thể trong nhóm van công nghiệp. Tuy không phải mọi van công nghiệp đều sử dụng cho mục đích xả đáy, nhiều dòng van khác nhau có thể được bố trí ở vị trí này tùy theo thiết kế hệ thống.

Việc lựa chọn cần dựa trên chức năng thực tế thay vì chỉ dựa vào tên gọi.

Trong quá trình tìm hiểu các giải pháp van cho đường ống, van Tân Thành là một trong những cụm từ thường được sử dụng khi tham khảo thông tin về van công nghiệp và thiết bị đường ống. Công ty Tân Thành chia sẻ nhiều nội dung kiến thức liên quan đến cấu tạo, vật liệu, tiêu chuẩn và ứng dụng của các loại van.

Một số lưu ý khi vận hành

Trước khi mở van xả đáy, người vận hành cần xác định môi chất được xả và vị trí thoát có an toàn hay không.

Đối với môi chất có nhiệt độ cao, áp suất lớn hoặc đặc tính đặc biệt, cần thực hiện quy trình an toàn phù hợp.

Không nên đóng mở van một cách tùy tiện nếu hệ thống đang chịu điều kiện áp suất hoặc nhiệt độ vượt giới hạn thiết kế.

Ngoài ra, van nên được kiểm tra định kỳ để phát hiện tình trạng rò rỉ, kẹt cơ cấu đóng mở hoặc hư hỏng gioăng làm kín.

Kết luận

Van xả đáy là thiết bị có cấu tạo tương đối đơn giản nhưng giữ vai trò hữu ích trong việc xả môi chất và hỗ trợ loại bỏ cặn tại những vị trí thấp của hệ thống.

Tùy từng công trình, van có thể được ứng dụng trong đường ống cấp nước, bồn chứa, hệ thống xử lý nước và nhiều dây chuyền công nghiệp khác. Khi lựa chọn, cần xem xét đồng thời DN, áp suất, nhiệt độ, vật liệu, môi chất và kiểu kết nối.

Hiểu đúng về van xả đáy sẽ giúp quá trình thiết kế, lắp đặt và bảo trì hệ thống đường ống được chủ động hơn.
