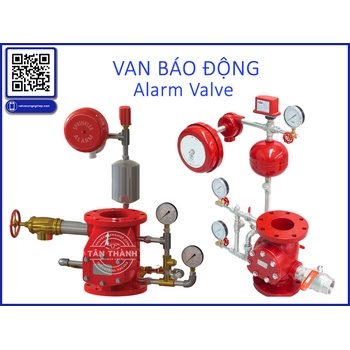

Trong một hệ thống sprinkler, lựa chọn đúng van báo động mới chỉ là bước đầu. Cách bố trí cụm van trong phòng bơm hoặc khu vực riser cũng ảnh hưởng trực tiếp đến khả năng vận hành, kiểm tra và xử lý sự cố.

Một cụm van đặt quá sát tường, đồng hồ quay vào phía khó quan sát, đường test thiếu không gian thao tác hoặc alarm trim bố trí chồng chéo có thể khiến một thiết bị tốt trở nên khó sử dụng.

Đối với hệ thống sử dụng van công nghiệp trong PCCC, thiết kế nên hướng đến ba yếu tố: dễ quan sát, dễ thao tác và dễ bảo trì.

1. Tại sao vị trí lắp đặt van báo động lại quan trọng?

Van báo động thường được bố trí trên đường ống cấp cho một khu vực sprinkler hoặc tại cụm riser tương ứng.

Trong quá trình vận hành, kỹ thuật viên có thể cần:

• Đọc đồng hồ.
• Kiểm tra trạng thái van.
• Thực hiện test.
• Xả nước.
• Kiểm tra alarm trim.
• Xử lý rò rỉ.
• Tháo thay phụ kiện.
• Kiểm tra thiết bị cảnh báo.

Nếu không có khoảng không phù hợp, những công việc này sẽ mất nhiều thời gian hơn.

Đặc biệt, trong tình huống có sự cố, người vận hành không nên phải tháo nhiều thiết bị khác mới tiếp cận được van.

2. Bố trí cụm van nên tính đến toàn bộ alarm trim

Một lỗi thiết kế là chỉ xác định vị trí thân van rồi mới tìm cách lắp các phụ kiện còn lại.

Trong thực tế, cụm van báo cháy có thể bao gồm nhiều thành phần nên không gian phải được tính cho cả assembly.

Ví dụ:

Van → đồng hồ → alarm trim → retard chamber → thiết bị báo động → đường xả/test.

Nếu mỗi bộ phận được bố trí riêng lẻ mà không xem xét tổng thể, hệ thống có thể trở nên khó kiểm tra.

Vì vậy, khi thiết kế nên xem cụm alarm valve như một tổ hợp thay vì một thiết bị đơn.

3. Đồng hồ áp suất phải dễ quan sát

Đồng hồ là một trong những thông tin đầu tiên kỹ thuật viên cần xem khi đánh giá hệ thống.

Do đó, mặt đồng hồ cần có hướng quan sát phù hợp.

Không nên để:

• Mặt đồng hồ quay vào tường.
• Đồng hồ bị che bởi đường ống.
• Khoảng cách thao tác quá hẹp.
• Nhiều đồng hồ nằm chồng góc quan sát.

Mục tiêu không phải chỉ là “lắp được” mà là kỹ thuật viên có thể đọc thông số nhanh khi đứng ở vị trí vận hành.

4. Không gian bảo trì cần được tính từ đầu

Một cụm van có thể hoạt động ổn định trong nhiều năm, nhưng đến lúc cần thay gioăng, kiểm tra clapper hoặc tháo thiết bị phụ trợ, vấn đề về không gian mới xuất hiện.

Đây là lý do khi bố trí valve công nghiệp, nên tính trước không gian bảo trì.

Cần hình dung các thao tác:

• Tháo nắp.
• Tháo phụ kiện.
• Dùng dụng cụ.
• Kiểm tra bên trong.
• Thay đồng hồ.
• Xử lý alarm trim.
• Thực hiện test.

Nếu thao tác bảo trì không thể thực hiện an toàn, vị trí lắp đặt cần được xem xét lại.

5. Đường test và đường drain không nên bị xem nhẹ

Test và drain là những phần thường xuyên được sử dụng trong quá trình kiểm tra.

Tài liệu hướng dẫn kiểm tra hệ thống wet pipe cho phép sử dụng inspector's test connection để kiểm tra waterflow alarm trong những điều kiện phù hợp.

Do đó, đường test phải được bố trí để:

• Dễ tiếp cận.
• Có thể thao tác.
• Nước xả được dẫn đến vị trí phù hợp.
• Không gây nguy hiểm cho người vận hành.
• Không gây ảnh hưởng đến thiết bị xung quanh.

Nếu đường xả bị bố trí thiếu hợp lý, việc test định kỳ có thể trở nên khó khăn và làm tăng nguy cơ vận hành sai.

6. Alarm trim cần có nhận diện rõ ràng

Trong phòng kỹ thuật có nhiều hệ thống, việc nhận diện từng cụm van rất quan trọng.

Mỗi cụm nên có thông tin phù hợp để người vận hành xác định:

• Khu vực được bảo vệ.
• Trạng thái hệ thống.
• Van điều khiển chính.
• Đường test.
• Đường drain.
• Thiết bị báo động.

Điều này đặc biệt hữu ích khi công trình có nhiều riser.

Một hệ thống van công nghiệp được bố trí khoa học không chỉ tạo thuận lợi cho kỹ thuật viên mà còn giảm nguy cơ thao tác nhầm.

7. Cần tránh việc bố trí quá nhiều thiết bị trong một khoảng nhỏ

Phòng bơm thường có rất nhiều thiết bị:

• Bơm chữa cháy.
• Bơm bù áp.
• Tủ điều khiển.
• Đường ống.
• Van.
• Đồng hồ.
• Cụm alarm valve.
• Hệ thống thoát nước.

Nếu tận dụng tối đa diện tích mà không tính đến thao tác, phòng máy sẽ nhanh chóng trở nên chật.

Một cụm van báo động cần có không gian đủ để kiểm tra mà không ảnh hưởng đến thiết bị khác.

8. Bố trí theo hướng dòng chảy và thiết kế hệ thống

Khi lắp đặt, chiều dòng chảy phải phù hợp với thiết kế và hướng dẫn của nhà sản xuất.

Lắp sai hướng là lỗi tưởng như cơ bản nhưng có thể ảnh hưởng trực tiếp đến hoạt động của van.

Một số tài liệu kỹ thuật và hướng dẫn lắp đặt cũng nhấn mạnh việc xác định đúng chiều dòng chảy, vị trí các van khóa và alarm trim.

Do đó, không nên dựa vào hình dáng bên ngoài để xác định chiều lắp.

9. Tại sao nên hạn chế đường ống alarm trim quá phức tạp?

Một hệ thống đường ống phụ càng phức tạp càng có nhiều điểm cần kiểm tra.

Các đoạn ống phụ dài, nhiều co nối hoặc bố trí không hợp lý có thể:

• Khó quan sát.
• Khó vệ sinh.
• Tăng số lượng mối nối.
• Tăng khả năng rò rỉ.
• Khó xác định nguyên nhân khi tín hiệu không hoạt động.

Vì vậy, thiết kế nên hướng đến cấu hình gọn nhưng vẫn đáp ứng đúng yêu cầu kỹ thuật.

10. Khả năng tiếp cận quan trọng khi xảy ra sự cố

Hãy thử đặt câu hỏi:

Nếu chuông báo động không hoạt động vào ban đêm, kỹ thuật viên có thể kiểm tra cụm van trong bao lâu?

Nếu câu trả lời là “phải tháo đường ống” hoặc “phải di chuyển thiết bị khác”, thiết kế cần được xem xét.

Một hệ thống PCCC không chỉ cần hoạt động khi mọi thứ bình thường. Nó phải cho phép nhân sự kỹ thuật nhanh chóng xác định và xử lý bất thường.

Đây là tiêu chí quan trọng khi lựa chọn van báo cháy và phụ kiện đi kèm.

11. Cân bằng giữa tiết kiệm diện tích và khả năng bảo trì

Tiết kiệm không gian không đồng nghĩa với việc ép tất cả thiết bị vào cùng một vị trí.

Thiết kế hợp lý nên cân bằng:

Diện tích phòng + khoảng thao tác + khả năng kiểm tra + khả năng thay thế + an toàn vận hành.

Nếu chỉ tập trung vào việc giảm diện tích lắp đặt, chi phí bảo trì về sau có thể tăng lên.

12. Tân Thành và góc nhìn lựa chọn valve công nghiệp

Khi lựa chọn valve công nghiệp, Tân Thành ưu tiên việc xác định điều kiện thực tế của công trình trước khi lựa chọn thiết bị.

Đối với van báo động, cần xem xét:

• Kích thước đường ống.
• Áp suất.
• Kiểu kết nối.
• Cấu hình alarm trim.
• Không gian lắp đặt.
• Phương án kiểm tra.
• Thiết bị báo động.
• Khả năng bảo trì.

Một sản phẩm phù hợp không chỉ là sản phẩm đáp ứng thông số kỹ thuật mà còn phải phù hợp với cách hệ thống được thiết kế và vận hành.

Kết luận

Bố trí van báo động trong phòng bơm PCCC cần được nhìn dưới góc độ toàn hệ thống. Đồng hồ phải dễ đọc, đường test dễ thao tác, alarm trim dễ kiểm tra, van điều khiển dễ nhận diện và không gian phải đủ cho công tác bảo trì.

Đây cũng là nguyên tắc quan trọng khi triển khai van công nghiệp, van báo cháy và valve công nghiệp trong các hệ thống yêu cầu độ tin cậy cao.

Tân Thành hướng đến việc cung cấp giải pháp van valve công nghiệp dựa trên thông số và điều kiện sử dụng thực tế, giúp quá trình lắp đặt, kiểm tra và bảo trì về sau thuận tiện hơn.
