Trong các bản vẽ hệ thống dầu, thay vì mô tả thiết bị bằng hình ảnh thực tế, kỹ sư sử dụng các ký hiệu tiêu chuẩn để thể hiện chức năng và nguyên lý hoạt động. Điều này đặc biệt quan trọng với van thủy lực công nghiệp (Hydraulic Valve) – thành phần quyết định cách dòng dầu được kiểm soát trong toàn bộ hệ thống.

Nếu bạn từng “bối rối” khi nhìn vào sơ đồ thủy lực đầy ký hiệu, bài viết này từ Tân Thành sẽ giúp bạn hiểu bản chất – đọc đúng – nhớ lâu chỉ trong một lần.

Ký hiệu van thủy lực công nghiệp – Hiểu đúng bản chất

Ký hiệu van thủy lực không đơn thuần là hình vẽ, mà là ngôn ngữ kỹ thuật mô tả hành vi của dòng dầu.

Mỗi ký hiệu sẽ trả lời 3 câu hỏi quan trọng:

• Dầu đi theo hướng nào?
• Van có bao nhiêu trạng thái?
• Khi tác động, dòng chảy thay đổi ra sao?

Chỉ cần nắm được 3 yếu tố này, bạn có thể “giải mã” gần như toàn bộ sơ đồ thủy lực.

Cấu trúc chung của ký hiệu van thủy lực

Hầu hết các ký hiệu van thủy lực công nghiệp đều tuân theo một cấu trúc nhất định.

1. Các ô vuông – biểu thị trạng thái van

Mỗi ô tương ứng với một trạng thái hoạt động.

Ví dụ:

• 2 ô → van có 2 vị trí
• 3 ô → van có 3 trạng thái

👉 Số ô = số trạng thái

2. Các đường nối – biểu thị cổng dầu

Các đường ra/vào thể hiện số cổng của van.

Ví dụ:

• 2 đường → van 2 cửa
• 4 đường → van 4 cửa

👉 Số đường = số cổng

3. Mũi tên – hướng dòng chảy

Mũi tên bên trong cho biết dầu sẽ đi theo hướng nào trong từng trạng thái.

👉 Đây là yếu tố quan trọng nhất khi đọc sơ đồ.

4. Ký hiệu phụ – cơ cấu điều khiển

Một số ký hiệu đi kèm giúp bạn biết van hoạt động bằng cách nào:

• Lò xo → hồi về vị trí ban đầu
• Cuộn coil → điều khiển điện
• Tay gạt → điều khiển thủ công

Các ký hiệu van thủy lực công nghiệp thường gặp

Sau khi hiểu cấu trúc, bạn sẽ dễ dàng nhận diện từng loại van cụ thể.

Van điều hướng (Directional Valve)

Đây là loại ký hiệu phổ biến nhất trong mọi bản vẽ.

Dấu hiệu nhận biết:

• Nhiều ô vuông liền nhau
• Bên trong có mũi tên

Ý nghĩa:

• Xác định đường đi của dòng dầu
• Điều khiển xi lanh tiến/lùi

Ví dụ điển hình là van 4/3 – loại được dùng rất nhiều trong công nghiệp.

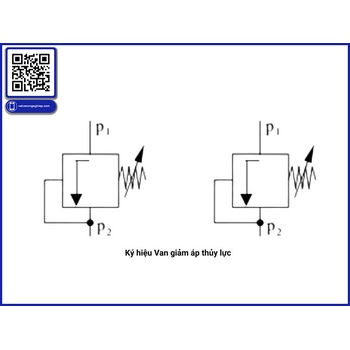

Van áp suất (Pressure Valve)

Van áp suất thường có ký hiệu đặc trưng là lò xo và đường xả.

Dấu hiệu nhận biết:

• Có hình lò xo
• Có đường nối về bồn dầu

Chức năng:

• Giữ áp suất ổn định
• Xả áp khi vượt ngưỡng

Đây là thành phần không thể thiếu để bảo vệ hệ thống.

Van lưu lượng (Flow Valve)

Van lưu lượng có ký hiệu đơn giản nhưng dễ nhầm nếu không chú ý.

Dấu hiệu:

• Đường ống có mũi tên chéo
• Thể hiện khả năng điều chỉnh

Ý nghĩa:

• Kiểm soát tốc độ dòng dầu
• Điều chỉnh tốc độ thiết bị

Van một chiều (Check Valve)

Đây là ký hiệu dễ nhận biết nhất.

Dấu hiệu:

• Mũi tên + chặn (bi hoặc lá)
• Chỉ cho phép dòng chảy một hướng

Ứng dụng:

• Ngăn dầu chảy ngược
• Giữ áp trong hệ thống

Van điện từ (Solenoid Valve)

Van điện từ là sự kết hợp giữa ký hiệu cơ khí và điện.

Dấu hiệu:

• Có thêm hình vuông nhỏ (coil)
• Gắn ở đầu van điều hướng

Ý nghĩa:

• Điều khiển tự động bằng điện
• Phản hồi nhanh

Xem ngay " Tổng hợp các mẫu van thủy lực phổ biến nhất hiện nay - Đón xem để thu thập thêm kiến thức nhé.

Cách đọc nhanh ký hiệu van thủy lực công nghiệp

Thay vì cố nhớ từng loại, bạn chỉ cần áp dụng quy trình 4 bước:

Bước 1: Đếm số ô

→ Xác định số trạng thái

Bước 2: Đếm số cổng

→ Xác định loại van (2/2, 4/3,…)

Bước 3: Nhìn mũi tên

→ Xác định hướng dòng chảy

Bước 4: Xem ký hiệu phụ

→ Biết cách điều khiển van

👉 Áp dụng 4 bước này, bạn có thể đọc sơ đồ nhanh gấp 2–3 lần.

Ứng dụng thực tế trong hệ thống công nghiệp

Trong một hệ thống van thủy lực công nghiệp, các ký hiệu thường kết hợp với nhau để tạo thành chu trình hoạt động hoàn chỉnh.

Ví dụ:

• Van điều hướng → điều khiển chuyển động
• Van áp suất → bảo vệ hệ thống
• Van lưu lượng → điều chỉnh tốc độ

Khi nhìn vào bản vẽ, bạn có thể hiểu:

• Dòng dầu đi đâu
• Thiết bị hoạt động như thế nào
• Hệ thống vận hành ra sao

Những sai lầm phổ biến khi đọc ký hiệu

Người mới thường gặp các lỗi sau:

• Chỉ nhìn hình mà không hiểu nguyên lý
• Nhầm lẫn giữa trạng thái và cổng
• Bỏ qua ký hiệu lò xo hoặc coil
• Không xác định trạng thái ban đầu

Những sai lầm này có thể dẫn đến:

• Lắp sai hệ thống
• Vận hành không đúng
• Gây hỏng thiết bị

Góc nhìn thực tế từ Tân Thành

Theo kinh nghiệm từ Tân Thành, việc đọc hiểu ký hiệu van thủy lực công nghiệp không chỉ dành cho kỹ sư thiết kế mà còn cực kỳ quan trọng với:

• Nhân viên bảo trì
• Kỹ thuật vận hành
• Người làm trong ngành cơ khí – tự động hóa

Dù không trực tiếp kinh doanh dòng van này, nhưng việc hiểu đúng ký hiệu sẽ giúp bạn:

• Làm chủ hệ thống
• Giảm rủi ro kỹ thuật
• Tăng hiệu quả công việc

Kết luận

Ký hiệu van thủy lực trong bản vẽ không khó nếu bạn hiểu đúng bản chất. Chỉ cần nắm rõ cấu trúc ký hiệu và áp dụng cách đọc logic, bạn có thể phân tích toàn bộ hệ thống một cách dễ dàng.

Hy vọng bài viết từ Tân Thành đã giúp bạn tiếp cận kiến thức về van thủy lực công nghiệp theo cách đơn giản và hiệu quả hơn.
