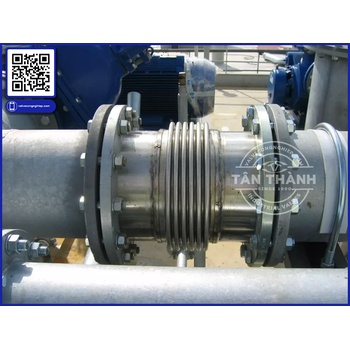

Không phải cứ đường ống có nhiệt độ thay đổi là bắt buộc phải lắp khớp nối giãn nở nhiệt. Trước khi lựa chọn expansion joint, cần xác định đường ống có thể tự hấp thụ chuyển vị bằng hình học hay không, mức giãn nở là bao nhiêu và ứng suất phát sinh có nằm trong giới hạn thiết kế hay không.

Đây là góc tiếp cận quan trọng đối với kỹ sư đường ống, đặc biệt trong các hệ thống công nghiệp có chiều dài lớn hoặc nhiệt độ vận hành cao.

Vì sao cần tính chuyển vị nhiệt?

Khi nhiệt độ của đường ống thay đổi, vật liệu sẽ thay đổi kích thước.

Nếu tuyến ống hoàn toàn tự do, nó có thể giãn dài tương đối dễ dàng.

Nhưng trong thực tế, đường ống thường được kết nối với:

• Van.
• Bơm.
• Thiết bị trao đổi nhiệt.
• Bồn.
• Máy nén.
• Giá đỡ.
• Kết cấu thép.
• Các tuyến ống khác.

Những kết nối này hạn chế chuyển động tự do.

Khi đó, chuyển vị nhiệt có thể tạo ra ứng suất và lực lên hệ thống.

Đó là lúc kỹ sư phải xem xét phương án bù trừ.

Công thức tính giãn nở tuyến tính

Một công thức cơ bản thường dùng để ước tính chuyển vị nhiệt là:

ΔL = α × L × ΔT

Trong đó:

• ΔL: độ thay đổi chiều dài.
• α: hệ số giãn nở nhiệt của vật liệu.
• L: chiều dài ban đầu.
• ΔT: chênh lệch nhiệt độ.

Ví dụ, nếu một tuyến ống kim loại dài 30 m được gia nhiệt từ nhiệt độ môi trường lên mức cao hơn đáng kể, độ giãn dài có thể lên đến hàng chục milimet tùy vật liệu và chênh lệch nhiệt độ.

Con số tưởng như nhỏ này lại có thể trở thành vấn đề khi hai đầu đường ống bị cố định.

Chiều dài tuyến ống càng lớn, chuyển vị càng đáng chú ý

Giả sử hai tuyến ống có cùng vật liệu và cùng nhiệt độ.

Tuyến A dài 5 m.

Tuyến B dài 50 m.

Theo công thức trên, nếu cùng điều kiện nhiệt độ thì tuyến dài hơn sẽ có mức thay đổi chiều dài lớn hơn tương ứng với chiều dài ban đầu.

Đây là lý do các đường ống công nghệ dài thường phải được xem xét về flexibility.

Tuy nhiên, chiều dài không phải yếu tố duy nhất.

Hình dạng tuyến ống cũng rất quan trọng.

Không phải tuyến ống nào cũng cần expansion joint

Một đường ống có thể sử dụng:

• Expansion loop.
• Thay đổi hướng tuyến.
• Đoạn ống mềm.
• Expansion joint.
• Thiết kế tự bù trừ bằng hình học.

Trong nhiều trường hợp, một tuyến ống có elbow và đủ chiều dài tự do có thể hấp thụ một phần chuyển vị thông qua độ mềm của chính hệ thống.

Ngược lại, một tuyến thẳng dài bị cố định mạnh ở hai đầu có thể cần giải pháp bù trừ rõ ràng hơn.

Do đó, câu hỏi đúng không phải là:

“Có nhiệt độ cao thì có cần khớp nối không?”

Mà là:

“Chuyển vị nhiệt của hệ thống là bao nhiêu và phương án thiết kế nào kiểm soát được chuyển vị đó an toàn?”

Khớp nối giãn nở hấp thụ chuyển vị như thế nào?

Tùy thiết kế, expansion joint có thể xử lý:

• Axial movement.
• Lateral movement.
• Angular movement.

Không phải một sản phẩm nào cũng đáp ứng tất cả các dạng chuyển vị.

Đây là lý do thông số kỹ thuật của khớp nối giãn nở nhiệt phải được đối chiếu với chuyển vị thực tế.

Nếu tuyến ống chỉ có chuyển vị dọc trục nhưng sử dụng cấu hình không phù hợp với lateral movement, hệ thống có thể phát sinh tải không mong muốn.

Thermal growth và pressure thrust là hai bài toán khác nhau

Đây là điểm cần đặc biệt nhấn mạnh.

Thermal growth:

Do nhiệt độ thay đổi.

Pressure thrust:

Do áp suất tác động lên vùng hiệu dụng của expansion joint.

Một hệ thống có thể có cả hai đồng thời.

Vì vậy, khi thiết kế khớp nối ống, không thể chỉ tính:

“Đường ống giãn bao nhiêu mm?”

Mà còn phải xem:

“Lực nào phát sinh khi hệ thống được cấp áp?”

Các tài liệu kỹ thuật về bellows đều nhấn mạnh rằng pressure thrust cần được hệ thống anchor hoặc giải pháp restraint thích hợp kiểm soát.

Ví dụ tư duy tính toán

Giả sử một tuyến ống có:

• Chiều dài: 20 m.
• Vật liệu: thép.
• Nhiệt độ ban đầu: 25°C.
• Nhiệt độ vận hành: 125°C.

Khi đó:

ΔT = 125 - 25 = 100°C

Chuyển vị nhiệt có thể ước tính bằng:

ΔL = α × 20 × 100

Sau khi sử dụng hệ số α phù hợp với vật liệu, kỹ sư có thể xác định độ giãn dài dự kiến.

Nhưng đây mới chỉ là bước đầu.

Tiếp theo phải xác định:

• Tuyến ống có bao nhiêu anchor?
• Có elbow không?
• Có thay đổi hướng không?
• Có thiết bị ở hai đầu không?
• Có expansion joint không?
• Guide đặt ở đâu?
• Chuyển vị được phân bổ thế nào?

Vì vậy, không nên lấy một con số giãn dài rồi chọn ngay một khớp nối.

Tại sao cần xét số chu kỳ?

Một đường ống có thể chỉ nóng lên một vài lần mỗi năm.

Một đường ống khác có thể khởi động và dừng hàng ngày.

Hai hệ thống có cùng mức chuyển vị nhưng số chu kỳ khác nhau sẽ tạo ra điều kiện làm việc khác nhau đối với expansion joint.

Đặc biệt với metallic bellows, khả năng chịu mỏi là vấn đề quan trọng.

EJMA xem thiết kế expansion joint là một bài toán kỹ thuật liên quan đến chuyển vị, ứng suất, tuổi thọ chu kỳ và điều kiện hệ thống.

Khi nào expansion loop có thể là lựa chọn?

Expansion loop sử dụng hình học của đường ống để tạo độ mềm.

Thay vì đưa một thiết bị linh hoạt vào tuyến ống, kỹ sư tạo thêm chiều dài và thay đổi hướng để hấp thụ chuyển vị.

Giải pháp này có thể hữu ích trong những hệ thống có đủ không gian.

Tuy nhiên, nó cũng làm tăng:

• Chiều dài tuyến.
• Không gian cần thiết.
• Số lượng co, cút.
• Chi phí support.
• Tổn thất áp suất trong một số cấu hình.

Trong khi đó, khớp nối giãn nở nhiệt có thể tạo ra giải pháp gọn hơn trong những không gian nhất định.

Việc lựa chọn cần dựa trên tổng thể hệ thống.

Khi kết nối với van công nghiệp cần chú ý gì?

Van là một phần của hệ thống đường ống nhưng không nên mặc định là điểm hấp thụ chuyển vị.

Khi tuyến ống có van công nghiệp, cần xem xét:

• Trọng lượng van.
• Kiểu kết nối.
• Hướng lắp.
• Tải trọng lên mặt bích.
• Tải từ đường ống.
• Chuyển vị nhiệt.
• Khả năng bảo trì.

Nếu expansion joint được bố trí gần cụm van, cần đảm bảo chuyển động của đường ống không gây tải bất lợi lên van.

Điều này đặc biệt quan trọng với các hệ thống sử dụng nhiều valve công nghiệp.

Khớp nối inox có phải lựa chọn mặc định cho đường ống nhiệt?

Không nên.

Việc lựa chọn khớp nối inox phải dựa trên nhiệt độ, áp suất, môi chất, chuyển vị và vật liệu.

Nếu hệ thống có nhiệt độ cao nhưng môi chất ăn mòn, vật liệu bellows cần được kiểm tra về khả năng tương thích.

Nếu hệ thống chủ yếu cần giảm rung ở đường nước, có thể phải xem xét khớp nối mềm cao su.

Nếu mục đích chính là tháo lắp nhanh, cần xem xét khớp nối nhanh.

Từng thiết bị giải quyết một bài toán khác nhau.

Quy trình lựa chọn khớp nối nên bắt đầu từ đâu?

Có thể triển khai theo trình tự:

Bước 1: Xác định tuyến ống

Chiều dài, đường kính, vật liệu, hình dạng.

Bước 2: Xác định nhiệt độ

Nhiệt độ thấp nhất và cao nhất.

Bước 3: Tính chuyển vị

Ước tính thermal growth.

Bước 4: Kiểm tra flexibility

Xem đường ống có thể tự hấp thụ chuyển vị hay không.

Bước 5: Xác định loại chuyển vị

Axial, lateral hoặc angular.

Bước 6: Kiểm tra áp suất

Xác định pressure thrust và yêu cầu anchor.

Bước 7: Xem xét số chu kỳ

Đặc biệt với hệ thống thường xuyên start/stop.

Bước 8: Chọn expansion joint

Sau khi có đầy đủ dữ liệu mới lựa chọn sản phẩm.

Bước 9: Kiểm tra installation

Đảm bảo guide, anchor, support và alignment phù hợp.

Một số sai lầm khi tính chuyển vị

Chỉ lấy nhiệt độ vận hành mà không xét nhiệt độ ban đầu.

Cần xác định ΔT.

Chỉ xét chiều dài mà bỏ qua hình dạng tuyến.

Một tuyến nhiều elbow có behavior khác tuyến thẳng.

Chỉ tính thermal movement mà bỏ qua pressure thrust.

Đây là lỗi có thể ảnh hưởng đến anchor.

Chọn khớp nối trước khi tính chuyển vị.

Quy trình nên ngược lại: xác định yêu cầu trước, chọn sản phẩm sau.

Không xét số chu kỳ.

Hệ thống chạy liên tục và hệ thống start/stop thường xuyên có yêu cầu khác nhau.

Kết luận

Tính toán chuyển vị nhiệt là bước quan trọng trước khi lựa chọn khớp nối giãn nở nhiệt. Không phải mọi tuyến ống đều cần expansion joint và cũng không phải expansion joint nào có thể dùng cho mọi dạng chuyển vị.

Đối với hệ thống sử dụng van công nghiệp, valve công nghiệp, khớp nối, khớp nối nhanh, khớp nối inox, khớp nối mềm cao su, khớp nối ống và phụ kiện khớp nối, cần nhìn toàn bộ hệ thống thay vì lựa chọn từng thiết bị riêng lẻ.

Tân Thành chia sẻ các nội dung kỹ thuật về đường ống và van công nghiệp với mục tiêu giúp người dùng hiểu rõ hơn về điều kiện làm việc trước khi lựa chọn thiết bị.

Khi đứng trước một tuyến ống có nhiệt độ thay đổi, hãy bắt đầu bằng câu hỏi: đường ống sẽ dịch chuyển bao nhiêu, chuyển động theo hướng nào và lực phát sinh sẽ được hệ thống kiểm soát ra sao? Đây mới là cơ sở để xác định có cần khớp nối giãn nở nhiệt và nên lựa chọn cấu hình nào.
