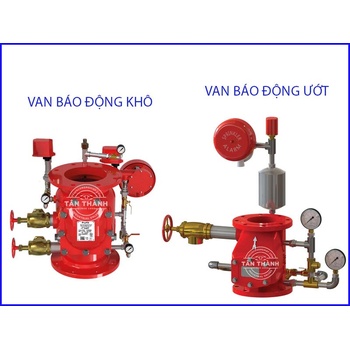

Van báo động Alarm Valve là gì?

Trong các hệ thống phòng cháy chữa cháy tự động hiện nay, van báo cháy Alarm Valve là một trong những thiết bị quan trọng giúp giám sát và cảnh báo khi hệ thống chữa cháy sprinkler được kích hoạt. Mặc dù thường được lắp đặt cố định trong phòng bơm hoặc khu vực kỹ thuật, nhưng vai trò của thiết bị này lại ảnh hưởng trực tiếp đến khả năng phát hiện và xử lý sự cố cháy của toàn bộ công trình.

Van báo động Alarm Valve là loại van chuyên dụng được sử dụng trong hệ thống sprinkler dạng ướt (Wet Pipe Sprinkler System). Thiết bị được thiết kế để nhận biết dòng nước chữa cháy khi đầu phun sprinkler hoạt động và phát tín hiệu cảnh báo đến người vận hành hoặc trung tâm điều khiển.

Khác với các loại van công nghiệp thông thường chỉ có nhiệm vụ đóng mở hoặc kiểm soát lưu chất, Alarm Valve được tích hợp thêm chức năng giám sát dòng chảy và kích hoạt hệ thống báo động. Đây là lý do thiết bị này được xem là một thành phần bắt buộc trong nhiều hệ thống chữa cháy hiện đại.

Vai trò của Alarm Valve trong hệ thống sprinkler

Một hệ thống sprinkler không chỉ cần khả năng phun nước dập lửa mà còn phải đảm bảo thông tin về sự cố được truyền đi nhanh chóng.

Khi xảy ra cháy, đầu phun sprinkler sẽ tự động kích hoạt tại khu vực có nhiệt độ vượt ngưỡng cho phép. Nước bắt đầu chảy qua đường ống để dập tắt đám cháy. Tuy nhiên, nếu không có thiết bị giám sát, nhân viên quản lý sẽ rất khó xác định liệu hệ thống có đang hoạt động hay không.

Alarm Valve ra đời để giải quyết vấn đề này. Thiết bị có khả năng nhận biết dòng nước chữa cháy thực tế đang lưu thông trong hệ thống và ngay lập tức phát tín hiệu báo động.

Nhờ đó, trung tâm điều khiển, phòng kỹ thuật hoặc lực lượng vận hành có thể nhanh chóng tiếp nhận thông tin và thực hiện các biện pháp ứng phó phù hợp.

Ngoài chức năng cảnh báo, Alarm Valve còn giúp xác nhận nguồn nước chữa cháy đang được cấp ổn định đến các đầu phun sprinkler, góp phần nâng cao độ tin cậy của toàn bộ hệ thống PCCC.

Cấu tạo của van báo động Alarm Valve

Mặc dù mỗi nhà sản xuất có thể áp dụng những thiết kế riêng, nhưng một cụm Alarm Valve tiêu chuẩn thường bao gồm các bộ phận chính sau:

Thân van

Thân van là bộ phận chịu áp lực nước trực tiếp từ hệ thống chữa cháy. Vật liệu chế tạo thường là gang cầu hoặc gang dẻo có độ bền cao, chịu được áp suất lớn và chống ăn mòn tốt.

Bề mặt thân van thường được phủ sơn epoxy nhằm tăng tuổi thọ khi làm việc trong môi trường có độ ẩm cao.

Đĩa van

Đĩa van hoạt động tương tự như van một chiều. Khi áp suất nước thay đổi do sprinkler kích hoạt, đĩa van sẽ mở để cho phép dòng nước đi qua.

Buồng báo động

Đây là khu vực tiếp nhận dòng nước sau khi van được kích hoạt. Nước từ buồng báo động sẽ được dẫn đến các thiết bị cảnh báo như chuông nước hoặc công tắc áp suất.

Chuông nước báo động

Water Motor Gong là thiết bị phát ra âm thanh cảnh báo bằng năng lượng thủy lực. Khi nước chảy qua, cánh quạt bên trong chuông quay và tạo ra âm thanh lớn giúp thông báo cho những người xung quanh.

Công tắc áp suất

Pressure Switch có nhiệm vụ chuyển đổi áp lực nước thành tín hiệu điện. Tín hiệu này được gửi đến tủ điều khiển trung tâm hoặc hệ thống báo cháy.

Đồng hồ áp suất

Đồng hồ áp suất giúp người vận hành theo dõi áp lực nước tại các vị trí quan trọng trong hệ thống.

Nguyên lý hoạt động của Alarm Valve

Nguyên lý hoạt động của Alarm Valve dựa trên sự thay đổi áp suất trong hệ thống sprinkler.

Trong điều kiện bình thường, đường ống sprinkler luôn chứa đầy nước dưới áp suất ổn định. Áp suất ở hai phía của van gần như cân bằng nên đĩa van duy trì trạng thái đóng.

Khi xảy ra hỏa hoạn, nhiệt độ tăng cao làm bóng thủy tinh trong đầu phun sprinkler bị vỡ. Nước bắt đầu phun ra ngoài để chữa cháy.

Lúc này áp suất phía sau van giảm xuống, tạo ra sự chênh lệch áp suất giữa nguồn cấp và hệ thống sprinkler.

Dưới tác động của áp suất nguồn nước, đĩa van mở ra và cho phép nước chảy vào hệ thống.

Đồng thời, một phần dòng nước được dẫn đến chuông nước báo động và công tắc áp suất. Chuông nước phát tín hiệu âm thanh trong khi công tắc áp suất gửi tín hiệu điện về trung tâm điều khiển.

Toàn bộ quá trình diễn ra tự động chỉ trong thời gian rất ngắn, giúp công trình nhận biết sự cố gần như ngay lập tức.

Các loại Alarm Valve phổ biến hiện nay

Tùy theo yêu cầu kỹ thuật và tiêu chuẩn thiết kế, Alarm Valve được sản xuất với nhiều kiểu khác nhau.

Alarm Valve cho hệ thống sprinkler ướt

Đây là loại phổ biến nhất hiện nay. Hệ thống luôn chứa đầy nước và sẵn sàng chữa cháy ngay khi sprinkler kích hoạt.

Alarm Valve tích hợp công tắc giám sát

Loại van này được trang bị thêm các thiết bị điện tử giúp kết nối trực tiếp với hệ thống quản lý tòa nhà hoặc trung tâm báo cháy.

Alarm Valve đạt tiêu chuẩn UL/FM

Đây là những sản phẩm được kiểm định theo các tiêu chuẩn quốc tế nghiêm ngặt, thường xuất hiện trong các dự án yêu cầu mức độ an toàn cao.

Ưu điểm của van báo động Alarm Valve

Alarm Valve mang lại nhiều lợi ích quan trọng cho hệ thống PCCC.

Thiết bị giúp phát hiện nhanh quá trình chữa cháy đang diễn ra, từ đó rút ngắn thời gian phản ứng khi xảy ra sự cố.

Khả năng hoạt động hoàn toàn tự động giúp giảm sự phụ thuộc vào yếu tố con người.

Alarm Valve còn giúp nâng cao độ tin cậy của hệ thống sprinkler bằng cách giám sát liên tục trạng thái dòng nước chữa cháy.

Ngoài ra, thiết bị hỗ trợ đáp ứng các yêu cầu kỹ thuật của nhiều tiêu chuẩn PCCC quốc tế hiện hành.

Những sự cố thường gặp ở Alarm Valve

Mặc dù có độ bền cao, Alarm Valve vẫn cần được bảo trì định kỳ để tránh các sự cố phát sinh.

Chuông nước không hoạt động

Nguyên nhân có thể do đường ống tín hiệu bị tắc hoặc bộ phận cơ khí bên trong chuông bị kẹt.

Báo động giả

Hiện tượng này thường xuất phát từ sự dao động áp suất trong hệ thống hoặc lỗi của công tắc áp suất.

Rò rỉ nước

Gioăng làm kín bị lão hóa hoặc cặn bẩn bám trên bề mặt tiếp xúc có thể khiến van bị rò rỉ.

Không truyền tín hiệu về trung tâm

Lỗi đường dây tín hiệu hoặc hư hỏng Pressure Switch là những nguyên nhân phổ biến.

Hướng dẫn kiểm tra và bảo trì Alarm Valve

Để đảm bảo hệ thống luôn hoạt động ổn định, Alarm Valve cần được kiểm tra định kỳ theo quy trình kỹ thuật.

Người vận hành nên thường xuyên theo dõi đồng hồ áp suất để phát hiện các dấu hiệu bất thường.

Chuông nước báo động cần được thử nghiệm định kỳ nhằm xác nhận khả năng phát tín hiệu.

Công tắc áp suất cần được kiểm tra để đảm bảo tín hiệu được truyền chính xác đến trung tâm điều khiển.

Ngoài ra, việc vệ sinh đường ống báo động, kiểm tra các vị trí kết nối và đánh giá tình trạng gioăng làm kín cũng rất cần thiết.

Đối với các công trình có môi trường làm việc khắc nghiệt hoặc hoạt động liên tục, chu kỳ kiểm tra nên được rút ngắn nhằm hạn chế rủi ro trong quá trình vận hành.

Kết luận

Van báo động Alarm Valve là một trong những thiết bị quan trọng nhất trong hệ thống sprinkler chữa cháy tự động. Không chỉ đảm nhiệm vai trò kiểm soát dòng nước, thiết bị còn giúp phát hiện và truyền tín hiệu cảnh báo khi hệ thống chữa cháy được kích hoạt.

Việc hiểu rõ cấu tạo, nguyên lý hoạt động và quy trình bảo trì Alarm Valve sẽ giúp nâng cao hiệu quả vận hành hệ thống PCCC, đồng thời giảm thiểu nguy cơ xảy ra sự cố trong quá trình sử dụng.

Tân Thành hy vọng bài viết trên đã giúp bạn hiểu rõ hơn về vai trò của van báo động Alarm Valve cũng như tầm quan trọng của thiết bị này trong các công trình hiện đại.
