Van bướm nhựa là dòng van được sử dụng phổ biến trong các hệ thống dẫn hóa chất, nước sạch, nước thải và nhiều môi trường có tính ăn mòn cao. Nhờ trọng lượng nhẹ, khả năng kháng hóa chất tốt cùng chi phí hợp lý, dòng van bướm Butterfly Valve bằng nhựa ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp.

Trong bài viết dưới đây, Công ty Tân Thành sẽ chia sẻ những kiến thức tổng quan về van bướm nhựa, từ cấu tạo, nguyên lý hoạt động, ưu điểm, ứng dụng đến kinh nghiệm lựa chọn phù hợp. Đây là nội dung mang tính tham khảo nhằm giúp người đọc hiểu rõ hơn về thiết bị van công nghiệp này.

Van bướm nhựa là gì?

Van bướm nhựa (Plastic Butterfly Valve) là loại Butterfly Valve sử dụng thân và đĩa van bằng vật liệu nhựa kỹ thuật như PVC, UPVC, CPVC, PP hoặc PVDF. Van hoạt động theo nguyên lý xoay đĩa van một góc 90° để đóng hoặc mở dòng lưu chất.

Khác với van bướm gang hoặc inox, van bướm nhựa được thiết kế chuyên biệt cho các môi trường có tính ăn mòn, axit, bazơ hoặc hóa chất mà kim loại khó đáp ứng trong thời gian dài.

Tên tiếng Anh của van bướm nhựa

Một số tên gọi phổ biến trên thị trường quốc tế gồm:

• Plastic Butterfly Valve
• PVC Butterfly Valve
• UPVC Butterfly Valve
• CPVC Butterfly Valve
• PP Butterfly Valve
• PVDF Butterfly Valve
• Butterfly Valve

Khi tìm kiếm tài liệu kỹ thuật hoặc catalogue của các hãng sản xuất, người dùng thường gặp cụm từ Butterfly Valve kết hợp với tên vật liệu chế tạo.

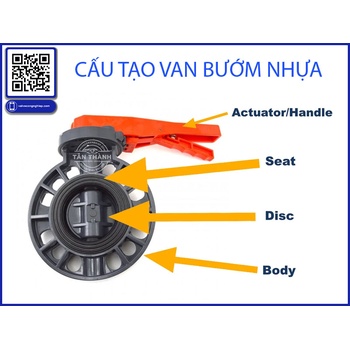

Cấu tạo của van bướm nhựa

Mặc dù có nhiều kiểu thiết kế khác nhau, nhưng đa số van bướm nhựa đều gồm các bộ phận sau:

Thân van

Thân van thường được đúc từ:

• PVC
• UPVC
• CPVC
• PP
• PVDF

Đây đều là những vật liệu có khả năng chống ăn mòn và chịu hóa chất tốt.

Đĩa van

Đĩa van là bộ phận tiếp xúc trực tiếp với lưu chất.

Một số dòng sử dụng:

• Nhựa PVC
• Nhựa PP
• PVDF
• Inox bọc nhựa

Tùy từng ứng dụng mà nhà sản xuất lựa chọn vật liệu phù hợp.

Trục van

Trục giúp truyền lực từ tay gạt hoặc bộ điều khiển đến đĩa van.

Thông thường được chế tạo từ:

• Inox 304
• Inox 316
• Thép không gỉ phủ chống ăn mòn

Gioăng làm kín

Đây là bộ phận quyết định khả năng kín nước của van.

Các vật liệu phổ biến:

• EPDM
• NBR
• Viton (FKM)

Nguyên lý hoạt động

Van bướm nhựa hoạt động khá đơn giản.

• Khi tay gạt hoặc bộ truyền động quay 90°, đĩa van sẽ xoay theo.
• Đĩa song song với dòng chảy → van mở hoàn toàn.
• Đĩa vuông góc với dòng chảy → van đóng hoàn toàn.
• Có thể điều chỉnh ở nhiều góc mở khác nhau để kiểm soát lưu lượng.

Chính nhờ nguyên lý này mà Butterfly Valve có tốc độ đóng mở nhanh hơn nhiều loại van khác.

Các vật liệu nhựa phổ biến

Van bướm PVC

Được sử dụng nhiều trong hệ thống nước sạch.

Ưu điểm:

• Giá thành thấp
• Chống ăn mòn
• Lắp đặt dễ dàng

Van bướm UPVC

UPVC có độ cứng cao hơn PVC.

Thường dùng trong:

• Nhà máy nước
• Hệ thống xử lý nước
• Hồ bơi

Van bướm CPVC

CPVC chịu nhiệt tốt hơn PVC.

Có thể làm việc trong môi trường nhiệt độ cao hơn và chịu được nhiều loại hóa chất.

Van bướm PP

PP có khả năng chịu hóa chất mạnh.

Ứng dụng nhiều trong:

• Nhà máy hóa chất
• Mạ điện
• Xi mạ

Van bướm PVDF

PVDF là vật liệu cao cấp.

Ưu điểm:

• Kháng hóa chất rất mạnh
• Chịu nhiệt cao
• Tuổi thọ lớn

Thường xuất hiện trong các ngành công nghiệp đặc biệt.

Các kiểu điều khiển

Van bướm nhựa tay gạt

Đây là loại phổ biến nhất.

Ưu điểm:

• Giá rẻ
• Dễ sử dụng
• Không cần nguồn điện

Van bướm nhựa tay quay

Phù hợp với:

• Kích thước lớn
• Áp lực cao

Giúp thao tác nhẹ hơn.

Van bướm nhựa điều khiển điện

Được sử dụng trong hệ thống tự động hóa.

Có thể điều khiển từ xa thông qua:

• PLC
• SCADA
• Hệ thống BMS

Van bướm nhựa điều khiển khí nén

Đóng mở nhanh.

Phù hợp:

• Nhà máy thực phẩm
• Dây chuyền hóa chất
• Hệ thống sản xuất tự động

Ưu điểm của van bướm nhựa

So với nhiều dòng van công nghiệp khác, van bướm nhựa có nhiều ưu điểm:

• Khả năng chống ăn mòn rất tốt.
• Không bị oxy hóa như kim loại.
• Trọng lượng nhẹ.
• Lắp đặt nhanh.
• Chi phí đầu tư thấp.
• Đóng mở nhanh chỉ với 90°.
• Ít phải bảo trì.
• Tuổi thọ cao nếu sử dụng đúng môi trường.
• Phù hợp với nhiều loại hóa chất.

Nhược điểm

Bên cạnh ưu điểm, van bướm nhựa cũng có một số hạn chế:

• Không phù hợp nhiệt độ quá cao.
• Chịu áp lực thấp hơn van kim loại.
• Không thích hợp với hệ thống hơi nóng.
• Có thể bị lão hóa nếu tiếp xúc tia UV trong thời gian dài.

Ứng dụng của van bướm nhựa

Ngày nay, van bướm Butterfly Valve bằng nhựa được sử dụng trong rất nhiều lĩnh vực:

• Hệ thống cấp nước.
• Hệ thống xử lý nước thải.
• Nhà máy hóa chất.
• Dây chuyền xi mạ.
• Hệ thống hồ bơi.
• Nuôi trồng thủy sản.
• Công nghiệp giấy.
• Công nghiệp dệt nhuộm.
• Nhà máy sản xuất phân bón.
• Nhà máy thực phẩm và đồ uống.

Kinh nghiệm lựa chọn van bướm nhựa

Để lựa chọn đúng sản phẩm, cần lưu ý:

Xác định loại lưu chất

Ví dụ:

• Nước sạch
• Axit
• Bazơ
• Dung môi
• Hóa chất

Mỗi môi trường sẽ phù hợp với vật liệu khác nhau.

Nhiệt độ làm việc

Không phải loại nhựa nào cũng chịu được nhiệt độ cao.

Ví dụ:

• PVC khoảng 60°C
• CPVC khoảng 90°C
• PVDF có thể cao hơn

Áp suất

Kiểm tra áp suất hệ thống trước khi lựa chọn để đảm bảo van làm việc an toàn.

Kiểu kết nối

Có nhiều kiểu:

• Wafer
• Lug
• Mặt bích

Nên chọn đúng tiêu chuẩn của đường ống.

Kiểu vận hành

Có thể lựa chọn:

• Tay gạt
• Tay quay
• Điều khiển điện
• Điều khiển khí nén

Tùy theo mức độ tự động hóa của hệ thống.

Bảo dưỡng van bướm nhựa

Một số lưu ý giúp kéo dài tuổi thọ:

• Kiểm tra gioăng định kỳ.
• Không dùng lực quá mạnh khi đóng mở.
• Vệ sinh cặn bẩn trong thân van.
• Kiểm tra độ kín sau thời gian dài sử dụng.
• Tránh để van tiếp xúc ánh nắng trực tiếp nếu lắp ngoài trời.

Một số câu hỏi thường gặp

Van bướm nhựa có dùng cho hóa chất được không?

Có. Đây là một trong những ứng dụng phổ biến nhất của dòng van này, tuy nhiên cần lựa chọn đúng vật liệu nhựa phù hợp với từng loại hóa chất.

Van bướm nhựa có chịu nhiệt tốt không?

Khả năng chịu nhiệt phụ thuộc vào vật liệu chế tạo. PVC chịu nhiệt thấp hơn CPVC hoặc PVDF.

Van bướm nhựa có thể điều tiết lưu lượng không?

Có. Người dùng có thể điều chỉnh góc mở của đĩa van để kiểm soát lưu lượng trong một số ứng dụng, tuy nhiên việc điều tiết liên tục trong thời gian dài cần cân nhắc theo khuyến nghị của nhà sản xuất.

Kết luận

Van bướm nhựa là một giải pháp hiệu quả cho các hệ thống dẫn nước và hóa chất có yêu cầu chống ăn mòn cao. Với thiết kế đơn giản, trọng lượng nhẹ, khả năng kháng hóa chất tốt và vận hành linh hoạt, Butterfly Valve bằng nhựa đang được ứng dụng rộng rãi trong nhiều ngành công nghiệp hiện đại.

Hy vọng bài viết do Công ty Tân Thành tổng hợp đã giúp bạn hiểu rõ hơn về van bướm nhựa, cấu tạo, nguyên lý hoạt động cũng như các tiêu chí lựa chọn phù hợp. Việc trang bị kiến thức về van công nghiệp, van bướm và van bướm Butterfly Valve sẽ hỗ trợ quá trình thiết kế, vận hành và bảo trì hệ thống đạt hiệu quả cao hơn.
