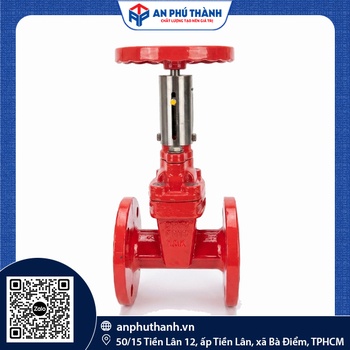

Van Cổng Tín Hiệu YDK KNX-16S

(0*)

Chưa có đánh giá Đánh giá ngay

An Phú Thành

Đi tới cửa hàng

Mô Tả:

Van cổng tín hiệu YDK Model KNX-16S là dòng van được tích hợp bộ cảm biến điện để thông báo trạng thái đóng/mở trực tiếp về trung tâm điều khiển. Với thiết kế bền bỉ và độ chính xác cao, sản phẩm này không chỉ được ưu ái sử dụng cho các hệ thống PCCC, mà còn là giải pháp giám sát lưu chất tối ưu cho các công trình tòa nhà và nhà máy công nghiệp.

20.000.000 VND

Số Lượng:

Hướng dẫn mua hàng

Đơn hàng có thể bị phát sinh phụ phí, bạn nhớ mua thêm sản phẩm từ Nhà bán hàng này để tránh mất phí nhé!

Xác Thực Gian Hàng

GIAN HÀNG ĐƯỢC XÁC THỰC BỞI: itradegialai.gov.vn

Phản ánh
chất lượng sản phẩm

Các bước mua hàng
Phương thức vận chuyển
Phương thức thanh toán

Van cổng tín hiệu YDK KNX-16S là dòng van công nghiệp chuyên dùng để đóng hoặc mở dòng nước, đồng thời phản hồi trạng thái vận hành về tủ điều khiển. Thiết kế này đặc biệt hữu ích tại hệ thống PCCC, HVAC, trạm bơm và những vị trí lắp đặt khó quan sát trực tiếp.

Sản phẩm mang thương hiệu YDK, xuất xứ Hàn Quốc, được An Phú Thành nhập khẩu và phân phối với kích thước từ DN50 đến DN300. KNX-16S phù hợp cho nhà thầu cần một thiết bị vừa đáp ứng yêu cầu cơ khí đường ống, vừa hỗ trợ giám sát tập trung.

Thông số van cổng tín hiệu YDK KNX-16S

Thương hiệu: YDK
Model: KNX-16S
Kích thước: DN50 – DN300
Áp suất định mức: PN10/PN16
Vật liệu thân: Gang cầu GGG50
Tiêu chuẩn thiết kế: BS5163
Tiêu chuẩn mặt bích: BS5404/EN1092-2
Tiêu chuẩn kiểm tra: EN12266-1
Áp suất thử vỏ: 2,4 MPa
Thông số tín hiệu: DC24V – 0,5A
Nhiệt độ tối đa: 120°C
Môi trường sử dụng: Nước sạch, Sprinkler PCCC, HVAC
Xuất xứ: Hàn Quốc

Thông số thực tế có thể được điều chỉnh theo phiên bản sản xuất. Trước khi đặt hàng, khách hàng nên kiểm tra catalogue, quy cách mặt bích và yêu cầu đấu nối tín hiệu của công trình.

KNX-16S khác gì van cổng thông thường?

Về cơ cấu cơ khí, KNX-16S vẫn sử dụng tay quay, ty van và cánh van để kiểm soát dòng nước. Khi quay tay theo chiều mở, ty van kéo cánh lên khỏi đường lưu chất. Ở trạng thái mở hoàn toàn, tiết diện dòng chảy tương đối thông thoáng, giúp hạn chế tổn thất áp suất trên tuyến ống.

Khi cần ngắt dòng, người vận hành quay tay theo chiều ngược lại để hạ cánh van xuống đế. Cánh van bọc cao su EPDM hỗ trợ tạo độ kín tại vị trí đóng. KNX-16S nên được sử dụng ở hai trạng thái mở hoàn toàn hoặc đóng hoàn toàn, không phù hợp để điều tiết lưu lượng thường xuyên như van cầu hoặc một số dòng van bướm.

Điểm đáng chú ý của sản phẩm là công tắc giám sát gắn trên cơ cấu truyền động. Khi vị trí van thay đổi, bộ phận này gửi tín hiệu về tủ trung tâm, PLC hoặc hệ thống quản lý tòa nhà. Nhân viên vận hành có thể nhận biết van đang mở hay đóng mà không phải đến từng hầm kỹ thuật hoặc vị trí lắp đặt.

Cần lưu ý rằng bộ tín hiệu chỉ phản hồi trạng thái, không tự động quay tay hoặc đóng mở van. Nếu cần vận hành từ xa, hệ thống phải sử dụng loại van có bộ truyền động điện phù hợp.

Kết cấu phù hợp môi trường công trình

Thân van được chế tạo từ gang cầu GGG50, tạo độ cứng vững khi làm việc trong hệ thống PN10 hoặc PN16. Bề mặt phủ epoxy góp phần hạn chế tác động của độ ẩm và môi trường phòng máy.

Kiểu kết nối mặt bích giúp van liên kết chắc chắn với đường ống, đồng thời thuận tiện khi cần tháo kiểm tra. Dải kích thước DN50 – DN300 đáp ứng nhiều tuyến ống từ nhánh cấp nước đến cụm bơm và đường ống chính của hệ thống Sprinkler.

Ứng dụng của van cổng tín hiệu điện

KNX-16S thường được lựa chọn cho:

Cụm bơm và đường ống Sprinkler trong hệ thống PCCC.
Hệ thống cấp nước chữa cháy vách tường.
Đường nước tuần hoàn HVAC và Chiller.
Trạm bơm, mạng lưới cấp nước khu công nghiệp.
Tuyến ống đi ngầm hoặc vị trí khó kiểm tra bằng mắt.
Hệ thống có yêu cầu giám sát trạng thái van tại phòng điều khiển.

Trong một cụm van công nghiệp, KNX-16S có thể được lắp cùng van một chiều để ngăn nước hồi ngược, Y lọc để giữ cặn hoặc khớp nối mềm để giảm truyền rung. Việc phối hợp thiết bị cần dựa trên sơ đồ kỹ thuật và chức năng của từng tuyến ống.

Lưu ý khi lựa chọn và lắp đặt

Người mua cần xác định đúng DN, cấp áp suất PN, tiêu chuẩn mặt bích, nhiệt độ lưu chất và điện áp tín hiệu. Khi lắp, nên chừa đủ không gian phía trên để thao tác tay quay và bảo dưỡng bộ công tắc.

Mặt bích hai bên cần được căn đồng tâm, bulông siết chéo và tăng lực đều. Dây tín hiệu phải được đấu theo sơ đồ của nhà sản xuất, có biện pháp chống ẩm và va đập. Sau khi hoàn thiện, kỹ thuật viên nên thử cả khả năng đóng mở cơ khí lẫn tín hiệu phản hồi tại tủ trung tâm.

An Phú Thành cung cấp van cổng tín hiệu YDK KNX-16S từ DN50 đến DN300, kèm catalogue và hồ sơ CO/CQ theo lô hàng. Sản phẩm áp dụng chính sách bảo hành 12 tháng, phù hợp cho nhà thầu M&E, PCCC và đơn vị vận hành công nghiệp.
