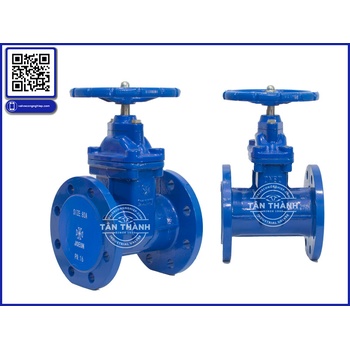

Trong các hệ thống cấp nước, PCCC, xử lý nước và hạ tầng kỹ thuật, van cổng ty chìm thường được bố trí tại những vị trí có không gian phía trên hạn chế, đặc biệt là hố van ngầm. Thiết kế ty không nhô cao khi vận hành giúp thiết bị không cần khoảng không lớn theo phương đứng như một số cấu hình van cổng ty nổi. Tuy nhiên, điều đó không có nghĩa cứ đặt van xuống hố là có thể vận hành ổn định.

Thực tế, nhiều vấn đề của van cổng Gate Valve sau một thời gian sử dụng lại bắt đầu từ chính khâu bố trí hố van: hố quá hẹp, tay quay không đủ khoảng trống, van bị ngập nước lâu ngày, không có không gian tháo lắp hoặc không thể tiếp cận khi cần xử lý sự cố.

Vì vậy, khi thiết kế hệ thống sử dụng van công nghiệp, cần tính đến cả quá trình vận hành và bảo trì chứ không chỉ vị trí lắp đặt ban đầu. Đây cũng là một trong những nội dung Tân Thành thường lưu ý khi tư vấn thiết bị cho hệ thống đường ống.

1. Đừng chỉ tính kích thước van, hãy tính cả không gian thao tác

Một sai lầm khá phổ biến là kỹ thuật viên đo kích thước thân van rồi thiết kế hố van vừa đủ để đặt thiết bị. Cách tính này có thể phù hợp trên bản vẽ nhưng lại gây khó khăn khi vận hành thực tế.

Đối với van cổng ty chìm, thân van có thể nằm gọn trong hố nhưng phía trên vẫn cần đủ không gian để thao tác tay quay, nắp chụp hoặc bộ phận truyền động tùy cấu hình.

Nếu hố quá hẹp, người vận hành có thể gặp tình trạng:

• Không đưa được dụng cụ vào vị trí cần thao tác.
• Tay quay bị vướng thành hố.
• Khó quan sát bộ phận vận hành.
• Khó tháo bulong hoặc các chi tiết liên kết.
• Không có khoảng trống để lấy van ra khi cần bảo trì.

Do đó, thiết kế hố van cần dựa trên kích thước thiết bị + không gian thao tác + phương án bảo trì, thay vì chỉ lấy kích thước phủ bì của van.

2. Chiều sâu hố van ảnh hưởng trực tiếp đến khả năng vận hành

Hố van càng sâu thì việc thao tác càng khó nếu không có giải pháp tiếp cận phù hợp.

Đặc biệt với hệ thống đường ống chôn ngầm, vị trí tay quay của van cửa có thể nằm thấp hơn đáng kể so với mặt đất. Khi đó, việc đóng mở bằng tay không còn đơn giản như trên hệ thống lộ thiên.

Cần xác định trước:

• Người vận hành có thể tiếp cận tay quay hay không.
• Có cần trục nối dài hay cơ cấu thao tác phụ hay không.
• Nắp hố có đủ khoảng mở hay không.
• Khi hố có nước, việc thao tác có an toàn không.
• Có thể đưa dụng cụ xuống hố khi cần sửa chữa không.

Một hệ thống tốt không chỉ là hệ thống chạy được khi mới nghiệm thu mà còn phải cho phép kỹ thuật viên tiếp cận thiết bị sau nhiều năm vận hành.

3. Cần đặc biệt quan tâm đến nguy cơ ngập nước

Hố van ngầm là vị trí dễ chịu ảnh hưởng của nước mưa, nước ngầm hoặc nước rò rỉ từ hệ thống.

Nếu van cổng van cửa thường xuyên nằm trong môi trường ẩm ướt hoặc ngập nước, các chi tiết bên ngoài có thể bị ăn mòn. Tình trạng này càng đáng lưu ý nếu khu vực có nước bẩn hoặc chứa nhiều tạp chất.

Không nên chỉ quan tâm đến vật liệu thân van. Cần xem xét tổng thể:

• Vật liệu ty van.
• Bộ phận vận hành.
• Bulong và đai ốc.
• Lớp phủ bảo vệ.
• Vị trí gioăng.
• Khả năng thoát nước của hố.
• Điều kiện môi trường xung quanh.

Một hố van có khả năng thoát nước tốt sẽ giúp giảm đáng kể nguy cơ thiết bị phải làm việc lâu dài trong điều kiện bất lợi.

4. Đường ống phải được bố trí để tránh tạo tải bất thường lên van

Van cổng Gate Valve là thiết bị được lắp trên đường ống, nhưng không nên xem thân van như một điểm chịu tải để “gánh” toàn bộ trọng lượng của hệ thống.

Nếu đường ống không được đỡ đúng cách, trọng lượng ống, nước trong ống hoặc lực sinh ra trong quá trình vận hành có thể truyền trực tiếp vào van.

Điều này có thể làm:

• Tăng ứng suất lên thân van.
• Gây lệch kết nối.
• Làm mặt bích chịu lực không đều.
• Tăng nguy cơ rò rỉ tại vị trí liên kết.
• Làm thao tác đóng mở khó khăn hơn.

Vì vậy, khi bố trí van công nghiệp, hệ thống giá đỡ đường ống và vị trí van cần được xem xét đồng thời.

5. Không nên ép mặt bích để “kéo” van vào đúng vị trí

Trong quá trình thi công, nếu khoảng cách hai đầu ống không đúng kích thước, một số đội thi công có thể dùng bulong để kéo hai mặt bích lại gần nhau.

Đây là cách xử lý không nên áp dụng tùy tiện.

Đối với van cổng ty chìm, mặt bích hai bên cần được căn chỉnh phù hợp trước khi siết bulong. Van phải nằm đúng trục với đường ống, tránh tình trạng một bên bị kéo lệch.

Sau khi lắp đặt, cần kiểm tra:

1. Hai mặt bích có song song không.
2. Tâm đường ống có thẳng không.
3. Khoảng cách lắp đặt có phù hợp không.
4. Gioăng có nằm đúng vị trí không.
5. Bulong có được siết đều không.

Việc lắp đặt đúng ngay từ đầu giúp giảm đáng kể nguy cơ rò rỉ về sau.

6. Hố van cần tính đến phương án tháo van

Đây là chi tiết thường bị bỏ qua nhất.

Một van cửa có thể hoạt động ổn định trong nhiều năm, nhưng không có nghĩa là nó sẽ không bao giờ cần bảo trì hoặc thay thế.

Hãy đặt câu hỏi ngay từ lúc thiết kế:

“Nếu 5 năm nữa cần tháo van này ra thì đưa van ra bằng cách nào?”

Nếu câu trả lời là “phải đập hố” hoặc “phải đào toàn bộ đường ống”, thiết kế ban đầu rõ ràng chưa tối ưu.

Đặc biệt với van DN lớn, trọng lượng thiết bị có thể đáng kể. Khi đó, cần tính đến phương án nâng hạ, khoảng mở của nắp hố và khả năng đưa thiết bị ra ngoài.

7. Van ty chìm không đồng nghĩa với việc có thể bỏ qua khả năng nhận biết trạng thái

Một đặc điểm của van cổng ty chìm là trạng thái đóng/mở không trực quan như van cổng ty nổi, vì ty không nhô lên theo hành trình.

Điều này cần được tính đến trong quản lý vận hành.

Đối với hệ thống có nhiều van, nên có:

• Nhãn nhận diện van.
• Sơ đồ đường ống.
• Ký hiệu trạng thái.
• Quy trình đóng/mở.
• Nhật ký vận hành.

Trong những hệ thống quan trọng, việc ghi nhận trạng thái van sau mỗi lần thao tác giúp giảm nguy cơ nhân viên vận hành nhầm thiết bị.

8. Không nên xem van cổng là thiết bị điều tiết thường xuyên

Một lỗi vận hành khác là giữ van công nghiệp ở trạng thái mở một phần trong thời gian dài để điều chỉnh lưu lượng.

Về nguyên tắc sử dụng, van cổng thường phù hợp hơn với nhiệm vụ đóng hoặc mở dòng chảy. Nếu hệ thống cần điều chỉnh lưu lượng liên tục, nên xem xét loại van được thiết kế chuyên cho nhiệm vụ điều tiết.

Điều này đặc biệt quan trọng với hệ thống có lưu lượng lớn hoặc áp suất cao.

9. Checklist trước khi nghiệm thu hố van

Trước khi đưa van cổng van cửa vào vận hành, có thể sử dụng checklist:

• Van đúng DN.
• Van đúng cấp áp suất.
• Đúng tiêu chuẩn kết nối.
• Mặt bích căn chỉnh.
• Gioăng đúng chủng loại.
• Bulong siết đều.
• Đường ống có giá đỡ.
• Hố không bị đọng nước bất thường.
• Tay quay thao tác được.
• Van đóng/mở đủ hành trình.
• Không có hiện tượng kẹt.
• Có thể tiếp cận van khi bảo trì.
• Có phương án tháo van.
• Có nhận diện rõ ràng trên hệ thống.

Checklist này đơn giản nhưng giúp phát hiện nhiều vấn đề trước khi thiết bị đi vào vận hành dài hạn.

10. Góc nhìn của Tân Thành khi lựa chọn van cho hố van

Khi lựa chọn van cổng ty chìm, không nên bắt đầu bằng câu hỏi “giá bao nhiêu?” mà nên bắt đầu bằng điều kiện làm việc.

Cần xác định:

DN → áp suất → môi chất → nhiệt độ → vật liệu → tiêu chuẩn kết nối → vị trí lắp → phương án vận hành → phương án bảo trì.

Khi những thông số này được xác định rõ, việc lựa chọn valve công nghiệp sẽ có cơ sở kỹ thuật hơn và hạn chế tình trạng mua van theo kích thước nhưng không phù hợp với điều kiện thực tế.

Kết luận

Van cổng ty chìm có lợi thế rõ rệt khi hệ thống yêu cầu tiết kiệm không gian phía trên, đặc biệt tại các hố van ngầm và vị trí hạn chế chiều cao. Tuy nhiên, hiệu quả của thiết bị phụ thuộc rất lớn vào cách thiết kế vị trí lắp đặt, khả năng thao tác, thoát nước và phương án bảo trì.

Nếu đang triển khai hệ thống sử dụng van cổng Gate Valve, van cửa, van cổng van cửa hoặc các dòng van công nghiệp, doanh nghiệp nên xem xét toàn bộ điều kiện vận hành thay vì chỉ dựa trên kích thước đường ống.

Tân Thành cung cấp và tư vấn các giải pháp van valve công nghiệp, hỗ trợ lựa chọn thiết bị theo thông số kỹ thuật và điều kiện lắp đặt thực tế.
