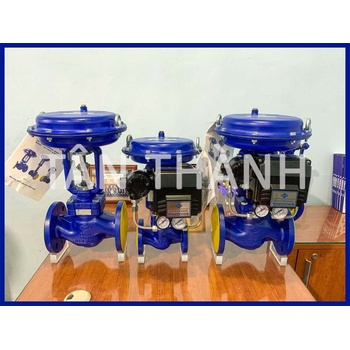

Khi lựa chọn van control, nhiều người thường có tâm lý chọn van lớn hơn một chút để tránh thiếu lưu lượng trong quá trình vận hành. Tuy nhiên, một van control có Cv quá lớn chưa chắc mang lại khả năng điều khiển tốt. Ngược lại, van quá dư công suất có thể khiến hệ thống khó ổn định, lưu lượng thay đổi mạnh chỉ với một khoảng hành trình nhỏ của van.

Đây là một trong những vấn đề khá quan trọng nhưng thường bị bỏ qua khi lựa chọn van công nghiệp. Một control valve có thể hoàn toàn đáp ứng lưu lượng cực đại trên bảng tính nhưng khi đưa vào hệ thống thực tế lại chỉ hoạt động quanh vùng mở 10–30%. Khi đó, bộ điều khiển rất khó tạo ra những thay đổi nhỏ và chính xác.

Theo các tài liệu kỹ thuật về sizing control valve, việc xác định Cv không nên dừng ở câu hỏi “van có đủ khả năng cho lưu lượng hay không”, mà còn phải xem xét valve authority, đặc tính dòng chảy và điều kiện vận hành thực tế.

Oversize van control là gì trong thực tế?

Oversize có thể hiểu đơn giản là khả năng thông dòng của van lớn hơn đáng kể so với nhu cầu điều khiển thực tế của hệ thống.

Ví dụ, một đường ống thường xuyên làm việc ở lưu lượng 20–30 m³/h nhưng lại lựa chọn control valve có khả năng đáp ứng lưu lượng cao hơn rất nhiều. Về mặt “có chạy được hay không”, van vẫn chạy.

Nhưng câu hỏi quan trọng hơn là:

Van có điều khiển được lưu lượng một cách ổn định hay không?

Đây mới là điểm cần quan tâm.

Một control valve không chỉ có nhiệm vụ đóng hoặc mở. Nó thường xuyên phải thay đổi vị trí để duy trì một giá trị đặt như:

• Lưu lượng.

• Áp suất.

• Nhiệt độ.

• Mức chất lỏng.

• Chênh áp.

• Tỷ lệ phối trộn.

Nếu van chỉ cần mở thêm vài phần trăm nhưng lưu lượng đã thay đổi rất mạnh, bộ điều khiển sẽ khó duy trì setpoint.

Cv lớn không đồng nghĩa với khả năng điều khiển tốt

Cv là thông số quan trọng khi sizing van điều khiển control, nhưng Cv chỉ trả lời một phần câu hỏi.

Một van có Cv lớn có thể cho phép lưu lượng lớn đi qua khi van mở. Nhưng nếu nhu cầu thực tế chỉ nằm ở vùng rất nhỏ của tổng khả năng van, hành trình điều khiển sẽ bị “nén” vào một khoảng nhỏ.

Ví dụ dễ hình dung:

Một van có hành trình 0–100%, nhưng hệ thống chỉ sử dụng hiệu quả trong khoảng 10–25%.

Khi đó:

• 10% mở → lưu lượng đã tương đối lớn.

• 12% mở → lưu lượng tăng đáng kể.

• 15% mở → lưu lượng tiếp tục tăng nhanh.

• Bộ điều khiển muốn giảm một lượng nhỏ → phải liên tục điều chỉnh vị trí van.

Điều này có thể làm vòng điều khiển trở nên nhạy quá mức.

Một số tài liệu kỹ thuật về control valve sizing cũng lưu ý rằng việc chọn van quá lớn có thể làm giảm valve authority và khiến đặc tính điều khiển thực tế khác đáng kể so với đặc tính vốn có của van.

Valve authority mới là phần đáng chú ý

Valve authority có thể hiểu là mức độ ảnh hưởng của chính control valve đối với tổng tổn thất áp suất của mạch điều khiển.

Công thức khái quát thường được biểu diễn:

Valve authority = ΔP của van / ΔP tổng của mạch

Trong đó ΔP của van là phần chênh áp xảy ra trên control valve ở điều kiện đang xét.

Nếu van chỉ chiếm một phần rất nhỏ trong tổng trở lực của hệ thống, đặc tính dòng chảy thực tế của van có thể bị thay đổi đáng kể.

Điều này rất quan trọng bởi nhà sản xuất có thể công bố một đặc tính như:

• Linear.

• Equal percentage.

• Quick opening.

Nhưng khi lắp vào hệ thống, đặc tính “installed characteristic” không nhất thiết giống hoàn toàn đặc tính của van khi thử nghiệm độc lập.

Đây là lý do không nên chỉ nhìn vào catalogue rồi chọn van có kích thước lớn hơn đường ống.

Vì sao van quá lớn dễ làm hệ thống khó điều khiển?

Hãy hình dung một van có khả năng đáp ứng lưu lượng rất lớn nhưng nhu cầu bình thường của hệ thống lại thấp.

Van có thể chỉ hoạt động ở một phần nhỏ hành trình.

Khi đó, một thay đổi nhỏ từ tín hiệu điều khiển có thể làm vị trí stem hoặc đĩa van thay đổi đủ để tạo ra biến động lưu lượng đáng kể.

Nếu bộ điều khiển PID tiếp tục phát hiện sai lệch và điều chỉnh theo hướng ngược lại, hệ thống có thể xuất hiện hiện tượng:

mở → quá lưu lượng → đóng → thiếu lưu lượng → mở → quá lưu lượng.

Đây là dạng dao động mà người vận hành có thể nhìn thấy trên trend.

Điều đáng nói là trong trường hợp này, việc tăng tốc độ phản hồi của actuator hoặc chỉnh PID chưa chắc giải quyết được nguyên nhân gốc.

Vấn đề có thể bắt đầu từ chính việc chọn control valve không phù hợp.

Không nên chọn van chỉ dựa trên kích thước đường ống

Đường ống DN100 không có nghĩa control valve nhất thiết phải là DN100.

Tương tự, một đường ống DN150 cũng không mặc nhiên yêu cầu van điều khiển DN150 có cùng khả năng thông dòng.

Kích thước đường ống và thông số điều khiển của van là hai vấn đề liên quan nhưng không hoàn toàn đồng nhất.

Việc sizing cần dựa vào:

• Lưu lượng nhỏ nhất.

• Lưu lượng bình thường.

• Lưu lượng lớn nhất.

• Áp suất đầu vào.

• Áp suất đầu ra.

• Nhiệt độ.

• Tỷ trọng.

• Độ nhớt nếu cần.

• Áp suất hơi của chất lỏng.

• Đặc tính hệ thống.

• Yêu cầu điều khiển.

Các tài liệu kỹ thuật về sizing cũng nhấn mạnh rằng cần xem xét điều kiện vận hành min/normal/max thay vì chỉ tính một điểm thiết kế duy nhất.

Vùng làm việc của van quan trọng hơn việc “van có đủ công suất”

Một câu hỏi thực tế nên đặt ra khi lựa chọn van valve công nghiệp là:

Ở lưu lượng min, normal và max, van sẽ mở khoảng bao nhiêu phần trăm?

Đây là dữ liệu có giá trị hơn việc chỉ nói:

“Van này có Cv lớn.”

Nếu tại lưu lượng bình thường van luôn chạy gần đóng, hệ thống có thể rất nhạy.

Nếu tại lưu lượng cực đại van gần như luôn 100% mở, van lại có thể thiếu dư địa điều khiển.

Do đó, cần xem xét toàn bộ dải hoạt động.

Một control valve tốt không chỉ cần đáp ứng lưu lượng lớn nhất mà còn phải có khả năng điều chỉnh đủ mịn ở vùng lưu lượng thấp và trung bình.

Equal percentage có phải lúc nào cũng giải quyết được oversize?

Không.

Equal percentage là một đặc tính thường được sử dụng trong nhiều vòng điều khiển có điều kiện chênh áp thay đổi. Tuy nhiên, lựa chọn characteristic không thể thay thế cho sizing đúng.

Nếu van quá lớn, việc chọn equal percentage không tự động biến một van oversize thành một van có khả năng điều khiển lý tưởng.

Bởi installed characteristic còn phụ thuộc vào hệ thống đường ống, thiết bị trao đổi nhiệt, bơm, lọc, phụ kiện và các thành phần tạo tổn thất áp suất khác.

Do đó, characteristic phải được xem xét cùng với hệ thống.

Oversize còn có thể kéo theo vấn đề năng lượng

Valve authority không chỉ liên quan đến độ ổn định.

Khi muốn tạo đủ “quyền kiểm soát” cho van, hệ thống có thể cần duy trì một phần chênh áp nhất định trên van. Nhưng chênh áp đó cũng đồng nghĩa với năng lượng bị tiêu hao.

Vì vậy, thiết kế control valve là bài toán cân bằng giữa:

khả năng điều khiển – tổn thất áp suất – năng lượng – độ bền thiết bị.

Không nên đơn giản hóa thành “van càng lớn càng an toàn”.

Checklist khi kiểm tra một van control có nguy cơ oversize

Trước khi chốt một van công nghiệp, có thể kiểm tra nhanh:

1. Lưu lượng min là bao nhiêu?

2. Lưu lượng normal là bao nhiêu?

3. Lưu lượng max là bao nhiêu?

4. Cv yêu cầu tại từng điểm?

5. Van dự kiến mở bao nhiêu phần trăm ở từng điều kiện?

6. ΔP trên van là bao nhiêu?

7. Valve authority ở điều kiện bình thường?

8. Có nguy cơ cavitation hoặc flashing không?

9. Đặc tính linear hay equal percentage phù hợp?

10. Actuator có đủ lực trong điều kiện bất lợi nhất?

11. Positioner có đáp ứng yêu cầu tín hiệu điều khiển?

12. Dải turndown thực tế có phù hợp không?

Đây là cách tiếp cận thực tế hơn nhiều so với việc chỉ chọn van theo DN đường ống.

Tân Thành nhìn nhận việc chọn van control như thế nào?

Tại Tân Thành, khi tư vấn các dòng van control, việc xác định đúng điều kiện làm việc của hệ thống nên được đặt trước việc lựa chọn kích thước van.

Đặc biệt với những hệ thống yêu cầu điều khiển liên tục, không nên chỉ hỏi “DN bao nhiêu?” mà cần quan tâm thêm:

• Môi chất gì?

• Áp suất bao nhiêu?

• Nhiệt độ bao nhiêu?

• Lưu lượng min/normal/max?

• Van dùng để điều khiển áp suất, nhiệt độ, lưu lượng hay mức?

• Tín hiệu điều khiển dạng nào?

• Có yêu cầu fail position không?

Những thông tin này giúp việc lựa chọn van control sát hơn với điều kiện thực tế.

Kết luận

Van control có Cv lớn không đồng nghĩa với việc hệ thống sẽ điều khiển tốt. Nếu van bị oversize, phần hành trình sử dụng có thể bị thu hẹp, valve authority thay đổi và hệ thống dễ trở nên nhạy hoặc dao động.

Vì vậy, khi lựa chọn van công nghiệp, cần nhìn tổng thể từ Cv, ΔP, valve authority, characteristic, actuator đến điều kiện vận hành thực tế thay vì chỉ dựa vào DN đường ống.

Đối với van điều khiển control, van control điện hay các dòng valve công nghiệp, việc lựa chọn đúng ngay từ bước đầu sẽ giúp hệ thống có phạm vi điều khiển phù hợp và thuận lợi hơn cho quá trình vận hành, hiệu chỉnh.

Tân Thành tập trung chia sẻ những góc nhìn kỹ thuật thực tế để người sử dụng có thêm cơ sở khi lựa chọn van control cho từng hệ thống cụ thể.
