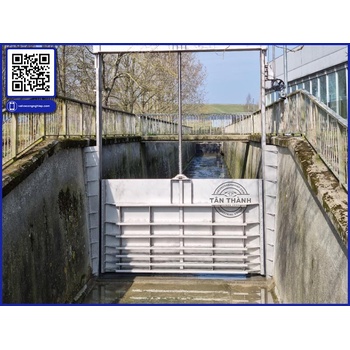

Trong các công trình cấp thoát nước, xử lý nước thải và kiểm soát dòng chảy, việc đóng mở hoặc điều tiết một dòng nước tại mương, kênh, bể chứa và các công trình thủy công đòi hỏi một thiết bị có kết cấu phù hợp với điều kiện lắp đặt. Van cửa phai Penstock là một trong những thiết bị được sử dụng cho mục đích này.

Khác với những loại van được lắp trực tiếp trên đường ống như van cổng – Gate Valve, van cửa phai Penstock thường được thiết kế dạng tấm cửa chuyển động theo phương thẳng đứng trong khung dẫn hướng. Khi cửa hạ xuống, tiết diện dòng chảy được che kín; khi cửa nâng lên, dòng nước có thể đi qua vị trí cửa.

Trong thực tế, van cửa phai có thể xuất hiện tại trạm xử lý nước thải, hồ chứa, mương dẫn nước, bể lắng, bể thu gom, kênh dẫn và nhiều công trình kiểm soát nước khác.

Theo chia sẻ kiến thức kỹ thuật của Tân Thành, việc lựa chọn kết cấu van cần dựa trên đặc điểm công trình, chiều cao cột nước, kích thước cửa, môi trường lưu chất và phương thức vận hành.

Cấu tạo cơ bản của van cửa phai Penstock

Một bộ Penstock thông thường gồm nhiều bộ phận phối hợp với nhau để tạo thành cơ cấu đóng mở và làm kín dòng nước.

Khung van

Khung van là phần kết cấu bao quanh cửa phai, có nhiệm vụ giữ tấm cửa đúng vị trí và tạo bề mặt tiếp xúc với hệ thống làm kín.

Khung thường được bố trí cố định vào kết cấu bê tông hoặc kết cấu công trình. Vì vậy, kích thước và hình dạng khung phải tương thích với vị trí lắp đặt.

Cánh cửa phai

Cánh cửa là bộ phận trực tiếp ngăn hoặc cho phép dòng nước đi qua.

Tùy thiết kế, cánh cửa có thể được chế tạo từ vật liệu kim loại phù hợp với môi trường làm việc. Độ cứng của cánh là yếu tố quan trọng vì cửa phải chịu tác động của áp lực nước trong quá trình vận hành.

Ray hoặc rãnh dẫn hướng

Hai bên cửa thường có bộ phận dẫn hướng giúp cánh cửa chuyển động ổn định theo phương thẳng đứng.

Rãnh dẫn hướng cũng giúp hạn chế chuyển động lệch khỏi vị trí thiết kế trong quá trình nâng hoặc hạ cửa.

Bộ phận làm kín

Hệ thống gioăng hoặc bề mặt làm kín được bố trí tại những vị trí tiếp xúc giữa cánh cửa và khung.

Mục đích là hạn chế lượng nước rò rỉ khi cửa ở trạng thái đóng.

Mức độ kín thực tế phụ thuộc vào thiết kế, vật liệu gioăng, áp lực nước, độ chính xác khi lắp đặt và tình trạng bảo dưỡng.

Trục vít và cơ cấu nâng

Đối với loại vận hành bằng tay, trục vít và bộ truyền động giúp biến chuyển động quay thành chuyển động nâng hoặc hạ cửa.

Với những công trình có kích thước lớn, Penstock có thể được tích hợp bộ truyền động cơ khí hoặc các hệ thống nâng hạ phù hợp.

Nguyên lý hoạt động của van cửa phai

Nguyên lý của Penstock tương đối dễ hình dung.

Khi cửa được hạ xuống, cánh cửa di chuyển trong khung dẫn hướng cho đến khi tiếp xúc với vị trí làm kín. Dòng nước bị ngăn lại hoặc hạn chế đáng kể tùy theo thiết kế.

Khi cửa được nâng lên, khoảng trống phía dưới hoặc phía trên cửa được mở ra, cho phép nước đi qua.

Cơ chế này khác với một số dòng van công nghiệp sử dụng đĩa, bi hoặc cánh bướm để đóng mở dòng chảy trong đường ống.

Điểm đặc trưng của Penstock nằm ở việc thiết bị thường được tích hợp trực tiếp với công trình như mương, bể hoặc kênh nước.

Van cửa phai Penstock được ứng dụng ở đâu?

Penstock có thể được sử dụng trong nhiều lĩnh vực liên quan đến kiểm soát nước.

Trạm xử lý nước thải

Trong hệ thống xử lý nước thải, dòng nước thường đi qua nhiều công đoạn khác nhau như thu gom, xử lý sơ bộ, lắng, sinh học và khử trùng.

Van cửa phai có thể được bố trí tại các mương hoặc bể để cô lập từng khu vực khi cần kiểm tra, bảo trì hoặc thay đổi hướng dòng chảy.

Công trình cấp nước

Một số công trình cấp nước cũng sử dụng Penstock tại các vị trí cần kiểm soát dòng nước trong mương hoặc bể.

Kênh và mương dẫn

Với các công trình có dòng chảy dạng kênh hở, việc sử dụng một thiết bị đóng mở dạng cửa phai thường phù hợp hơn so với việc sử dụng van đường ống truyền thống.

Hồ chứa và công trình thủy lợi

Penstock cũng có thể được ứng dụng trong những vị trí cần kiểm soát lượng nước qua cửa.

Van cửa phai và van cổng có giống nhau không?

Đây là một vấn đề thường gây nhầm lẫn.

Tên gọi van cửa phai có chữ “cửa”, trong khi van cổng Gate Valve cũng thường được gọi là van cửa trong một số tài liệu tiếng Việt. Tuy nhiên, hai thiết bị không hoàn toàn giống nhau.

Gate Valve thường là một loại van công nghiệp được lắp trên đường ống. Bộ phận đóng mở thường là đĩa van chuyển động theo phương vuông góc với dòng chảy.

Trong khi đó, Penstock thường là một bộ cửa được lắp tại mương, bể, kênh hoặc cửa xả để kiểm soát dòng nước.

Vì vậy, dù nguyên lý đóng mở đều liên quan đến chuyển động nâng hạ của bộ phận chắn dòng, cấu tạo và môi trường lắp đặt của hai loại có sự khác biệt rõ rệt.

Những yếu tố cần quan tâm khi thiết kế Penstock

Không nên chỉ dựa vào kích thước cửa để xác định thiết kế.

Một số yếu tố cần xem xét gồm:

• Kích thước ô cửa.
• Chiều cao cột nước.
• Hướng tác động của áp lực nước.
• Lưu lượng cần kiểm soát.
• Môi trường nước sạch hay nước thải.
• Mức độ ăn mòn.
• Tần suất đóng mở.
• Phương thức vận hành.
• Yêu cầu về độ kín.
• Điều kiện lắp đặt thực tế.
• Khả năng tiếp cận để bảo trì.

Đặc biệt, đối với công trình nước thải có nhiều chất rắn, bùn hoặc tạp chất, thiết kế cửa cần tính đến nguy cơ vật liệu bám vào rãnh dẫn hướng và gioăng.

Vai trò của Penstock trong hệ thống van công nghiệp

Khái niệm van công nghiệp thường bao gồm nhiều thiết bị kiểm soát dòng chảy như van cổng, van bướm, van bi, van cầu, van một chiều và nhiều dòng van chuyên dụng.

Penstock có tính chất đặc thù hơn vì thường gắn liền với kết cấu công trình.

Do đó, khi thiết kế một hệ thống kiểm soát nước, kỹ sư cần xem xét tổng thể giữa đường ống, mương, bể và các thiết bị đóng mở thay vì chỉ lựa chọn từng loại van riêng lẻ.

Kết luận

Van cửa phai Penstock là thiết bị đóng mở dòng nước có cấu tạo đặc trưng gồm khung, cánh cửa, bộ phận dẫn hướng, hệ thống làm kín và cơ cấu nâng hạ. Thiết bị có vai trò quan trọng trong các công trình xử lý nước, nước thải, kênh mương và bể chứa.

Mặc dù đôi khi được gọi gần giống với van cửa, van cổng hay Gate Valve, Penstock có thiết kế và phạm vi ứng dụng riêng. Việc hiểu đúng sự khác biệt giữa các thiết bị giúp quá trình thiết kế hệ thống van công nghiệp và công trình xử lý nước phù hợp hơn.

Tân Thành chia sẻ những kiến thức trên nhằm giúp người làm kỹ thuật có thêm thông tin tham khảo khi tìm hiểu về các thiết bị kiểm soát dòng chảy.
