Bạn đang cần tìm mặt bích inox cho đường ống, van công nghiệp hoặc thiết bị nhưng chưa biết nên chọn tiêu chuẩn nào?

DN50 JIS 10K có giống DN50 DIN PN16 không? Khi nào nên dùng mặt bích hàn, khi nào cần mặt bích mù? Nên lựa chọn inox, thép hay mặt bích nhựa để tối ưu chi phí?

Thực tế, một hệ thống đường ống có thể vận hành tốt hay không không chỉ phụ thuộc vào van hoặc máy bơm. Những vị trí kết nối cũng đóng vai trò rất quan trọng. Một chiếc Flange không phù hợp về tiêu chuẩn hoặc kích thước có thể khiến quá trình lắp đặt gặp nhiều khó khăn.

Đó là lý do khi tìm mua mặt bích inox giá tốt, người dùng không nên chỉ quan tâm đến mức giá. Điều quan trọng hơn là lựa chọn đúng sản phẩm cho đúng hệ thống.

Tại CÔNG TY TNHH THƯƠNG MẠI THIẾT BỊ CÔNG NGHIỆP TÂN THÀNH, khách hàng có thể tham khảo nhiều dòng mặt bích công nghiệp với đa dạng vật liệu, kích thước và tiêu chuẩn để phù hợp với từng nhu cầu sử dụng.

Bạn cần loại mặt bích nào?

Trước khi quyết định mua, có thể bắt đầu bằng một câu hỏi rất đơn giản:

Mặt bích này dùng để làm gì?

Từ mục đích sử dụng, chúng ta có thể xác định loại Flange phù hợp.

Tất nhiên, bảng trên chỉ mang tính tham khảo ban đầu. Để lựa chọn chính xác, cần kiểm tra thêm kích thước, áp suất, nhiệt độ và tiêu chuẩn kết nối của hệ thống.

Mặt bích inox có tên tiếng Anh là gì?

Tên tiếng Anh phổ biến của mặt bích inox là:

Stainless Steel Flange

Trong ngành công nghiệp, từ Flange được sử dụng để chỉ chung cho mặt bích. Vì vậy, khi tìm kiếm tài liệu kỹ thuật hoặc catalog sản phẩm, khách hàng có thể gặp các thuật ngữ như:

• Stainless Steel Flange
• Blind Flange
• Weld Neck Flange
• Slip On Flange
• Threaded Flange
• Pipe Flange

Mỗi tên gọi sẽ thể hiện vật liệu hoặc kiểu kết nối khác nhau.

Ví dụ, Blind Flange thường dùng để chỉ mặt bích mù, trong khi Weld Neck Flange là một dạng mặt bích có cổ hàn.

Việc hiểu đúng tên gọi giúp người mua dễ dàng hơn khi trao đổi thông số kỹ thuật hoặc tìm kiếm sản phẩm.

Mặt bích inox – lựa chọn khi nào?

Không phải lúc nào inox cũng là lựa chọn bắt buộc.

Tuy nhiên, vật liệu này thường được ưu tiên trong những hệ thống có yêu cầu về khả năng chống oxy hóa, chống ăn mòn hoặc độ bền vật liệu.

Ví dụ, mặt bích inox có thể được cân nhắc trong:

✓ Hệ thống cấp nước
✓ Hệ thống xử lý nước
✓ Đường ống thực phẩm
✓ Nhà máy sản xuất
✓ Hệ thống hóa chất phù hợp với vật liệu inox
✓ Đường ống công nghiệp
✓ Hệ thống có môi trường ẩm
✓ Các vị trí yêu cầu tuổi thọ và độ bền cao

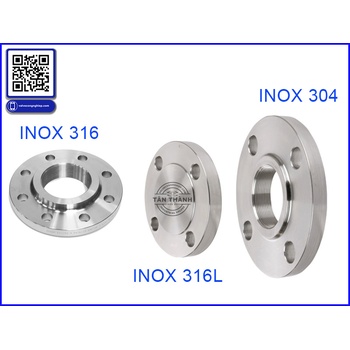

Một số loại inox thường được sử dụng là inox 304 và inox 316.

Tuy nhiên, lựa chọn giữa inox 304 và inox 316 cần dựa trên môi trường thực tế. Không nên mặc định rằng inox 316 luôn là lựa chọn cần thiết, bởi chi phí vật liệu có thể cao hơn.

Không chỉ có mặt bích inox – hệ thống còn có nhiều lựa chọn khác

Một dự án đường ống có thể sử dụng nhiều loại vật liệu mặt bích khác nhau.

► Mặt bích thép

Mặt bích thép là một trong những lựa chọn phổ biến trong công nghiệp. Vật liệu thép có độ bền cơ học tốt và được ứng dụng trong nhiều hệ thống.

Tùy môi trường, mặt bích thép có thể được lựa chọn để tối ưu chi phí đầu tư.

► Mặt bích nhựa

Đối với hệ thống sử dụng ống nhựa, mặt bích nhựa là lựa chọn được sử dụng khá phổ biến.

Các dòng mặt bích PVC hoặc vật liệu nhựa phù hợp có ưu điểm về trọng lượng nhẹ và khả năng chống ăn mòn trong nhiều môi trường.

Tuy nhiên, cần kiểm tra kỹ khả năng chịu nhiệt và áp suất trước khi lựa chọn.

► Mặt bích công nghiệp

Thuật ngữ mặt bích công nghiệp được sử dụng khá rộng để chỉ các loại mặt bích phục vụ hệ thống đường ống, van, máy bơm và thiết bị công nghiệp.

Nhóm này có thể bao gồm mặt bích inox, mặt bích thép, mặt bích nhựa cùng nhiều loại vật liệu khác.

Đừng mua mặt bích chỉ dựa vào DN!

Đây là một trong những điểm mà nhiều người mới tìm hiểu về Flange thường gặp phải.

Ví dụ:

DN50 chưa đủ để xác định chính xác một chiếc mặt bích.

Một sản phẩm DN50 có thể thuộc:

→ JIS 10K
→ JIS 20K
→ DIN PN16
→ DIN PN25
→ ANSI Class 150
→ ANSI Class 300

Mặc dù cùng kích thước danh nghĩa DN50, nhưng số lượng lỗ, đường kính vòng bu lông hoặc kích thước tổng thể có thể khác nhau.

Vì vậy, nếu chỉ đặt “mặt bích inox DN50”, thông tin vẫn chưa đủ để xác định chính xác sản phẩm.

JIS – DIN – ANSI: Chọn theo tiêu chuẩn nào?

Đây là phần quan trọng nhất khi lựa chọn mặt bích Flange.

① Mặt bích JIS

Mặt bích JIS được sản xuất theo tiêu chuẩn công nghiệp Nhật Bản.

Một số cấp thường gặp:

• JIS 5K
• JIS 10K
• JIS 16K
• JIS 20K

Nếu hệ thống đang sử dụng van hoặc thiết bị theo tiêu chuẩn Nhật Bản, mặt bích JIS thường là lựa chọn phù hợp.

② Mặt bích DIN

Mặt bích DIN thường được sử dụng trong các hệ thống theo tiêu chuẩn châu Âu.

Các cấp áp lực phổ biến có thể kể đến:

• PN10
• PN16
• PN25
• PN40

Khi lựa chọn mặt bích DIN, người mua nên cung cấp đầy đủ DN và PN.

③ Mặt bích ANSI

Mặt bích ANSI, hay trong nhiều tài liệu kỹ thuật hiện nay được đề cập theo hệ tiêu chuẩn ANSI/ASME, thường sử dụng ký hiệu Class.

Ví dụ:

• Class 150
• Class 300

Đây là hệ tiêu chuẩn thường được sử dụng với các thiết bị và đường ống theo chuẩn Mỹ.

Mặt bích rỗng hay mặt bích mù?

Nếu nhìn từ chức năng, hai loại này khá dễ phân biệt.

Mặt bích rỗng

Mặt bích rỗng có phần tâm được khoét lỗ để kết nối với đường ống và cho phép lưu chất đi qua.

Đây là loại phổ biến tại các vị trí kết nối giữa:

Đường ống ↔ Van

hoặc

Đường ống ↔ Đường ống

hoặc

Đường ống ↔ Máy bơm/thiết bị

Mặt bích mù

Mặt bích mù không có lỗ ở phần trung tâm.

Nó được sử dụng khi cần:

✓ Bịt kín đầu đường ống
✓ Đóng một nhánh hệ thống
✓ Chờ mở rộng đường ống trong tương lai
✓ Tháo thiết bị để bảo trì
✓ Kiểm tra hoặc cô lập một đoạn đường ống

Tên tiếng Anh thường gặp của loại này là Blind Flange.

Khi nào nên dùng mặt bích hàn?

Mặt bích hàn được sử dụng khi mặt bích cần liên kết với đường ống bằng phương pháp hàn.

Tùy thiết kế, có thể gặp:

Slip-On Flange

hoặc

Weld Neck Flange

Mỗi loại sẽ có cấu tạo và phạm vi ứng dụng khác nhau.

Với những hệ thống có yêu cầu về áp suất hoặc nhiệt độ cao, việc lựa chọn kiểu mặt bích cần được thực hiện dựa trên thiết kế kỹ thuật và thông số vận hành.

Không nên lựa chọn mặt bích hàn chỉ dựa vào kích thước DN.

Checklist 7 thông tin cần chuẩn bị trước khi hỏi giá

Để được báo giá mặt bích inox nhanh và chính xác hơn, bạn có thể chuẩn bị thông tin theo mẫu sau:

1. Loại sản phẩm:
Mặt bích rỗng / mặt bích mù / mặt bích hàn.

2. Vật liệu:
Inox 304 / inox 316 / thép / nhựa.

3. Kích thước:
DN15, DN25, DN50, DN100...

4. Tiêu chuẩn:
JIS / DIN / ANSI.

5. Cấp áp lực:
5K / 10K / PN16 / PN25 / Class 150...

6. Môi trường sử dụng:
Nước / khí / hơi / hóa chất / thực phẩm...

7. Số lượng:
Số lượng cụ thể giúp việc báo giá phù hợp hơn với nhu cầu mua hàng.

Chỉ cần có đầy đủ những thông tin trên, quá trình lựa chọn Flange sẽ dễ dàng hơn rất nhiều.

Tìm mặt bích inox giá tốt tại Tân Thành

Hiện nay, nhu cầu sử dụng phụ kiện kết nối cho đường ống ngày càng đa dạng. Một hệ thống có thể cần đồng thời mặt bích inox cho một vị trí, mặt bích thép cho vị trí khác và mặt bích nhựa cho hệ thống sử dụng đường ống PVC.

Vì vậy, lựa chọn một đơn vị có danh mục sản phẩm đa dạng sẽ giúp khách hàng thuận tiện hơn trong việc tìm kiếm.

CÔNG TY TNHH THƯƠNG MẠI THIẾT BỊ CÔNG NGHIỆP TÂN THÀNH là đơn vị hoạt động trong lĩnh vực van công nghiệp và phụ kiện đường ống.

Tại đây, khách hàng có thể tham khảo nhiều loại mặt bích công nghiệp phục vụ cho các hệ thống khác nhau, bao gồm:

✓ Mặt bích inox
✓ Mặt bích thép
✓ Mặt bích nhựa
✓ Mặt bích mù
✓ Mặt bích rỗng
✓ Mặt bích hàn
✓ Mặt bích JIS
✓ Mặt bích DIN
✓ Mặt bích ANSI
✓ Các dòng mặt bích Flange theo nhiều kích thước và tiêu chuẩn khác nhau

Việc lựa chọn đúng loại sản phẩm ngay từ đầu không chỉ giúp quá trình lắp đặt thuận tiện hơn mà còn hạn chế các chi phí phát sinh do sai kích thước hoặc sai tiêu chuẩn.

Giá mặt bích inox bao nhiêu?

Đây là câu hỏi phổ biến, nhưng rất khó để trả lời bằng một con số duy nhất.

Giá mặt bích inox có thể thay đổi theo:

Vật liệu + DN + tiêu chuẩn + cấp áp lực + độ dày + kiểu mặt bích + số lượng

Ví dụ, một Stainless Steel Flange DN50 JIS 10K sẽ có thông số và mức giá khác với mặt bích inox DN50 ANSI Class 300.

Tương tự, mặt bích mù và mặt bích rỗng cùng kích thước cũng có thể có mức giá khác nhau.

Vì vậy, cách tốt nhất là cung cấp thông số kỹ thuật cụ thể để nhận được báo giá phù hợp.

Một vài câu hỏi thường gặp về mặt bích Flange

Mặt bích inox có phải lúc nào cũng là inox 304?

Không. Mặt bích inox có thể được sản xuất từ nhiều loại inox khác nhau. Inox 304 và inox 316 là hai loại thường được nhắc đến, nhưng cần kiểm tra chính xác vật liệu của từng sản phẩm.

Có thể lắp mặt bích JIS với mặt bích DIN không?

Không nên mặc định có thể lắp trực tiếp. Mặc dù một số kích thước có thể có thông số tương đồng ở một vài vị trí, cần kiểm tra chính xác kích thước và tiêu chuẩn trước khi lắp đặt.

Mặt bích ANSI Class 150 có giống PN16 không?

Không nên xem hai loại này là hoàn toàn giống nhau. Đây là hai hệ tiêu chuẩn khác nhau, có cách phân loại và thông số kỹ thuật riêng.

Mặt bích inox có dùng được cho mọi loại hóa chất không?

Không. Khả năng tương thích còn phụ thuộc vào loại inox và tính chất của từng loại hóa chất, nồng độ, nhiệt độ và điều kiện vận hành.

Lời kết

Một chiếc mặt bích inox có thể chỉ là một phụ kiện nhỏ trong toàn bộ hệ thống, nhưng nếu lựa chọn sai tiêu chuẩn, sai kích thước hoặc sai vật liệu, quá trình lắp đặt có thể gặp nhiều vấn đề.

Vì vậy, khi tìm mua Stainless Steel Flange, hãy bắt đầu bằng việc xác định rõ:

Bạn cần kết nối với thiết bị nào?
↓
Kích thước đường ống bao nhiêu?
↓
Hệ thống sử dụng tiêu chuẩn JIS, DIN hay ANSI?
↓
Cần mặt bích rỗng, mặt bích mù hay mặt bích hàn?
↓
Môi trường có yêu cầu sử dụng inox hay có thể lựa chọn mặt bích thép hoặc mặt bích nhựa?

Sau khi có đầy đủ thông tin, việc lựa chọn mặt bích Flange sẽ chính xác và tiết kiệm thời gian hơn.

Nếu đang tìm kiếm mặt bích inox giá tốt, chất lượng cao cùng nhiều dòng mặt bích công nghiệp khác, khách hàng có thể tham khảo sản phẩm và nhận tư vấn từ CÔNG TY TNHH THƯƠNG MẠI THIẾT BỊ CÔNG NGHIỆP TÂN THÀNH.

Lựa chọn đúng Flange ngay từ đầu không chỉ giúp việc lắp đặt thuận lợi mà còn góp phần đảm bảo sự ổn định cho toàn bộ hệ thống đường ống trong quá trình vận hành.
