Trong lĩnh vực phòng cháy chữa cháy hiện đại, hệ thống sprinkler tự động được xem là giải pháp quan trọng giúp phát hiện và khống chế đám cháy ngay từ giai đoạn đầu. Để hệ thống này vận hành hiệu quả, một thiết bị gần như không thể thiếu chính là van báo động van báo cháy Alarm Valve.

Không đơn thuần là một loại van công nghiệp thông thường, Alarm Valve còn đóng vai trò như “trạm trung chuyển tín hiệu” giúp nhận biết sự cố cháy thông qua lưu lượng nước trong hệ thống. Đây cũng là lý do vì sao thiết bị này xuất hiện rộng rãi trong các công trình như nhà máy, kho xưởng, trung tâm thương mại, chung cư và tòa nhà cao tầng.

Trong bài viết dưới đây, công ty Tân Thành sẽ chia sẻ chi tiết về cấu tạo, nguyên lý hoạt động, ứng dụng thực tế cũng như các điểm kỹ thuật quan trọng của dòng van báo cháy Alarm Valve.

Van báo động van báo cháy Alarm Valve là gì?

Alarm Valve là thiết bị chuyên dùng trong hệ thống sprinkler chữa cháy tự động dạng ướt (Wet Sprinkler System). Thiết bị này được lắp đặt trên tuyến ống cấp nước chính nhằm:

Kiểm soát hướng dòng chảy
Ngăn hiện tượng nước chảy ngược
Phát tín hiệu cảnh báo khi sprinkler kích hoạt
Hỗ trợ giám sát hoạt động chữa cháy

Khi đầu phun sprinkler mở do nhiệt độ tăng cao, nước sẽ chảy qua Alarm Valve. Áp lực nước lúc này tác động lên hệ thống báo động, kích hoạt chuông nước cơ học hoặc công tắc áp suất gửi tín hiệu về trung tâm PCCC.

Chính nhờ cơ chế này mà hệ thống có thể phát hiện cháy gần như tức thời mà không cần con người thao tác thủ công.

Vì sao Alarm Valve quan trọng trong hệ thống chữa cháy?

Trong thực tế, rất nhiều người chỉ chú ý đến đầu phun sprinkler hoặc máy bơm chữa cháy mà bỏ qua vai trò của Alarm Valve. Tuy nhiên, đây lại là thiết bị giúp hệ thống chữa cháy hoạt động chính xác và an toàn hơn.

Nếu không có van báo động:

Hệ thống khó giám sát dòng chảy chữa cháy
Không thể kích hoạt cảnh báo cơ học
Dễ xảy ra hiện tượng nước hồi ngược
Khó kiểm soát áp lực toàn hệ thống

Đặc biệt trong các công trình lớn, Alarm Valve còn giúp kỹ thuật viên nhanh chóng xác định khu vực đang xảy ra cháy thông qua tín hiệu lưu lượng và áp suất.

Cấu tạo của van báo động Alarm Valve

Một bộ van báo động chữa cháy hoàn chỉnh thường bao gồm nhiều chi tiết kết hợp với nhau để tạo thành hệ thống vận hành đồng bộ.

Thân van

Thân van thường được sản xuất từ:

Gang cầu
Gang đúc chịu áp lực
Một số dòng cao cấp dùng thép đúc

Bề mặt thường được sơn epoxy đỏ nhằm chống ăn mòn và phù hợp tiêu chuẩn PCCC.

Lá van một chiều

Đây là bộ phận giúp nước chỉ đi theo một hướng cố định. Khi không có lưu lượng chữa cháy, lá van đóng kín để duy trì áp suất ổn định.

Buồng báo động

Khi dòng nước chữa cháy xuất hiện, áp lực sẽ truyền đến buồng báo động để kích hoạt chuông nước hoặc pressure switch.

Chuông nước cơ học

Chuông hoạt động nhờ áp lực nước chảy qua hệ thống. Đây là dạng cảnh báo phổ biến trong nhiều hệ thống sprinkler truyền thống.

Bộ công tắc áp suất

Một số hệ thống hiện đại sử dụng pressure switch để gửi tín hiệu điện trực tiếp về tủ điều khiển trung tâm.

Hệ thống đường ống trim

Bao gồm:

Van kiểm tra
Van thử
Đồng hồ áp suất
Bộ lọc
Đường tín hiệu áp lực

Nguyên lý hoạt động của Alarm Valve

Nguyên lý vận hành của van báo động van báo cháy Alarm Valve khá thông minh nhưng không quá phức tạp.

Trạng thái bình thường

Khi hệ thống chưa có cháy:

Đường ống sprinkler luôn đầy nước
Áp lực hai bên van cân bằng
Lá van đóng kín
Chuông báo động chưa hoạt động

Khi xảy ra cháy

Nhiệt độ tăng làm đầu sprinkler kích hoạt. Nước bắt đầu chảy trong hệ thống và tạo ra sự chênh lệch áp suất.

Lúc này:

Lá van mở ra
Nước đi qua buồng báo động
Chuông nước quay và phát tín hiệu
Pressure switch gửi tín hiệu về trung tâm
Hệ thống xác nhận sự cố cháy

Toàn bộ quá trình này diễn ra rất nhanh nhằm hỗ trợ xử lý đám cháy ngay từ giai đoạn đầu.

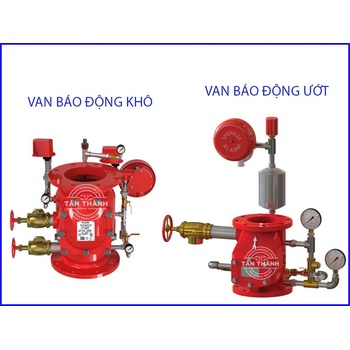

Phân loại van báo cháy Alarm Valve phổ biến

Wet Alarm Valve

Đây là loại phổ biến nhất hiện nay.

Đặc điểm:

Đường ống luôn chứa nước
Phản ứng nhanh
Cấu tạo đơn giản
Chi phí bảo trì thấp

Loại này thường dùng trong:

Nhà xưởng
Tòa nhà
Trung tâm thương mại

Dry Alarm Valve

Dùng trong môi trường nhiệt độ thấp dễ đóng băng.

Đặc điểm:

Đường ống chứa khí nén
Nước chỉ cấp khi sprinkler hoạt động
Phù hợp kho lạnh và vùng lạnh

Deluge Valve

Loại van dùng cho hệ thống xả tràn lưu lượng lớn.

Ứng dụng:

Nhà máy hóa chất
Kho nhiên liệu
Khu vực nguy cơ cháy nổ cao

Pre-action Valve

Kết hợp giữa hệ thống báo cháy điện và sprinkler.

Ưu điểm:

Hạn chế kích hoạt nhầm
Giảm nguy cơ rò rỉ nước
Thường dùng cho phòng server, data center

Ưu điểm nổi bật của Alarm Valve

Phản ứng nhanh với sự cố cháy

Thiết bị giúp kích hoạt cảnh báo gần như ngay lập tức khi đầu phun sprinkler hoạt động.

Bảo vệ hệ thống đường ống

Cơ chế van một chiều giúp ngăn nước hồi ngược gây ảnh hưởng máy bơm và đường ống.

Tăng khả năng giám sát hệ thống

Alarm Valve hỗ trợ kiểm tra lưu lượng và áp suất trong hệ thống chữa cháy.

Độ bền cao

Các dòng đạt chuẩn UL/FM có khả năng hoạt động ổn định trong môi trường áp lực liên tục.

Dễ kiểm tra bảo trì

Thiết kế dạng module giúp kỹ thuật viên thuận tiện tháo lắp và vệ sinh.

Ứng dụng thực tế của van báo động chữa cháy

Hiện nay Alarm Valve xuất hiện trong hầu hết các hệ thống PCCC tự động như:

Nhà máy công nghiệp
Chung cư cao tầng
Kho logistics
Trung tâm dữ liệu
Khách sạn
Bệnh viện
Trung tâm thương mại
Nhà kho thực phẩm
Nhà máy điện

Tùy quy mô công trình mà kỹ sư sẽ lựa chọn kích thước và tiêu chuẩn van phù hợp.

Những lưu ý kỹ thuật khi sử dụng Alarm Valve

Lắp đặt đúng chiều dòng chảy

Mũi tên trên thân van phải trùng với hướng dòng nước thực tế.

Kiểm tra áp suất định kỳ

Áp lực quá thấp hoặc quá cao đều ảnh hưởng đến khả năng vận hành.

Vệ sinh hệ thống trim

Cặn bẩn tích tụ lâu ngày có thể làm giảm độ nhạy của hệ thống báo động.

Kiểm tra chuông báo động

Chuông nước hoặc pressure switch cần được test định kỳ để đảm bảo luôn hoạt động tốt.

Tuân thủ tiêu chuẩn PCCC

Nên sử dụng thiết bị đạt các tiêu chuẩn:

UL
FM
NFPA
ANSI
BS EN

Alarm Valve và xu hướng PCCC hiện đại

Ngày nay, nhiều hệ thống chữa cháy thông minh đã tích hợp Alarm Valve với:

Hệ thống BMS
Trung tâm điều khiển tự động
Cảm biến áp suất điện tử
Giám sát từ xa

Điều này giúp công trình nâng cao khả năng phản ứng khi có cháy và tối ưu công tác quản lý vận hành.

Trong tương lai, Alarm Valve vẫn sẽ là một trong những thiết bị cốt lõi của hệ thống sprinkler tự động hiện đại.

Kết luận

Van báo động van báo cháy Alarm Valve là thiết bị cực kỳ quan trọng trong hệ thống chữa cháy sprinkler tự động. Không chỉ giúp kiểm soát dòng nước, thiết bị này còn đóng vai trò phát tín hiệu cảnh báo và hỗ trợ giám sát toàn hệ thống PCCC.

Thông qua bài viết chia sẻ kiến thức từ công ty Tân Thành, hy vọng bạn đã hiểu rõ hơn về nguyên lý hoạt động, cấu tạo, phân loại cũng như ứng dụng thực tế của dòng van Alarm Valve trong các công trình hiện nay.
