Thông qua bài viết này, Công ty TNHH Thương Mại Thiết Bị Công Nghiệp Tân Thành chia sẻ một số kiến thức cơ bản về van bi bằng nhựa, từ khái niệm, cấu tạo, nguyên lý hoạt động cho đến ưu điểm, hạn chế và những yếu tố cần lưu ý khi lựa chọn.

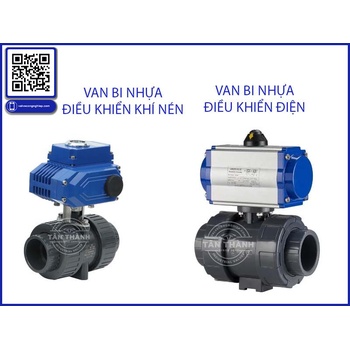

Van bi nhựa là gì?

Van bi nhựa có tên tiếng Anh là Plastic Ball Valve hoặc PVC Ball Valve đối với dòng van được chế tạo từ vật liệu PVC. Đây là loại van sử dụng một viên bi có lỗ xuyên tâm đặt bên trong thân van để thực hiện nhiệm vụ đóng hoặc mở dòng chảy.

Khi tay gạt hoặc bộ truyền động xoay viên bi khoảng 90 độ, vị trí của lỗ trên viên bi sẽ thay đổi. Nếu lỗ nằm cùng hướng với đường ống, lưu chất có thể đi qua. Khi viên bi xoay vuông góc với đường ống, dòng chảy bị chặn lại.

Cấu tạo tương đối đơn giản giúp loại van này dễ vận hành và phù hợp với những hệ thống cần thao tác đóng mở nhanh. Tùy thiết kế, van bi bằng nhựa có thể được kết nối với đường ống bằng kiểu ren, dán keo hoặc các phương thức kết nối chuyên dụng khác.

Cấu tạo cơ bản của van bi bằng nhựa

Một van bi nhựa thông thường gồm nhiều bộ phận chính phối hợp với nhau để kiểm soát dòng lưu chất. Trong đó, các thành phần quan trọng có thể kể đến:

• Thân van: thường được chế tạo từ PVC, UPVC hoặc một số loại nhựa kỹ thuật khác.
• Bi van: bộ phận hình cầu có lỗ xuyên tâm, trực tiếp thực hiện đóng mở dòng chảy.
• Trục van: liên kết giữa bi van và tay gạt hoặc bộ truyền động.
• Gioăng làm kín: giúp hạn chế tình trạng rò rỉ tại vị trí đóng van.
• Tay gạt: dùng để điều khiển van thủ công.
• Đầu kết nối: có thể được thiết kế dạng ren, socket hoặc dạng phù hợp với phương pháp lắp đặt của hệ thống.

Vật liệu của từng bộ phận sẽ ảnh hưởng trực tiếp đến khả năng chịu áp lực, nhiệt độ và tính tương thích hóa chất của sản phẩm. Vì vậy, không nên chỉ dựa vào kích thước đường ống để lựa chọn van.

Nguyên lý hoạt động của Plastic Ball Valve

Nguyên lý của van bi Ball Valve khá dễ hiểu. Viên bi nằm bên trong thân van và được kết nối với trục điều khiển. Khi người vận hành xoay tay gạt 90 độ, trục truyền chuyển động xuống viên bi.

Ở trạng thái mở, lỗ xuyên tâm trên viên bi nằm thẳng với đường ống. Dòng nước hoặc môi chất có thể đi qua tương đối trực tiếp.

Khi xoay tay gạt sang vị trí đóng, viên bi quay 90 độ khiến phần đặc của viên bi nằm chắn ngang đường dòng chảy. Nhờ đó, lưu chất bị ngăn lại.

Cơ chế này cũng tương tự nguyên lý hoạt động của nhiều dòng ball valve công nghiệp, tuy nhiên vật liệu chế tạo và phạm vi ứng dụng của từng loại có sự khác biệt đáng kể.

Van bi nhựa PVC có đặc điểm gì?

Van bi nhựa PVC là dòng được sử dụng phổ biến trong các hệ thống cấp thoát nước, xử lý nước và một số môi trường hóa chất phù hợp với vật liệu PVC.

PVC có ưu điểm về trọng lượng nhẹ, khả năng chống ăn mòn và không bị oxy hóa theo cách giống các vật liệu kim loại. Đây là lý do PVC thường được lựa chọn trong những hệ thống mà vấn đề ăn mòn đường ống và thiết bị cần được quan tâm.

Tuy nhiên, PVC cũng có giới hạn nhất định về nhiệt độ và áp suất. Do đó, việc lựa chọn cần căn cứ vào điều kiện vận hành thực tế thay vì chỉ nhìn vào giá thành hoặc kích thước danh nghĩa.

Đối với hệ thống sử dụng hóa chất, người thiết kế cần kiểm tra khả năng tương thích giữa môi chất với PVC, gioăng và các chi tiết bên trong van trước khi đưa vào vận hành.

Van bi nhựa UPVC khác gì PVC?

Bên cạnh PVC, van bi nhựa UPVC cũng xuất hiện trong nhiều hệ thống đường ống. UPVC thường được hiểu là PVC không hóa dẻo, có độ cứng tương đối cao và được ứng dụng trong nhiều hệ thống dẫn nước, xử lý chất lỏng và môi trường phù hợp.

Điểm quan trọng cần lưu ý là không nên đánh giá van chỉ dựa trên tên vật liệu. Mỗi sản phẩm có thể có tiêu chuẩn chế tạo, cấp áp suất, nhiệt độ làm việc, kiểu kết nối và thiết kế khác nhau.

Khi lựa chọn van bi nhựa UPVC, người sử dụng nên kiểm tra đầy đủ thông tin kỹ thuật như kích thước DN, tiêu chuẩn kết nối, áp suất làm việc và nhiệt độ môi chất để đảm bảo van đáp ứng đúng yêu cầu hệ thống.

Ưu điểm của van bi nhựa

Một trong những lý do van bi bằng nhựa được sử dụng ngày càng rộng rãi là nhờ những đặc điểm phù hợp với nhiều hệ thống đường ống hiện nay.

Khả năng chống ăn mòn

So với nhiều vật liệu kim loại, nhựa có khả năng chống lại hiện tượng ăn mòn trong nhiều môi trường nước và hóa chất nhất định. Đây là ưu điểm đáng chú ý khi thiết bị được lắp đặt tại môi trường có độ ẩm cao hoặc tiếp xúc với các lưu chất có khả năng gây ăn mòn.

Trọng lượng nhẹ

Nhựa có khối lượng tương đối nhẹ, giúp việc vận chuyển và lắp đặt thuận tiện hơn. Với những hệ thống có nhiều đường ống hoặc vị trí lắp đặt khó tiếp cận, yếu tố này có thể giúp giảm công sức thi công.

Đóng mở nhanh

Thiết kế bi xoay 90 độ giúp thao tác đóng mở nhanh chóng. Người vận hành có thể nhận biết tương đối trực quan trạng thái của van thông qua vị trí tay gạt.

Bề mặt bên trong tương đối trơn

Một số loại nhựa có bề mặt trong tương đối nhẵn, góp phần hạn chế hiện tượng bám cặn trong điều kiện làm việc phù hợp. Tuy nhiên, hiệu quả thực tế vẫn phụ thuộc vào chất lượng vật liệu, thiết kế van và đặc tính của môi chất.

Một số hạn chế cần biết

Bên cạnh ưu điểm, van bi nhựa không phải lựa chọn phù hợp cho mọi hệ thống.

Khả năng chịu nhiệt của nhựa thường thấp hơn nhiều dòng van kim loại. Khi nhiệt độ môi chất tăng cao, đặc tính cơ học của vật liệu có thể thay đổi. Vì vậy, cần kiểm tra giới hạn nhiệt độ mà nhà sản xuất công bố.

Ngoài ra, khả năng chịu áp suất cũng cần được xem xét. Không nên sử dụng van nhựa trong hệ thống có áp suất vượt quá thông số kỹ thuật cho phép.

Tác động cơ học mạnh, môi trường ngoài trời khắc nghiệt hoặc tia UV trong thời gian dài cũng là những yếu tố cần được cân nhắc tùy từng loại vật liệu và thiết kế.

Van bi nhựa được ứng dụng ở đâu?

Nhờ đặc tính nhẹ và chống ăn mòn trong nhiều môi trường, van bi nhựa có thể được ứng dụng trong:

• Hệ thống cấp nước.
• Đường ống xử lý nước.
• Hệ thống tưới tiêu.
• Hồ bơi.
• Một số hệ thống nuôi trồng thủy sản.
• Đường ống dẫn hóa chất phù hợp.
• Hệ thống xử lý chất lỏng trong công nghiệp.
• Một số hệ thống dân dụng và thương mại.

Tuy nhiên, mỗi ứng dụng có yêu cầu khác nhau. Ví dụ, hệ thống hóa chất cần đặc biệt chú ý đến khả năng tương thích vật liệu; hệ thống nhiệt độ cao lại cần ưu tiên loại van có giới hạn nhiệt phù hợp.

Van bi nhựa và van bướm: nên lựa chọn loại nào?

Van bướm và van bi đều là những thiết bị được sử dụng để kiểm soát dòng chảy nhưng cơ chế vận hành và thiết kế khác nhau.

Van bi sử dụng viên bi xoay bên trong thân van, trong khi van bướm sử dụng một đĩa van xoay quanh trục. Với những đường ống cần thao tác đóng mở nhanh và yêu cầu thiết kế nhỏ gọn, cả hai dòng đều có thể được cân nhắc tùy điều kiện.

Đối với kích thước đường ống lớn, van bướm thường có lợi thế về thiết kế gọn và trọng lượng so với một số loại van có cùng kích thước danh nghĩa. Trong khi đó, van bi thường được lựa chọn khi người sử dụng cần cơ chế đóng mở trực tiếp và cấu tạo phù hợp với hệ thống.

Không có một loại van duy nhất phù hợp cho tất cả trường hợp. Việc lựa chọn nên dựa trên đường kính ống, áp suất, nhiệt độ, môi chất, tần suất đóng mở và phương pháp kết nối.

Van bi nhựa và van bi công nghiệp có giống nhau không?

Đây là vấn đề dễ gây nhầm lẫn khi tìm kiếm thiết bị đường ống. Van bi công nghiệp là khái niệm rộng, bao gồm nhiều dòng ball valve được thiết kế cho môi trường và điều kiện làm việc khác nhau.

Trong khi đó, van bi nhựa tập trung vào nhóm sản phẩm sử dụng vật liệu nhựa cho thân hoặc các thành phần chính. Van bi công nghiệp có thể được chế tạo từ inox, thép, gang, đồng hoặc nhiều vật liệu khác.

Vì vậy, van bi Ball Valve không đồng nghĩa hoàn toàn với van bi nhựa. “Ball Valve” là tên gọi tiếng Anh của van bi nói chung, còn vật liệu và cấu hình cụ thể sẽ quyết định dòng van đó phù hợp với môi trường nào.

Những yếu tố cần kiểm tra trước khi chọn van

Để lựa chọn van bi nhựa phù hợp, người sử dụng nên xem xét ít nhất các yếu tố sau:

Thứ nhất là kích thước đường ống. Cần xác định chính xác DN hoặc kích thước thực tế của đường ống để lựa chọn van tương thích.

Thứ hai là môi chất. Nước, dung dịch hóa chất, chất lỏng có tính ăn mòn hoặc các loại lưu chất khác có thể yêu cầu vật liệu van khác nhau.

Thứ ba là áp suất làm việc. Van phải có khả năng đáp ứng áp suất của hệ thống và cần tính đến những biến động áp suất có thể xảy ra trong quá trình vận hành.

Thứ tư là nhiệt độ. Đặc biệt với van bi nhựa PVC và UPVC, cần tuân thủ giới hạn nhiệt độ theo thông số kỹ thuật của từng sản phẩm.

Thứ năm là phương pháp kết nối. Có thể gặp các kiểu kết nối như ren hoặc socket tùy từng thiết kế và hệ thống đường ống.

Thứ sáu là điều kiện lắp đặt. Không gian, môi trường ngoài trời, độ ẩm, hóa chất xung quanh và tần suất đóng mở đều có thể ảnh hưởng đến tuổi thọ của van.

Lưu ý khi lắp đặt và sử dụng van bi nhựa

Trong quá trình lắp đặt, cần đảm bảo đường ống được căn chỉnh phù hợp và không tạo lực cơ học bất thường lên thân van. Đặc biệt với các loại van nhựa sử dụng kết nối dán keo, quá trình thi công cần thực hiện đúng kỹ thuật để đảm bảo độ kín.

Khi vận hành, không nên sử dụng lực quá lớn để cưỡng ép tay gạt nếu van đang bị kẹt. Việc thao tác sai có thể ảnh hưởng đến trục, bi hoặc bộ phận làm kín.

Ngoài ra, nên kiểm tra định kỳ các vị trí kết nối và khu vực xung quanh van để phát hiện sớm dấu hiệu rò rỉ, nứt hoặc xuống cấp vật liệu.

Tân Thành chia sẻ kiến thức về van và thiết bị đường ống

Với những người đang tìm hiểu về van bi nhựa, việc hiểu rõ cấu tạo, nguyên lý và điều kiện sử dụng sẽ giúp quá trình lựa chọn thiết bị chính xác hơn.

Công ty TNHH Thương Mại Thiết Bị Công Nghiệp Tân Thành thường xuyên chia sẻ kiến thức liên quan đến van công nghiệp, thiết bị đường ống và các giải pháp kiểm soát dòng chảy. Các nội dung này hướng đến việc cung cấp thêm thông tin tham khảo để người dùng có cơ sở tìm hiểu trước khi lựa chọn thiết bị cho công trình hoặc hệ thống sản xuất.

Bên cạnh van bi nhựa, thị trường còn có nhiều dòng thiết bị khác như van bướm, van bi công nghiệp, van cầu, van một chiều, van an toàn, van điện từ và các phụ kiện đường ống. Mỗi loại có cấu tạo, nguyên lý hoạt động và phạm vi ứng dụng riêng.

Do đó, thay vì lựa chọn chỉ dựa trên giá thành, người sử dụng nên đặt điều kiện vận hành thực tế làm tiêu chí quan trọng. Một chiếc van phù hợp là sản phẩm đáp ứng được yêu cầu về vật liệu, kích thước, áp suất, nhiệt độ, môi chất và phương pháp lắp đặt của hệ thống.

Kết luận

Van bi nhựa hay Plastic Ball Valve là giải pháp kiểm soát dòng chảy có nhiều ưu điểm như trọng lượng nhẹ, khả năng chống ăn mòn tốt trong môi trường phù hợp và thao tác đóng mở nhanh. Các dòng như van bi nhựa PVC và van bi nhựa UPVC có thể được sử dụng trong nhiều hệ thống cấp nước, xử lý nước, tưới tiêu và một số ứng dụng hóa chất.

Tuy nhiên, để thiết bị vận hành ổn định, cần lựa chọn đúng vật liệu, kích thước, áp suất và nhiệt độ làm việc. Đồng thời, việc phân biệt giữa van bi nhựa, van bi công nghiệp, van bi Ball Valve và van bướm cũng giúp người dùng xác định đúng loại thiết bị cần thiết.

Hy vọng những thông tin trên từ Công ty TNHH Thương Mại Thiết Bị Công Nghiệp Tân Thành sẽ giúp bạn có thêm kiến thức hữu ích khi tìm hiểu về các loại van và thiết bị sử dụng trong hệ thống đường ống.
