Van góc Angle Valve là gì?

Van góc (Angle Valve) là dòng van công nghiệp có thiết kế cửa vào (Inlet) và cửa ra (Outlet) vuông góc 90°, giúp thay đổi hướng dòng chảy ngay tại vị trí lắp đặt mà không cần sử dụng thêm cút (co) 90°. Đây được xem là một biến thể của van cầu (Globe Valve), nổi bật với khả năng điều tiết lưu lượng chính xác, đóng mở kín và chịu được áp suất, nhiệt độ cao.

Trong các hệ thống công nghiệp hiện đại, Angle Valve được sử dụng phổ biến trong:

• Hệ thống hơi nóng (Steam)
• Nước nóng, nước lạnh
• Dầu truyền nhiệt
• Khí nén
• Hóa chất
• Thực phẩm, đồ uống
• Dược phẩm
• Nhà máy điện
• Lò hơi Boiler

Angle Valve có tên tiếng Anh là gì?

Một số tên gọi phổ biến:

• Angle Valve
• Angle Globe Valve
• Angle Control Valve
• Angle Seat Valve (đối với dòng van góc điều khiển khí nén)
• Industrial Angle Valve

Lưu ý:

Angle Valve và Angle Seat Valve không hoàn toàn giống nhau.

• Angle Valve thường là van cầu dạng góc dùng để điều tiết.
• Angle Seat Valve là van góc sử dụng bộ truyền động khí nén, đóng mở tự động với tốc độ nhanh.

Cấu tạo van góc Angle Valve

Một van góc tiêu chuẩn gồm:

Thân van (Body)

• Gang
• Gang dẻo
• Thép WCB
• Inox 304
• Inox 316
• Đồng

Đĩa van (Disc)

Là bộ phận trực tiếp đóng mở dòng lưu chất.

Ty van (Stem)

Truyền chuyển động từ tay quay hoặc bộ truyền động xuống đĩa van.

Ghế van (Seat)

Tạo độ kín khi van đóng.

Nắp van (Bonnet)

Bảo vệ toàn bộ cơ cấu bên trong.

Bộ truyền động

Có thể là:

• Tay quay
• Tay gạt
• Khí nén
• Điện

Nguyên lý hoạt động

Van hoạt động theo nguyên lý nâng hạ đĩa van.

• Khi xoay tay quay hoặc kích hoạt bộ truyền động, ty van sẽ dịch chuyển lên xuống.
• Đĩa van rời khỏi ghế van → lưu chất đi qua.
• Khi đĩa ép sát vào Seat → van đóng kín.

Nhờ dòng chảy chỉ đổi hướng một lần 90°, tổn thất áp suất thường thấp hơn van cầu thẳng trong nhiều ứng dụng và đồng thời giảm nhu cầu sử dụng thêm cút nối.

Phân loại van góc Angle Valve

Theo vật liệu

Van góc inox

• Chống ăn mòn
• Thực phẩm
• Dược phẩm
• Hóa chất

Van góc gang

• Giá thành rẻ
• Hệ thống nước

Van góc thép

• Áp lực cao
• Hơi nóng
• Dầu nóng

Van góc đồng

• Khí nén
• Nước sạch

Theo phương thức vận hành

• Van góc tay quay
• Van góc điều khiển điện
• Van góc điều khiển khí nén
• Van góc tự động

Theo kiểu kết nối

• Ren
• Mặt bích
• Hàn Socket Weld
• Hàn Butt Weld

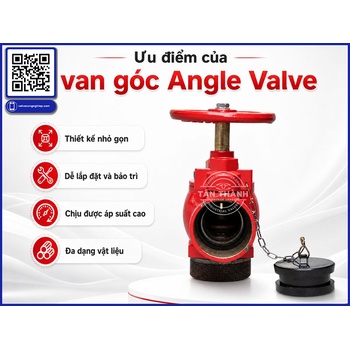

Ưu điểm của Angle Valve

✔ Tiết kiệm không gian lắp đặt

✔ Không cần thêm co 90°

✔ Giảm điểm rò rỉ trên đường ống

✔ Điều tiết lưu lượng rất tốt

✔ Chịu áp suất cao

✔ Chịu nhiệt độ cao

✔ Tuổi thọ lớn

✔ Bảo trì dễ dàng

✔ Hoạt động ổn định trong môi trường hơi nóng

Nhược điểm

• Giá thành thường cao hơn van bi.
• Tốc độ đóng mở chậm hơn van bi và van bướm.
• Khi điều tiết liên tục với lưu chất chứa nhiều cặn, bề mặt làm kín có thể bị mài mòn nhanh hơn nếu chọn sai vật liệu.

Ứng dụng của van góc

Angle Valve xuất hiện trong rất nhiều ngành công nghiệp:

Nhà máy hơi

• Đường hơi bão hòa
• Hơi quá nhiệt

Nhà máy thực phẩm

• CIP
• SIP
• Hơi tiệt trùng

Hóa chất

• Acid
• Kiềm
• Dung môi

Dầu khí

• Condensate
• Steam
• Cooling Water

HVAC

• Chiller
• Cooling Tower

Nhà máy giấy

Nhà máy dệt

Xi măng

Nhà máy điện

So sánh Angle Valve và các loại van khác

Cách lựa chọn Angle Valve phù hợp

Khi lựa chọn van góc cần quan tâm:

• Môi chất sử dụng
• Nhiệt độ làm việc
• Áp suất
• Kích thước DN
• Kiểu kết nối
• Tiêu chuẩn mặt bích (JIS, ANSI, DIN, BS)
• Vật liệu thân van
• Kiểu vận hành
• Xuất xứ

Việc lựa chọn đúng giúp tăng tuổi thọ thiết bị và giảm chi phí vận hành.

Báo giá van góc Angle Valve

Giá van phụ thuộc vào:

• Kích cỡ DN15 đến DN300+
• Vật liệu
• Áp lực PN/Class
• Kiểu kết nối
• Thương hiệu
• Xuất xứ Nhật Bản, Hàn Quốc, Châu Âu, Đài Loan...

Để nhận báo giá chính xác, nên cung cấp đầy đủ thông số kỹ thuật của hệ thống.

Mua van góc Angle Valve chính hãng ở đâu?

Nếu bạn đang tìm đơn vị cung cấp van góc Angle Valve chính hãng, Van Công Nghiệp Tân Thành là địa chỉ uy tín được nhiều nhà máy, đơn vị cơ điện (M&E) và nhà thầu công nghiệp lựa chọn.

Tại sao nên mua tại Van Tân Thành?

• Cung cấp đa dạng Angle Valve cho nước, hơi, khí nén, dầu và hóa chất.
• Hàng chính hãng, đầy đủ CO-CQ.
• Nhiều kích cỡ DN15 đến DN300.
• Đa dạng vật liệu: Gang, thép, inox, đồng.
• Tư vấn lựa chọn đúng theo điều kiện vận hành thực tế.
• Giá cạnh tranh, giao hàng toàn quốc.
• Hỗ trợ kỹ thuật trước và sau bán hàng.

Van Tân Thành cam kết mang đến giải pháp van công nghiệp chất lượng cao, đáp ứng yêu cầu vận hành ổn định và an toàn cho mọi hệ thống đường ống.

Câu hỏi thường gặp (FAQ)

Van góc Angle Valve dùng để làm gì?

Van được sử dụng để đóng mở, điều tiết lưu lượng và thay đổi hướng dòng chảy 90° ngay tại thân van.

Angle Valve có chịu được hơi nóng không?

Có. Các dòng van góc bằng thép hoặc inox được thiết kế để làm việc trong hệ thống hơi, dầu truyền nhiệt và môi trường nhiệt độ cao.

Angle Valve khác van cầu như thế nào?

Van góc có cửa vào và cửa ra vuông góc 90°, giúp thay đổi hướng dòng chảy mà không cần lắp thêm co. Van cầu thông thường có đường dòng chảy thẳng.

Angle Valve có thể điều khiển tự động không?

Có. Van có thể kết hợp bộ truyền động điện hoặc khí nén để vận hành tự động.

Van Tân Thành có bán Angle Valve không?

Có. Van Công Nghiệp Tân Thành cung cấp đầy đủ các dòng Angle Valve (van góc) chính hãng với nhiều vật liệu, kích cỡ và kiểu kết nối, đáp ứng nhu cầu cho hệ thống hơi, nước, khí nén, dầu và hóa chất.
